2357798-1

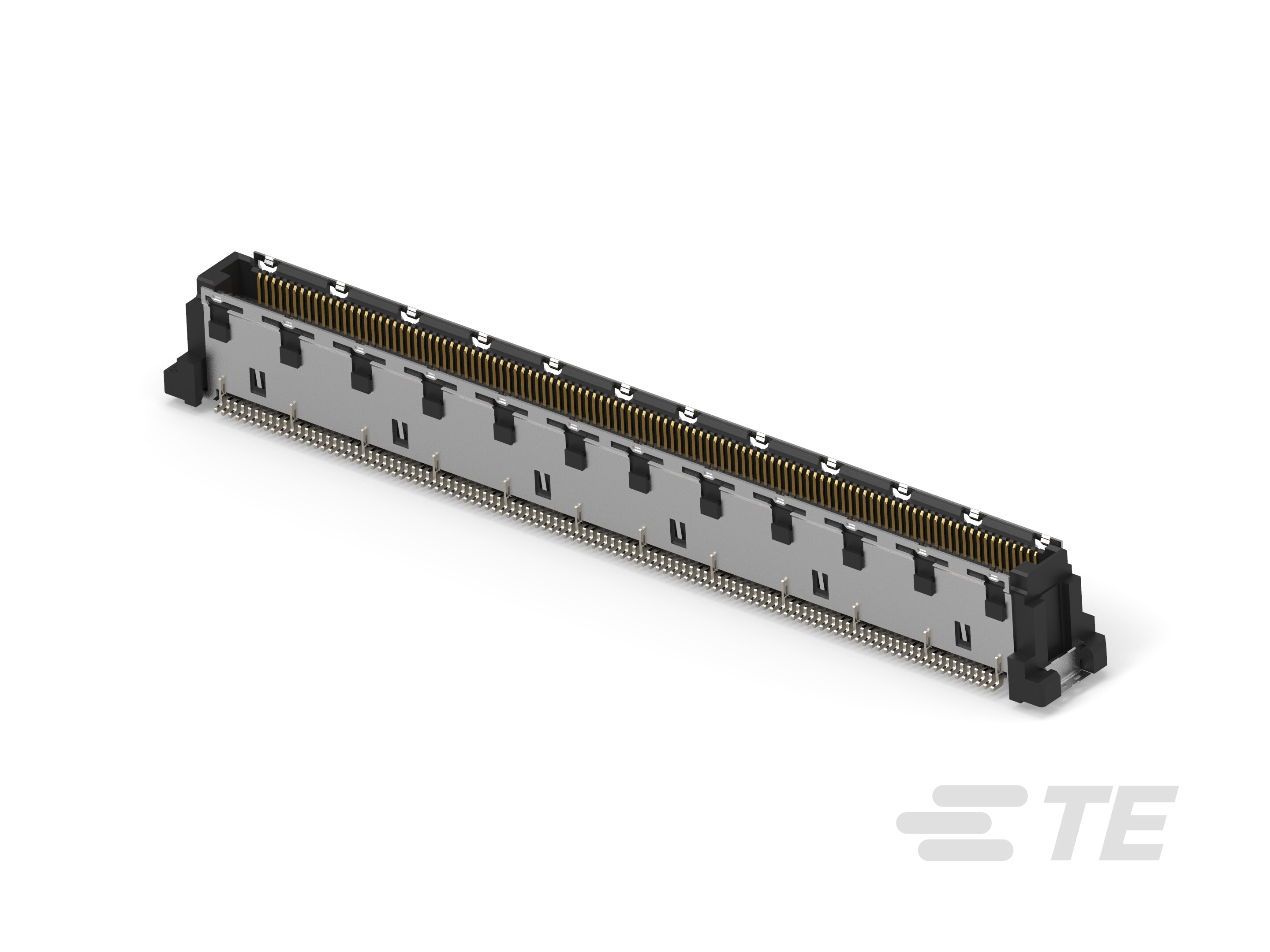

PCB Mount Header, Vertical, Board-to-Board, 220 Position, .5 mm Centerline, Surface Mount, Signal, Black, Box / Tray, Free Height
2357798-1
PCB Mount Header, Vertical, Board-to-Board, 220 Position, .5 mm Centerline, Surface Mount, Signal, Black, Box / Tray, Free Height
-
- 自由高度
- TE 内部编号 2357798-1
- TE 内部产品描述 16G,05FH,plug,220P,8H,HT, W/O CAP
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 220
-
中心线（间距） (mm): .5
文档
产品图纸
- 8H PLUG ASSY 220POS FH 0.5MM BTB 16Gbps WITH G-PLATE ENG_CD_2357798_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2357798-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2357798-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2357798-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2357798-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-32658_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
板对板配置 : 平行
-
PCB 安装方向 : 垂直
-
位数 : 220
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP（高温热塑塑料）
-
中心线（间距） (mm): .5
尺寸
-
堆叠高度 (mm): 8
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Box, Tray
