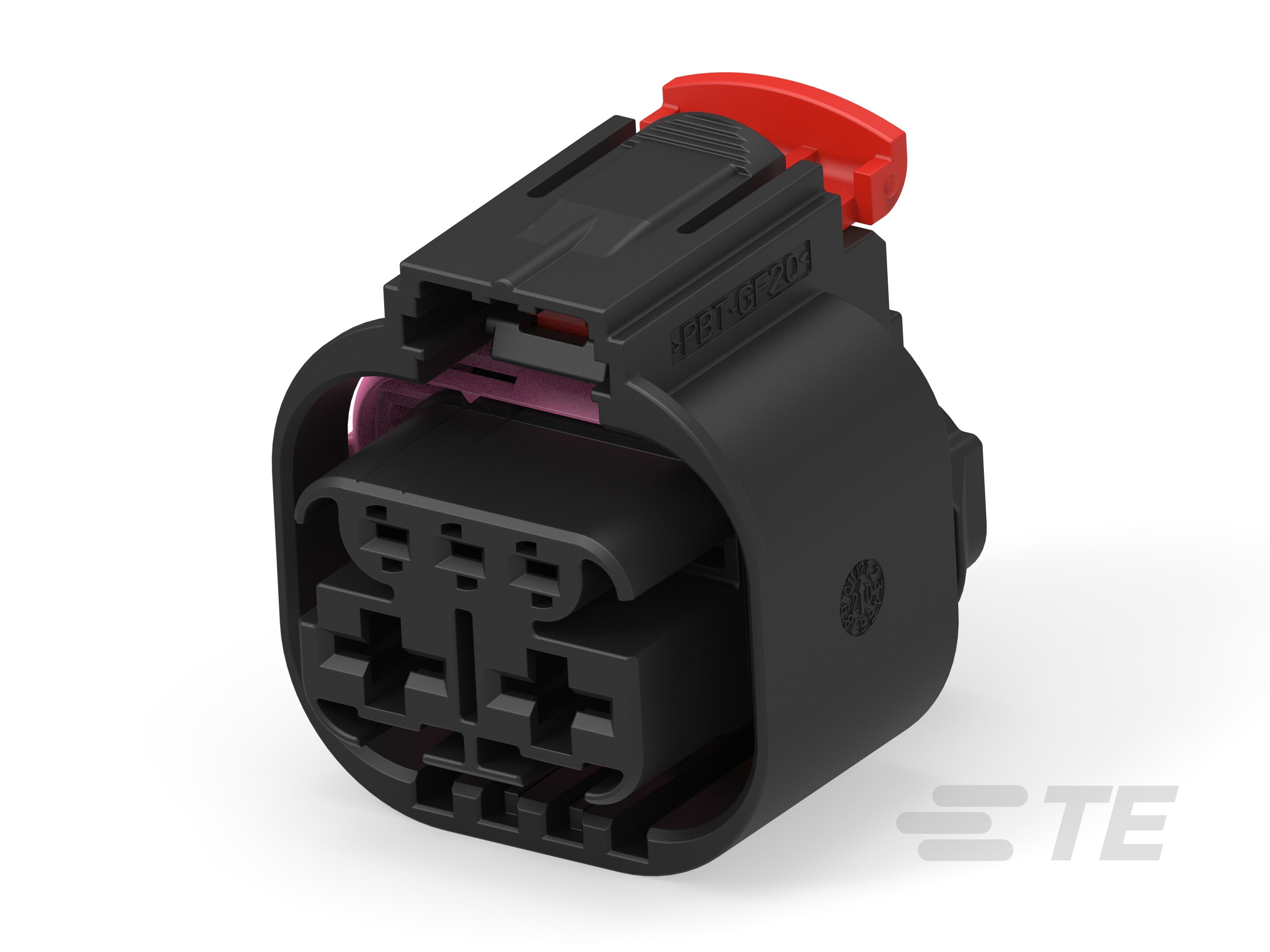

5 Position Housing, Housing for Female Terminals, Wire-to-Wire, 10 mm / 4.5 mm [.17 in / .39 in] Centerline, Sealable, Black, Wire & Cable
2357241-1
5 Position Housing, Housing for Female Terminals, Wire-to-Wire, 10 mm / 4.5 mm [.17 in / .39 in] Centerline, Sealable, Black, Wire & Cable
- TE 内部编号 2357241-1
- TE 内部产品描述 Connector Housing Assy 5 Pos.
-
位数 : 5
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.5, 6.3
-
对接公端宽度 (in): .06, .248
-
连接器系统 : 线到线
-
中心线（间距） (mm): 4.5, 10
-
中心线（间距） (in): .17, .39
文档
产品图纸
- HOUSING 5 POSITIONS ASSEMBLY, AMP MCP 1.5 / 6.3 RECEPTACLE, SE ENG_CD_2357241_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2357241-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2357241-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2357241-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2357241-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-37032_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 2
电气特征
-
标称电压架构 (V): 14
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1.5, 6.3
-
对接公端宽度 (in): .06, .248
机械附件
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 4.5, 10
-
中心线（间距） (in): .17, .39
尺寸
-
连接器高度 : 32.6 mm [ 1.28 in ]
-
产品长度 : 29.3 mm [ 1.15 in ]
-
产品宽度 : 31.3 mm [ 1.23 in ]
-
行间距 : 6.9 mm [ .27 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
其他
-
能够保证连接器位置 : 是
