2356996-1

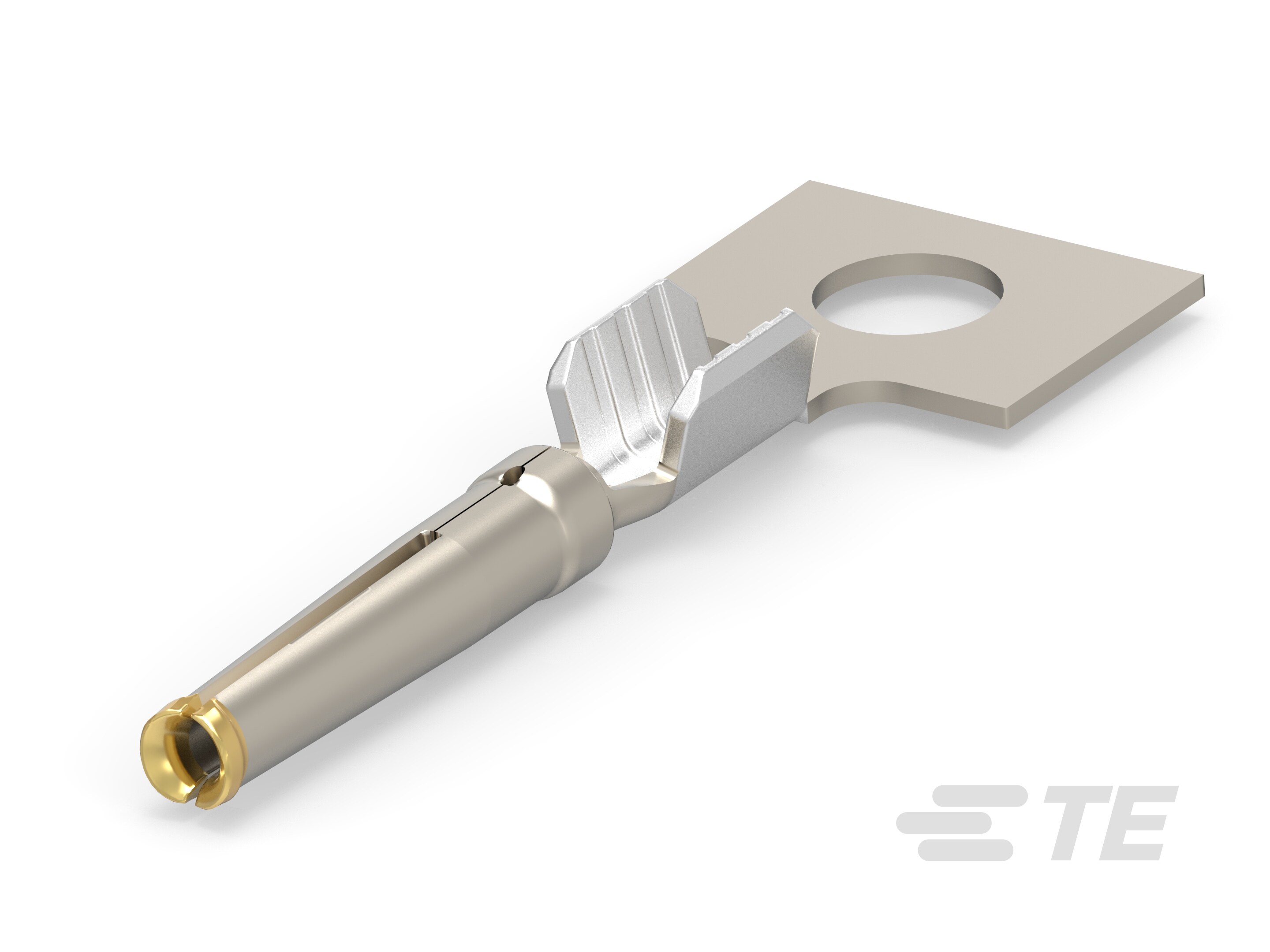

Socket Terminal, 26 – 24 AWG, .13 – .22 mm² Wire, Gold (Au), .6 mm [.024 in] Pin Diameter, Unsealed, Terminates To Wire & Cable
2356996-1
Socket Terminal, 26 – 24 AWG, .13 – .22 mm² Wire, Gold (Au), .6 mm [.024 in] Pin Diameter, Unsealed, Terminates To Wire & Cable
- TE 内部编号 2356996-1
- TE 内部产品描述 DIA 0.6MM,TERMINAL,SPD
-
端子类型 : 插座
-
线径 (AWG): 26 – 24
-
线径 (mm²): .13 – .22
-
接触面电镀 : 金 (Au)
-
主要锁定特性 : 无尖刃主体
文档
产品图纸
- CENTER CONTACT. PLUG HSD ENG_CD_2356996_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2356996-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2356996-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2356996-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2356996-1_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94045_D2.pdf 英文版本
- 产品规格 ENG_SS_108-94254_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .6mm
-
压接类型 : F 型压接
-
端子类型 : 插座
-
接触面电镀 : 金 (Au)
-
接合插针直径 : .6 mm [ .024 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 26 – 24
-
线径 (mm²): .13 – .22
-
公端长度 : 8.6 mm [ .34 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 25000
-
封装方法 : Reel
