2354751-1

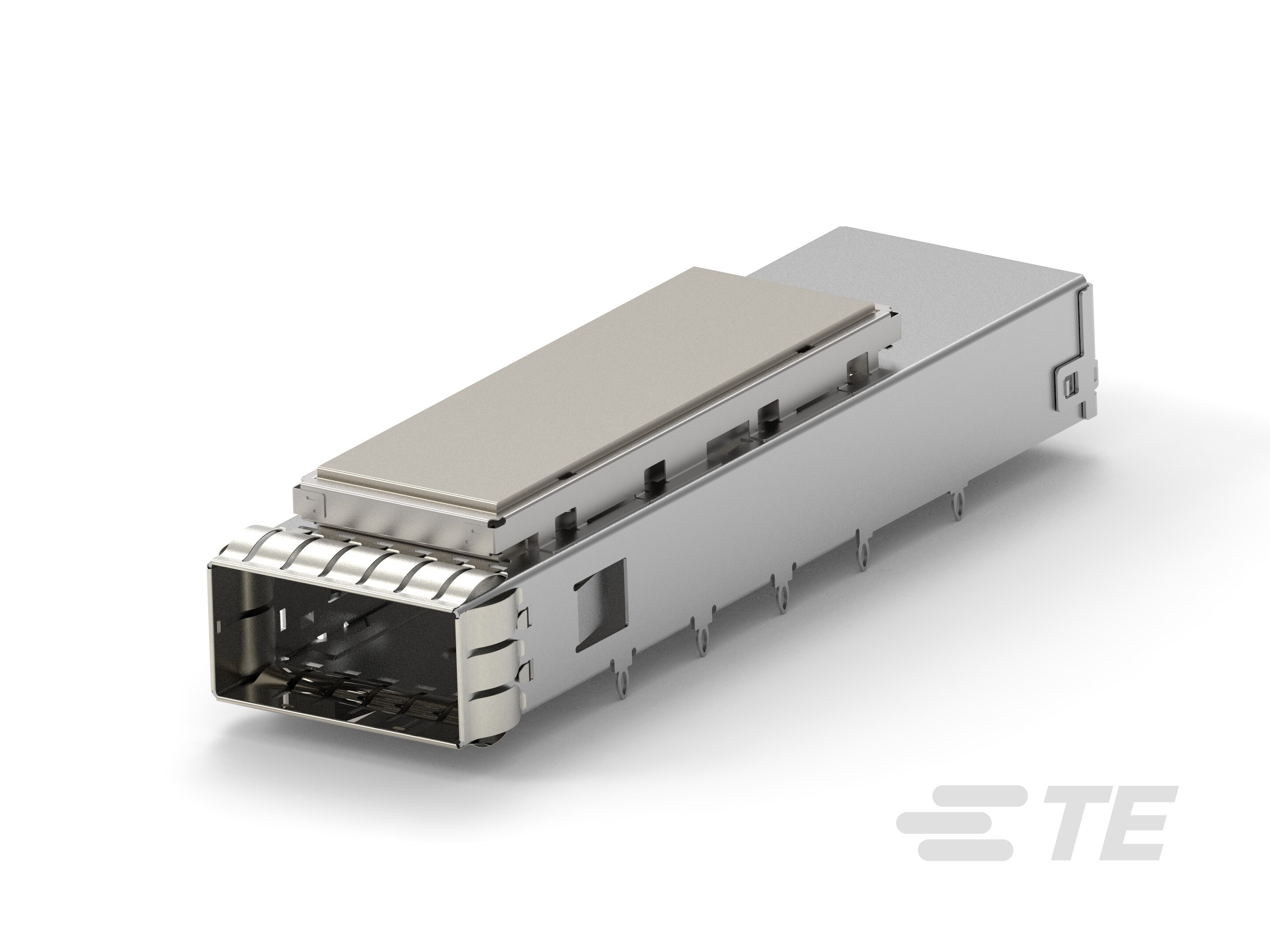

QSFP-DD, Cage Assembly, 19mm [.748in] Centerline, Signal, Operating Temperature Range -55 – 85 °C [-67 – 185 °F], Data Rate (Max) 56 Gb/s, 76 Position
2354751-1
QSFP-DD, Cage Assembly, 19mm [.748in] Centerline, Signal, Operating Temperature Range -55 – 85 °C [-67 – 185 °F], Data Rate (Max) 56 Gb/s, 76 Position
- TE 内部编号 2354751-1
- TE 内部产品描述 CAGE ASSEMBLY, QSFP-DD 1X1, SPRING, TB
-
插拔式 I/O 产品类型 : 壳体组件
-
中心线（间距） : 19 mm [ .748 in ]
-
可密封 : 否
-
电路应用 : Signal
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
文档
产品图纸
- CAGE ASSEMBLY, QSFP-DD 1X1, WITH EMI SPRING FINGER ENG_CD_2354751_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2354751-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2354751-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2354751-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2354751-1_1.3d_stp.zip 英文版本
数据表/目录页
- Thermal Bridge Technology Flyer (CN) CHI_DS_9-1773982-5_Thermal_Bridge_flyer_11-2019_1119.pdf
- Thermal Bridge Technology Flyer ENG_DS_9-1773982-4_thermal_bridge_flyer_1219.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-130017_B.pdf 英文版本
- 产品规格 ENG_SS_108-130042_E.pdf 英文版本
Product And Material Test Reports
- Thermal Bridge Qualification ENG_PMTR_501-134102_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
包括热附件类型 : 散热桥
-
笼子类型 : 1x1
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 否
-
外形尺寸 : QSFP-DD
结构特性
-
每个端口柱上的后部 EON 个数 : 2
-
位数 : 76
-
端口数量 : 1
-
端口矩阵配置 : 1 x 1
电气特征
-
数据速率（最大值） (Gb/s): 56
主体特性
-
散热器高度 (in): .157
-
散热器表面涂层 : 无电镀镍
接触件特性
-
端子额定电流（最大值） (A): .75
壳体特性
-
中心线（间距） : 19 mm [ .748 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
其他
-
包括的光管 : 否
-
EMI 遏制特性类型 : 内部/外部 EMI 簧片
