2351768-1

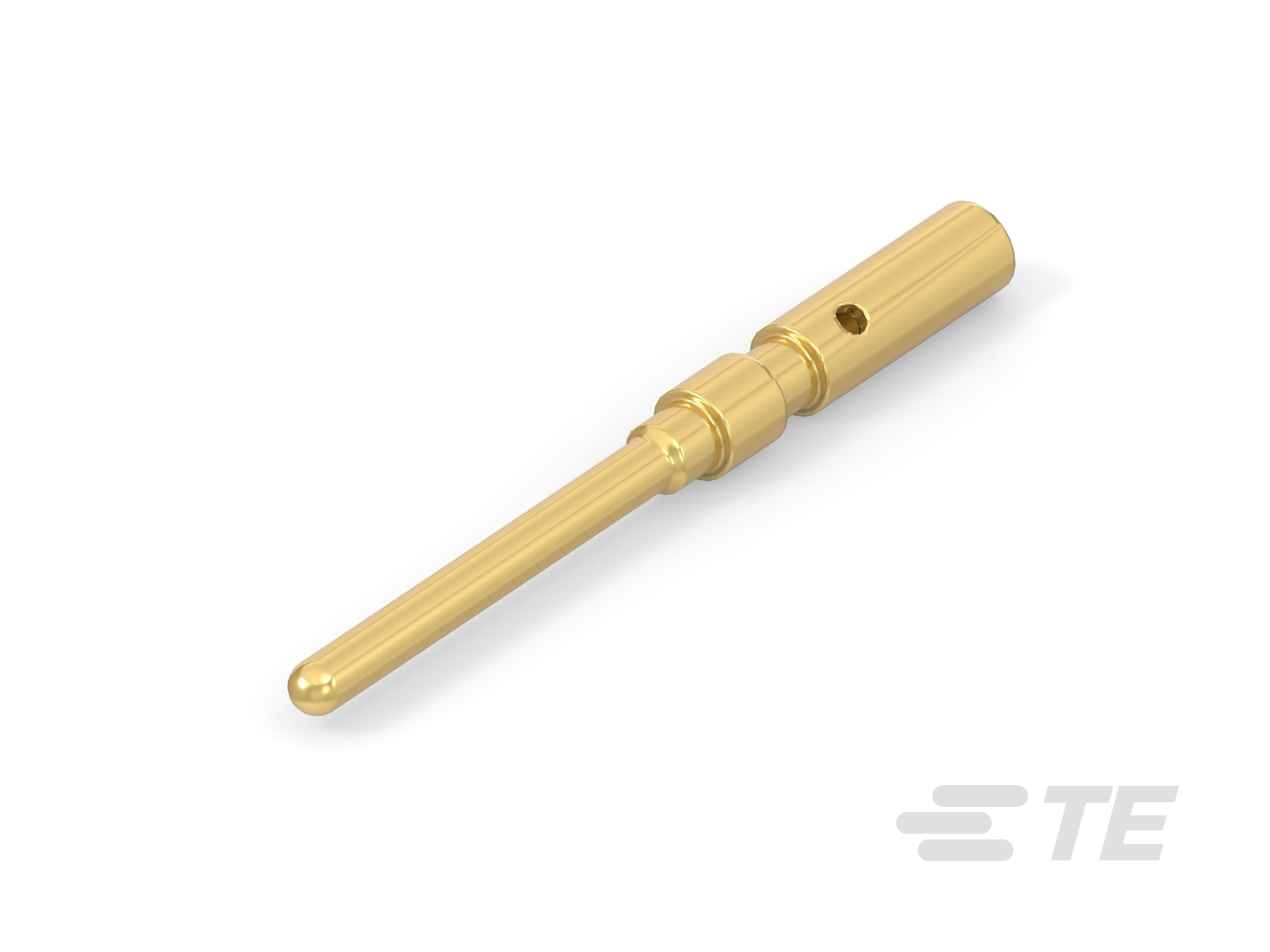

Pin Terminal, 1 mm [.04 in] Pin Diameter, 22 – 26 AWG, .34 – .14 mm² Wire, 18.3 mm [.709 in] Length, Closed Barrel, Gold Plating, Bag/Box, Round
2351768-1
Pin Terminal, 1 mm [.04 in] Pin Diameter, 22 – 26 AWG, .34 – .14 mm² Wire, 18.3 mm [.709 in] Length, Closed Barrel, Gold Plating, Bag/Box, Round
- TE 内部编号 2351768-1
- TE 内部产品描述 CONTACT, AWG 22-26
-
压接导线端子类型 : 插针
-
接合插针直径 : 1 mm [ .04 in ]
-
线径 (AWG): 22 – 26
-
线径 (mm²): .34 – .14
-
压线筒内径 : .9 mm [ .035 in ]
文档
产品图纸
- M12 MALE CONTACT FOR D4, A4 AND A5 CODES ENG_CD_C-2351768_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2351768-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2351768-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2351768-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2351768-1_A.3d_stp.zip 英文版本
产品规格
- Product Specification ENG_SS_108-157015_A.pdf 英文版本
- ENG_SS_114-157020_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
接触件特性
-
端子制造 : 实芯
-
压接导线端子类型 : 插针
-
接合插针直径 : 1 mm [ .04 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 金
-
端子形状和构造 : 圆形
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 26
-
线径 (mm²): .34 – .14
-
压线筒内径 : .9 mm [ .035 in ]
-
端子材料厚度 : 1.78 mm [ .070 in ]
-
产品总长度 : 18.3 mm [ .709 in ]
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
包装特性
-
封装方法 : 袋/盒
