SAJ35XXSRLN49SDTSEQ

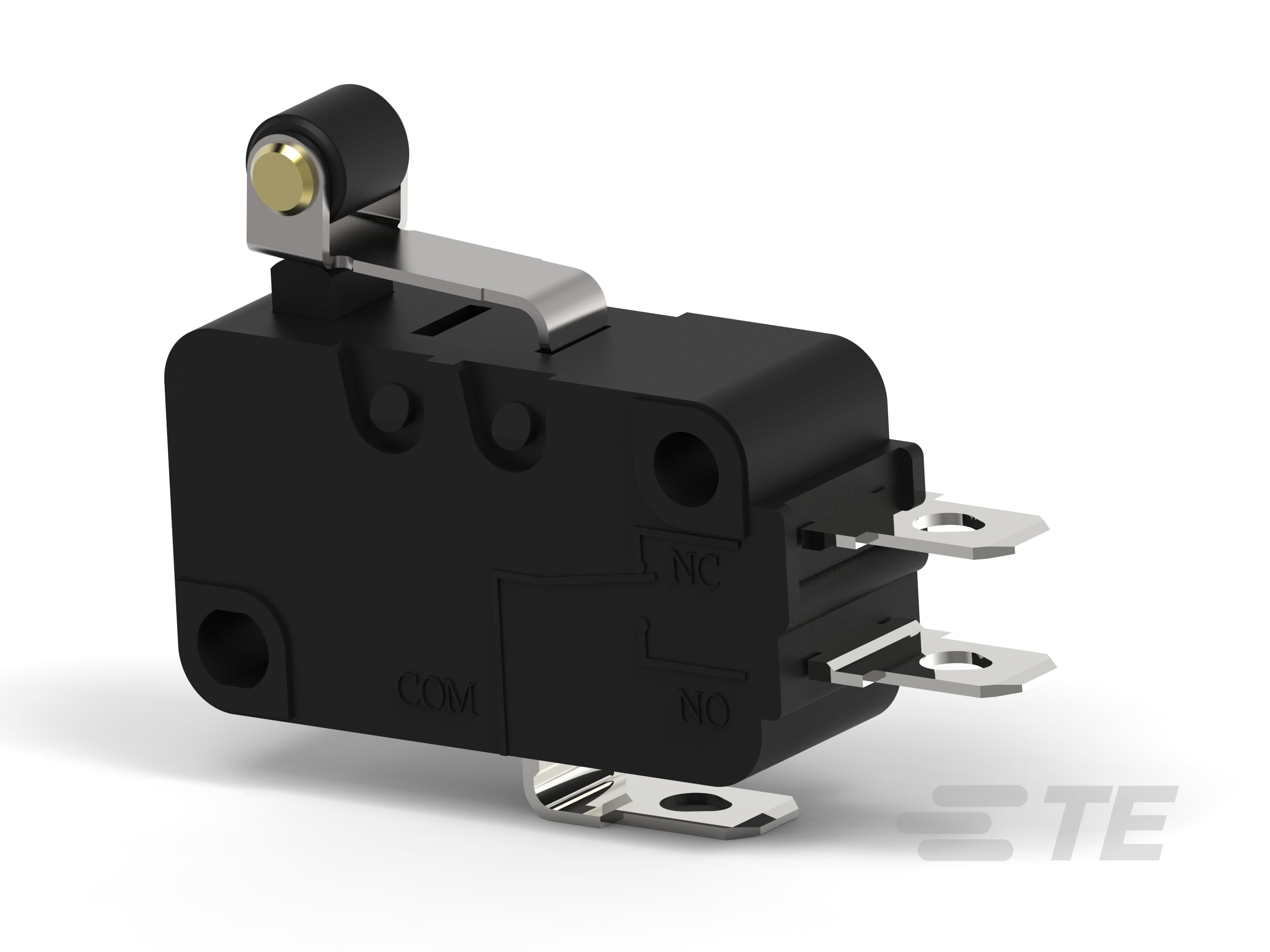

5 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Wheel Actuator, 125 VAC / 250 VAC, ALCOSWITCH SAJ Series
SAJ35XXSRLN49SDTSEQ
5 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Wheel Actuator, 125 VAC / 250 VAC, ALCOSWITCH SAJ Series
-
- ALCOSWITCH
- Alcoswitch SAJ 系列
- TE 内部编号 2351459-1
- TE 内部产品描述 SMINSA SW SH-H-R 0.49N. 5A AC DT SLD
-
触点额定电流 (A): 5
-
配置（极掷） : 单极 - 双掷
-
致动器种类 : 轮式致动器
-
工作电压 (VAC): 125, 250
-
操作力 : 60 g [ 2.2 oz ]
文档
产品图纸
- SWITCH, SUBMINIATURE SLD SNAP ACTION, SHORT HINGE ROLLER LEVER ENG_CD_2351459_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2351459-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2351459-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2351459-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2351459-1_A1.2d_dxf.zip 英文版本
数据表/目录页
- SAJ3 Series Snap Action Switches Data Sheet ENG_DS_2351457_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
致动器种类 : 轮式致动器
-
开关种类 : 小型
-
开关连接类型 : 焊接
结构特性
-
操作位置 (mm): 20.7
-
配置（极掷） : 单极 - 双掷
电气特征
-
触点额定电流 (A): 5
-
工作电压 (VAC): 125, 250
主体特性
-
运动微分 (mm): .5
-
释放力 (g): 4
-
产品方向 : 垂直
接触件特性
-
端子基材 : 银合金
-
开关端子电镀材料 : 银
尺寸
-
预行程 (mm): 1.6
操作/应用
-
操作力 : 60 g [ 2.2 oz ]
其他
-
超程 (mm): .8
