SAJ13XXRHLN88SNOPTQ

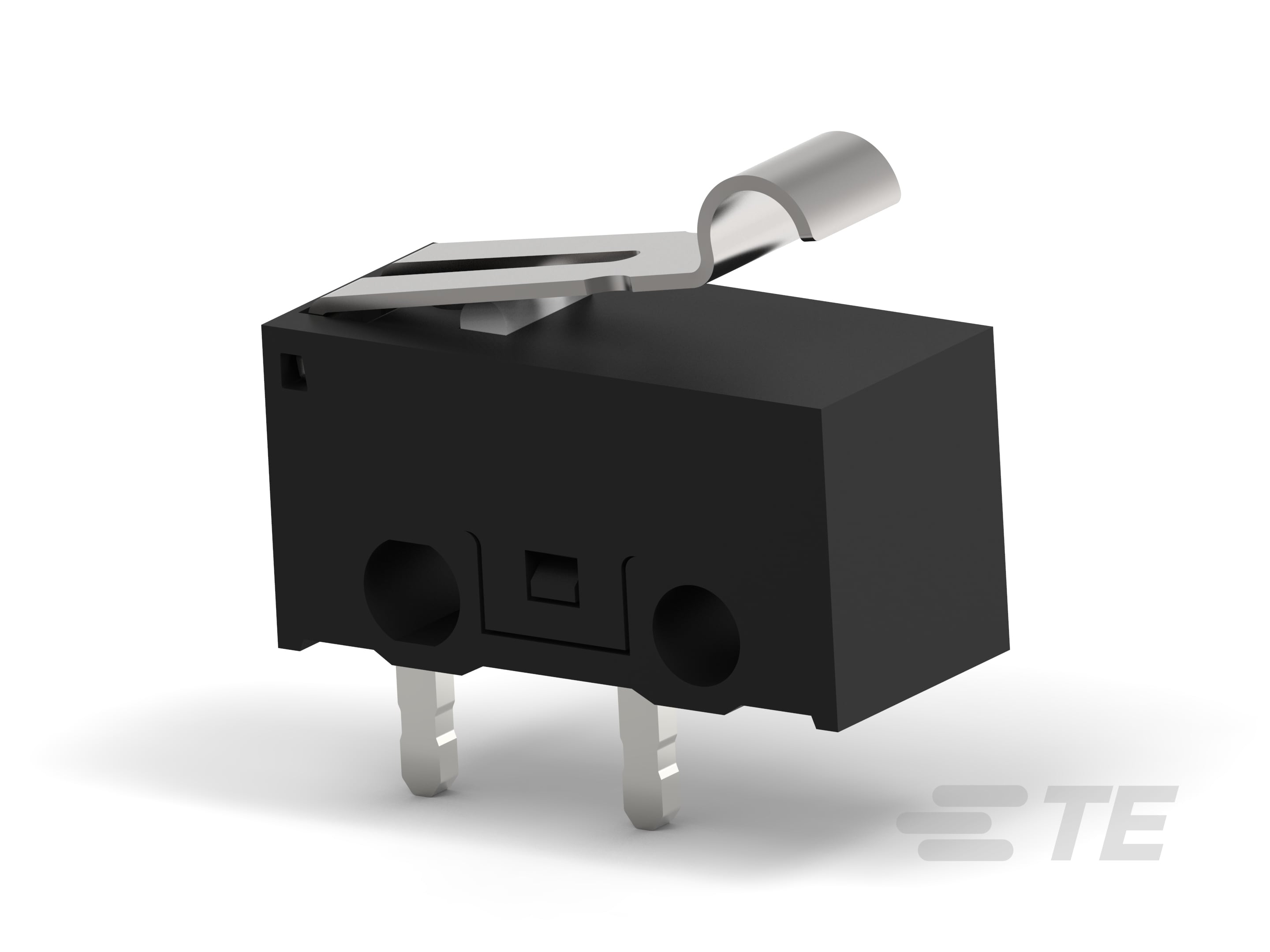

1.5 A / 3 A Snap Action Switch, Single Pole - Single Throw Configuration (Pole-Throw), Roller, Simulated Actuator, ALCOSWITCH SAJ Series
SAJ13XXRHLN88SNOPTQ
1.5 A / 3 A Snap Action Switch, Single Pole - Single Throw Configuration (Pole-Throw), Roller, Simulated Actuator, ALCOSWITCH SAJ Series
-
- ALCOSWITCH
- Alcoswitch SAJ 系列
- TE 内部编号 2351449-6
- TE 内部产品描述 UMINSA SW RLEV0.88N 3A/1.5A AC NO PCB
-
触点额定电流 (A): 1.5 | 3
-
配置（极掷） : 单极 - 单掷
-
致动器种类 : 滚转机，模拟致动器
-
工作电压 (VAC): 125 | 250
-
操作力 : 40 g [ 1.4 oz ]
文档
产品图纸
- SWITCH, ULTRA SUBMINIATURE SNAP ACTION, ROUND FORMED LEVER, PCB TERMINAL ENG_CD_2351449_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2351449-6_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2351449-6_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2351449-6_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2351449-6_A1.2d_dxf.zip 英文版本
数据表/目录页
- SAJ Series Snap Action Switches Data Sheet ENG_DS_2351444_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
致动器种类 : 滚转机，模拟致动器
-
开关种类 : 超小型
-
开关连接类型 : 印刷电路板
结构特性
-
操作位置 (mm): 10.2
-
配置（极掷） : 单极 - 单掷
电气特征
-
触点额定电流 (A): 1.5 | 3
-
工作电压 (VAC): 125 | 250
主体特性
-
运动微分 (mm): .45
-
释放力 (g): 2
-
产品方向 : 垂直
接触件特性
-
端子基材 : 银合金
-
开关端子电镀材料 : 银
操作/应用
-
操作力 : 40 g [ 1.4 oz ]
其他
-
超程 (mm): .5
