2348771-1

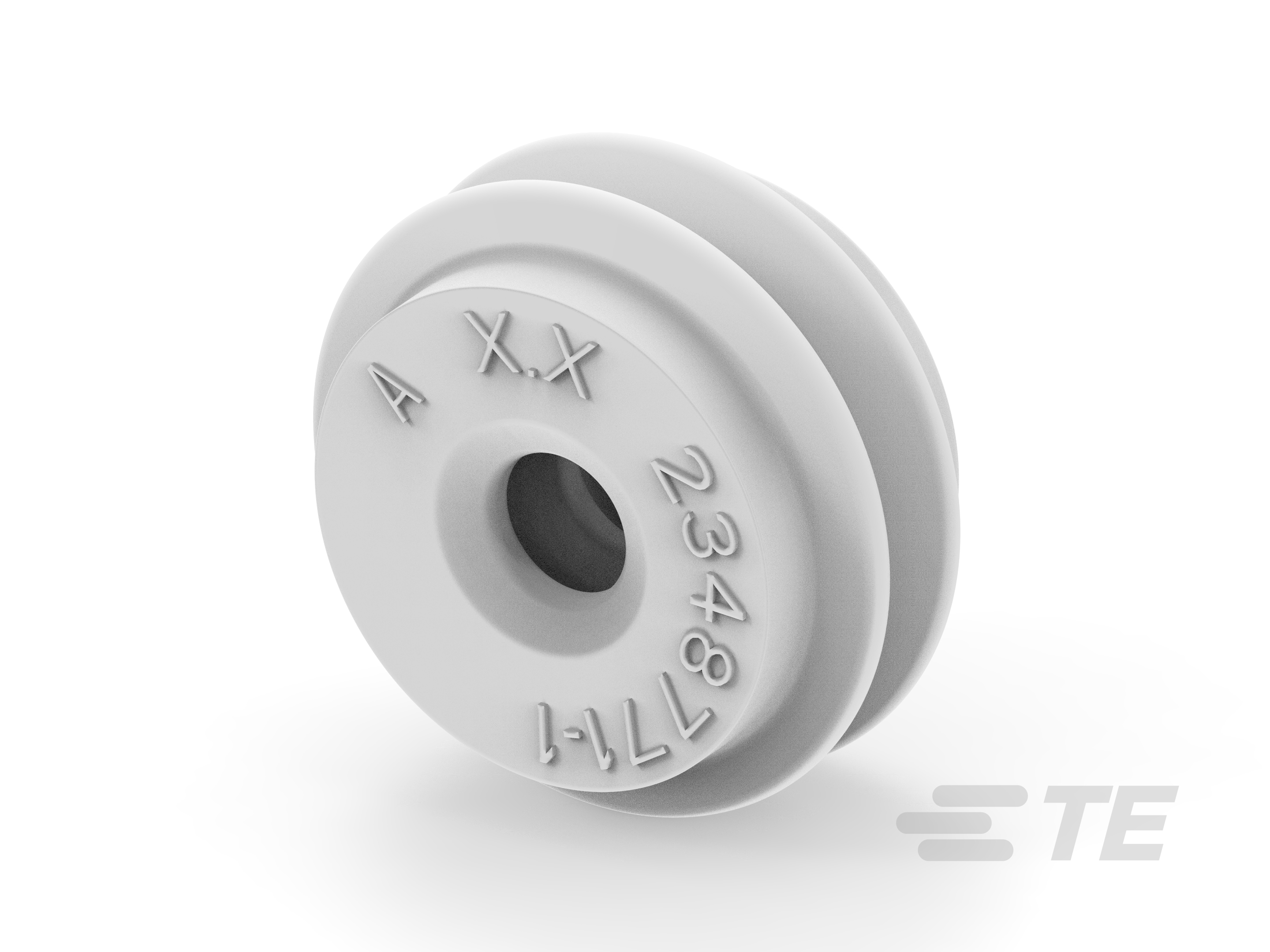

Single Wire Seal (SWS), 2.5 mm [.098 in] Cavity Diameter, -40 – 140 °C [-40 – 284 °F], White, Silicone Rubber, Heavy Duty Sealed Connector Series
2348771-1
Single Wire Seal (SWS), 2.5 mm [.098 in] Cavity Diameter, -40 – 140 °C [-40 – 284 °F], White, Silicone Rubber, Heavy Duty Sealed Connector Series
-
- AMP
- 重型密封连接器系列 ,
- MATEnet
- TE 内部编号 2348771-1
- TE 内部产品描述 HD MATEnet SWS
-
连接器密封件和插头类型 : 单线密封 (SWS)
-
腔内径 : 2.5 mm [ .098 in ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
主要产品颜色 : 白色
-
主要产品材料 : 硅橡胶
文档
产品图纸
- PRODUCT GROUP DRAWING, HDSCnet+ Produktgruppenzeichnung HDSCnet+ ENG_CD_2362319_A2.pdf 英文版本
- HDSCnet SWS HDSCnet EDS ENG_CD_2348771_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2348771-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2348771-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2348771-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2348771-1_A.3d_stp.zip 英文版本
数据表/目录页
- DATA CONNECTIVITY SOLUTIONS ENG_CS_5-1773984-3_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-94625_A1.pdf 英文版本
- 产品规格 ENG_SS_108-94752_A4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 单线密封 (SWS)
主体特性
-
主要产品颜色 : 白色
-
主要产品材料 : 硅橡胶
尺寸
-
腔内径 : 2.5 mm [ .098 in ]
-
兼容的绝缘直径范围 : 3.1 – 4.9 mm [ .122 – .193 in ]
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
工作温度（最大值） : 140 °C [ 284 °F ]
其他
-
包含润滑剂 : 否
