2348504-2

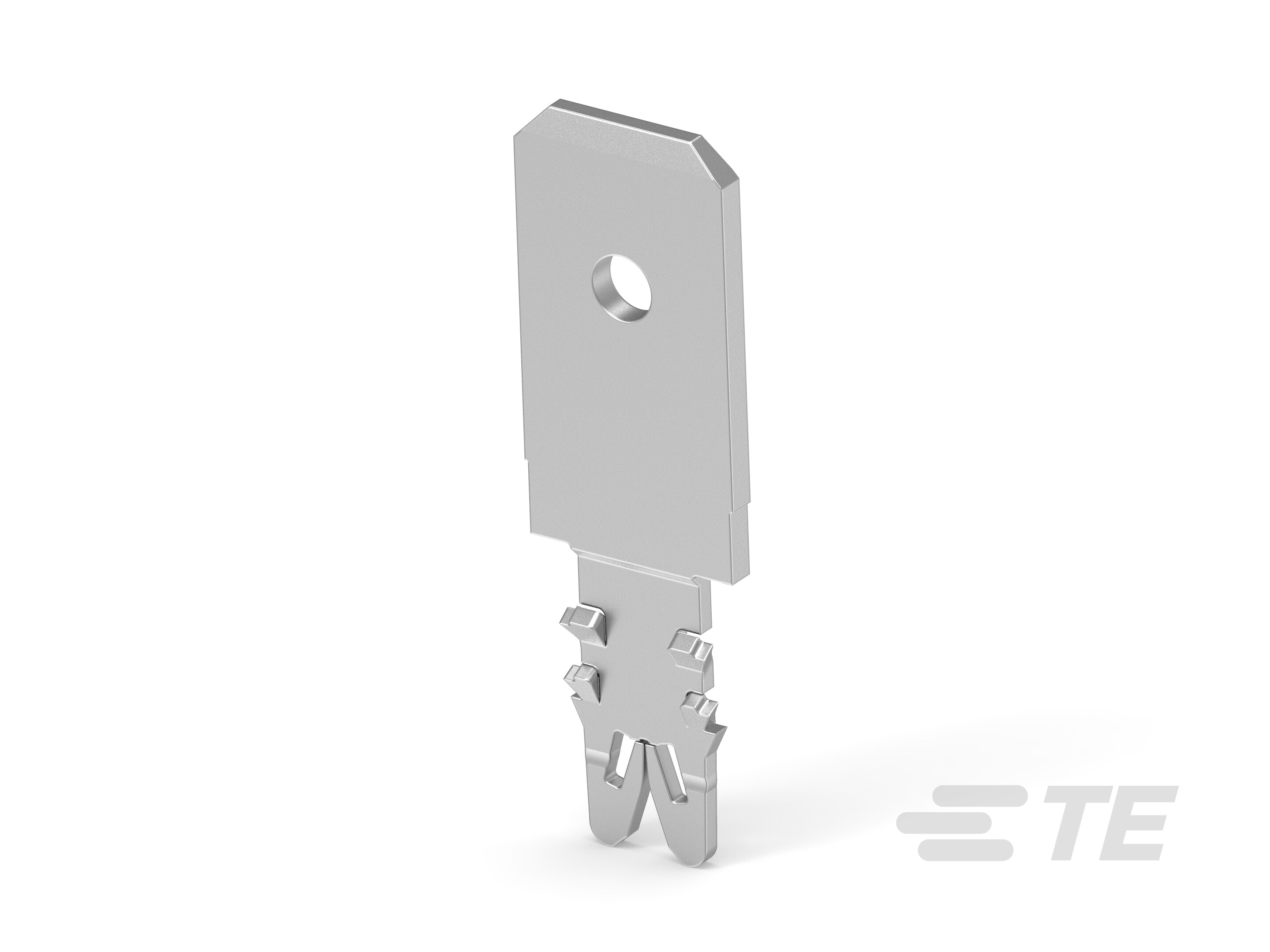

Dual Connection Terminal / Tab Magnet Wire Terminal, .45 – 1 mm, SIAMEZE IDC, 6.35 mm [.25 in] Tab Width, .45 – 1 mm Aluminum Wire, Tin Plating
2348504-2
Dual Connection Terminal / Tab Magnet Wire Terminal, .45 – 1 mm, SIAMEZE IDC, 6.35 mm [.25 in] Tab Width, .45 – 1 mm Aluminum Wire, Tin Plating
- TE 内部编号 2348504-2
- TE 内部产品描述 STD RANGE WIRE TO .250 X .032 TAB SMZ
-
漆包线端子类型 : 公端 | 双连接端子
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
与孔位尺寸兼容 : 1601425
-
铝质电线尺寸 (mm): .45 – 1
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2348504-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2348504-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2348504-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2348504-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 1601425
接触件特性
-
漆包线端子类型 : 公端 | 双连接端子
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : SIAMEZE IDC
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 : 20.45 mm [ .805 in ]
-
铝质电线尺寸 (mm): .45 – 1
-
电磁线尺寸 (mm): .45 – 1
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 20.45 mm [ .805 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铝
包装特性
-
封装方法 : 卷/箱
