2348500-2

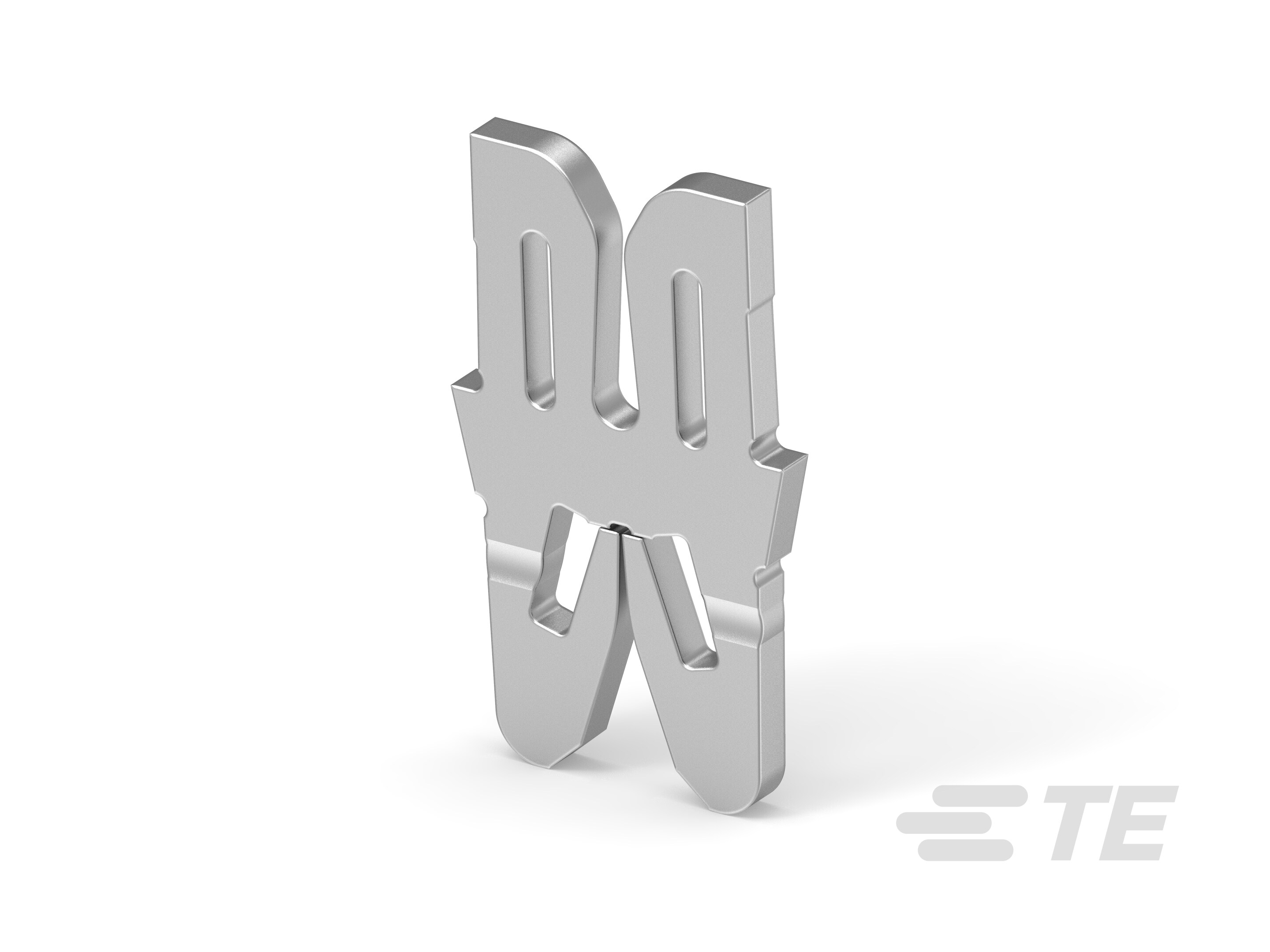

Blade Receptacle Magnet Wire Terminal, SIAMEZE IDC, .45 – 1 mm Aluminum Wire, Tin Plating, 7.62 mm [.3 in] Length, Reel/Carton, Aluminum Wire
2348500-2
Blade Receptacle Magnet Wire Terminal, SIAMEZE IDC, .45 – 1 mm Aluminum Wire, Tin Plating, 7.62 mm [.3 in] Length, Reel/Carton, Aluminum Wire
- TE 内部编号 2348500-2
- TE 内部产品描述 WIRE TO BLADE SMZ TERMINAL FOR AL WIRE
-
漆包线端子类型 : 刀片母端
-
对接公端厚度 : .51 mm [ .02 in ]
-
与孔位尺寸兼容 : 1601426
-
铝质电线尺寸 (mm): .45 – 1
-
线缆端接方法 : SIAMEZE IDC
文档
产品图纸
- WIRE TO BALDE,STD,HIGH CARRIER SIAMEZE TERMINAL FOR AL WIRE ENG_CD_2348500_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2348500-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2348500-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2348500-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2348500-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 1601426
接触件特性
-
漆包线端子类型 : 刀片母端
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : SIAMEZE IDC
尺寸
-
端子高度 : 7.62 mm [ .3 in ]
-
铝质电线尺寸 (mm): .45 – 1
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 7.62 mm [ .3 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铝
包装特性
-
封装方法 : 卷/箱
