2345388-1

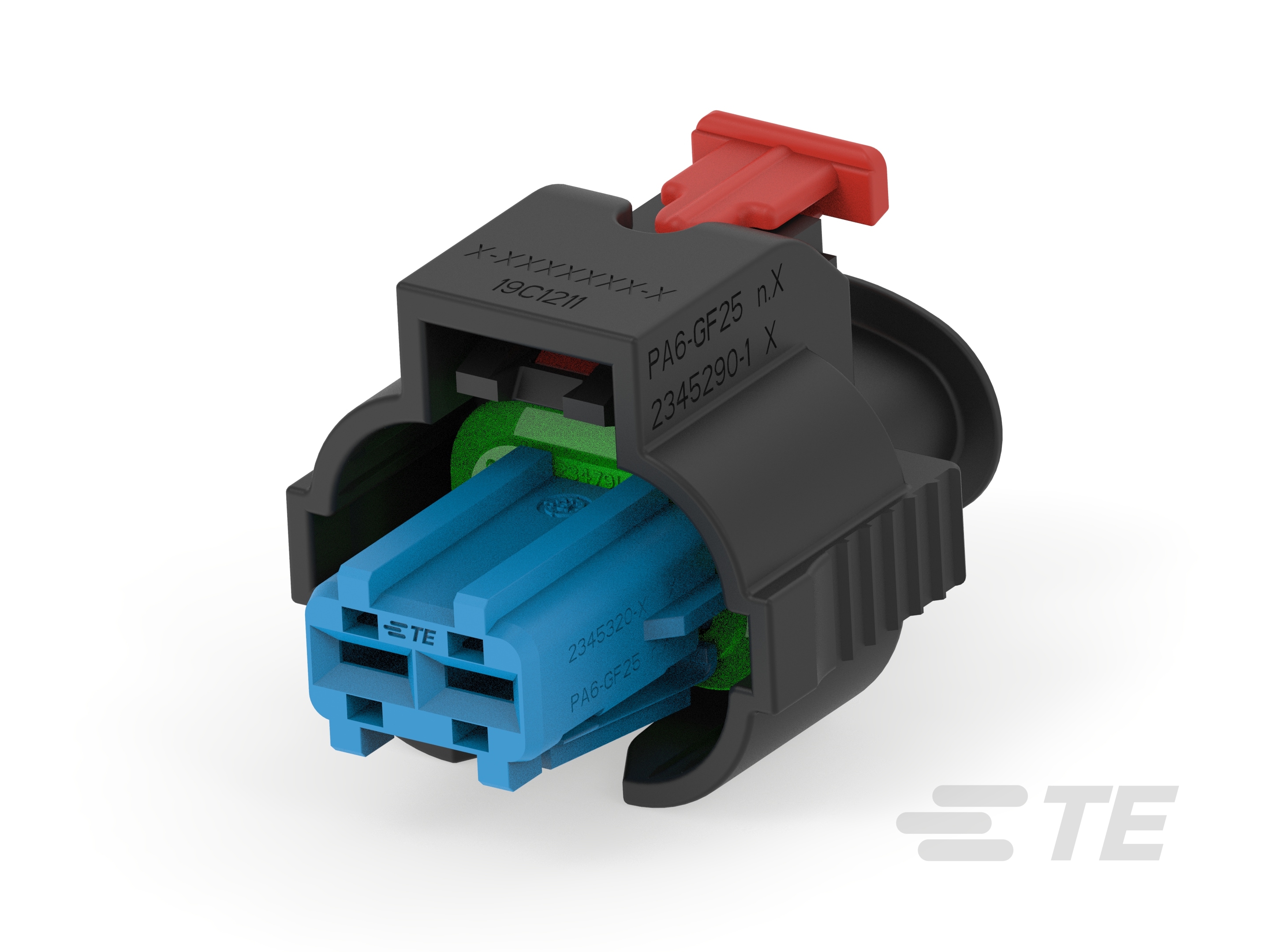

Plug, Wire-to-Wire, 2 Position, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), Superseal Pro
2345388-1
Plug, Wire-to-Wire, 2 Position, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), Superseal Pro
-
- AMP
- Superseal Pro
- TE 内部编号 2345388-1
- TE 内部产品描述 2POS,AMP MCP 2.8,REC HSG ASSY,SLD,COD 1
-
连接器系统 : 线到线
-
位数 : 2
-
连接器和壳体类型 : 插头
-
中心线（间距） : 5 mm [ .197 in ]
-
可密封 : 是
文档
产品图纸
- SEALED-2P-PLUG-ASSEMBLY (FLAT SENSOR CONNECTOR) ENG_CD_2345388_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2345388-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2345388-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2345388-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2345388-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-32584_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 否
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : I
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子额定电流（最大值） (A): 30
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 6 GF
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Box
-
封装数量 : 600
其他
-
能够保证连接器位置 : 是
