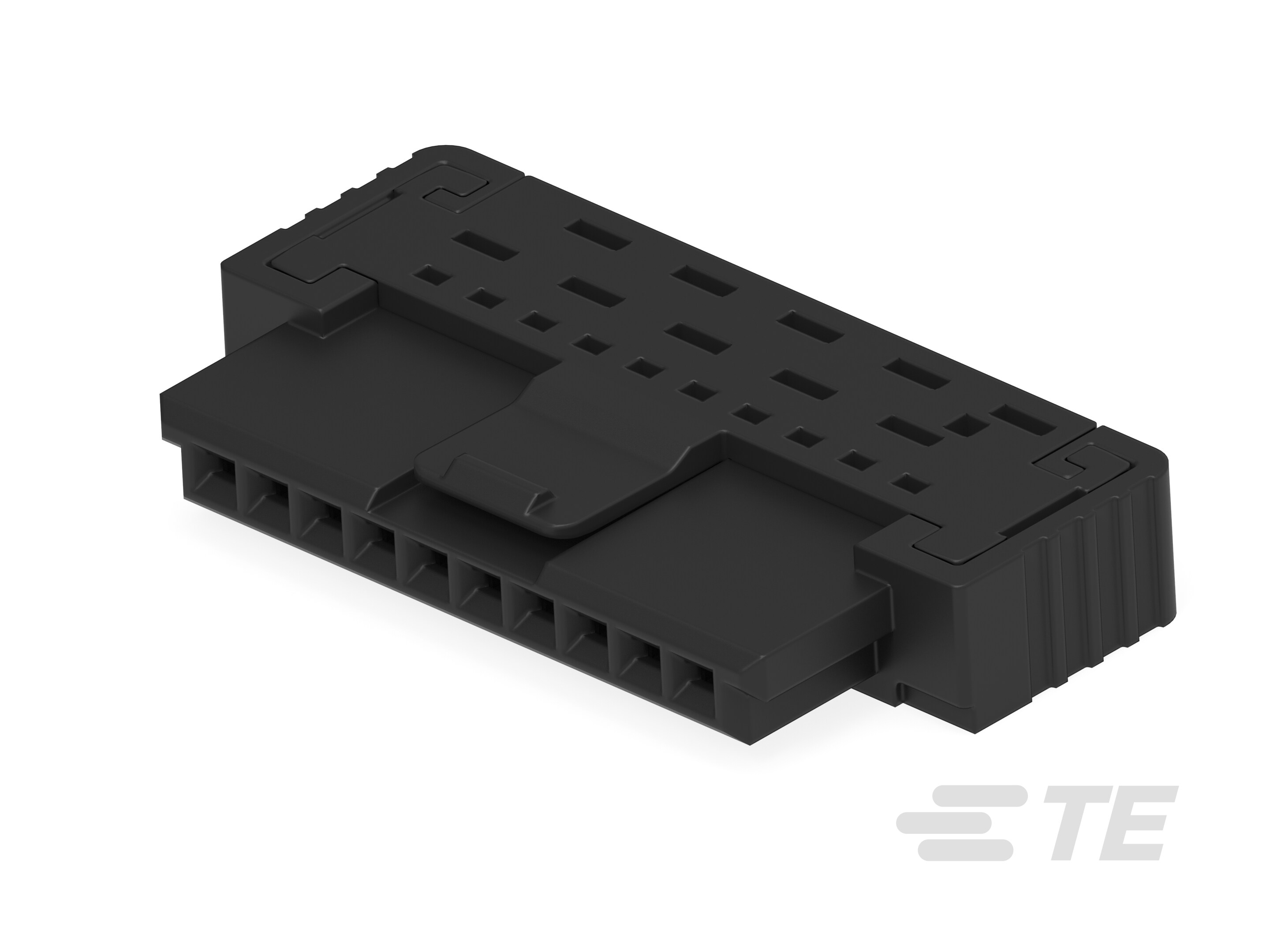

234473-E
10 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Cable-to-Board, UL 94V-0, 1.27 mm [.05 in] Centerline, 1 Row, Wire & Cable
234473-E
10 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Cable-to-Board, UL 94V-0, 1.27 mm [.05 in] Centerline, 1 Row, Wire & Cable
- TE 内部编号 234473-E
- TE 内部产品描述 SRCA 1,27 10 F 1 I2426 137 E1 094 1,07 T
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
接合固定类型 : 摩擦锁定
-
线缆端接方法 : 绝缘刺破 (IDC)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_234473-E_C.pdf 3D
- 下载查看 ENG_CVM_CVM_234473-E_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_234473-E_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_234473-E_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160988-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 8.7
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定 : 带有
-
接合固定类型 : 摩擦锁定
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
外壳材料 : LCP GF30
尺寸
-
线径 (AWG): 26 – 22
-
线径 (mm²): .15 – .2
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
