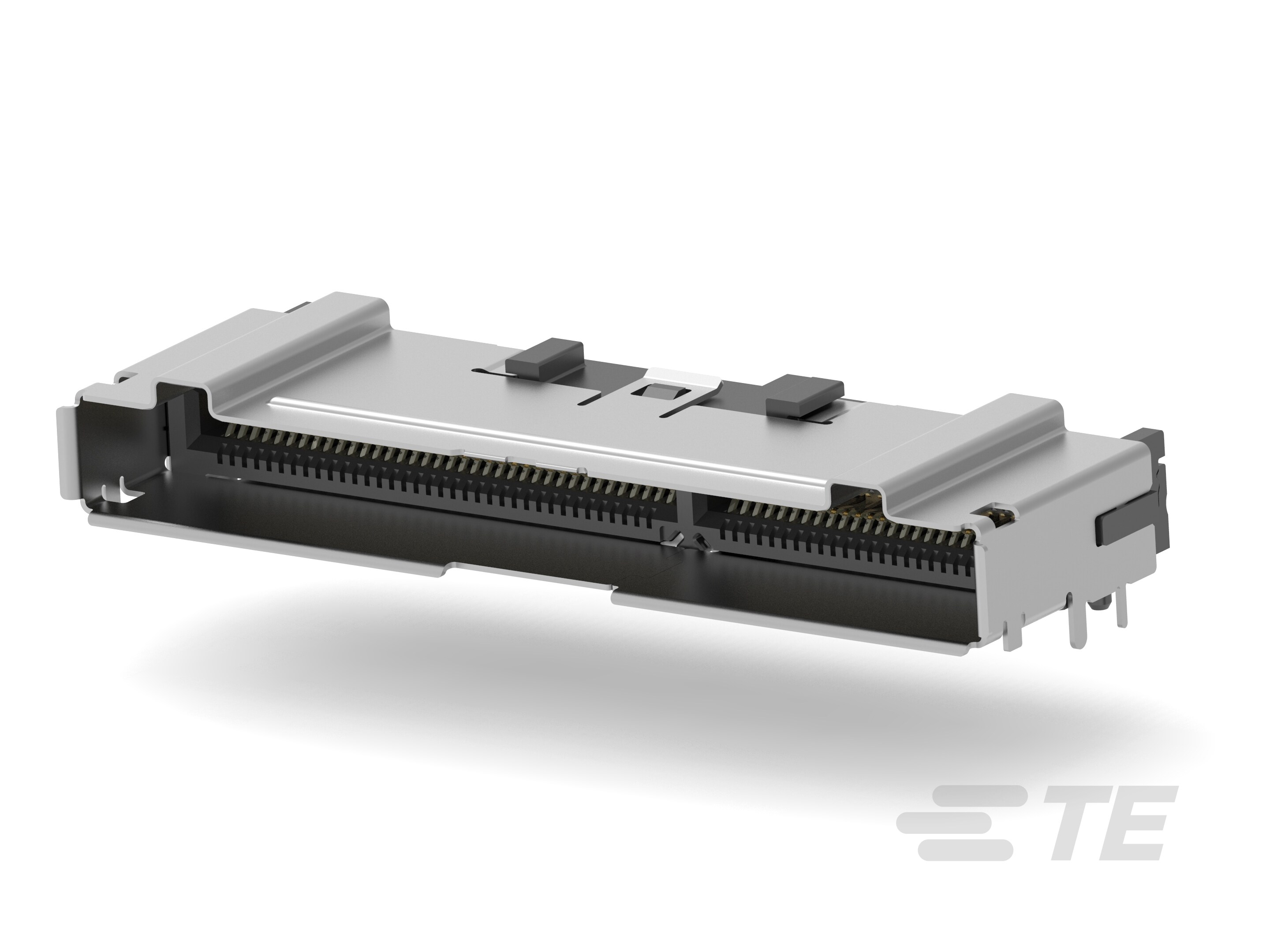

TE Sliver, Cable Plug Assembly, Right Angle, Cable-to-Board, 124 Position, Surface Mount, Sliver for SFF-TA-1002, Internal I/O Connectors
2343571-1
TE Sliver, Cable Plug Assembly, Right Angle, Cable-to-Board, 124 Position, Surface Mount, Sliver for SFF-TA-1002, Internal I/O Connectors
-
- 符合 SFF-TA-1002 的 Sliver 解决方案
- TE 内部编号 2343571-1
- TE 内部产品描述 REC. CONNECTOR, RA, 124 POS SLIVER
-
内部 I/O 连接器类型 : TE Sliver
-
连接器接合对象 : 电缆插头组件
-
PCB 安装方向 : 直角
-
连接器系统 : 缆到板
-
位数 : 124
文档
产品图纸
- RECEPTACLE CONNECTOR, WITH RAILS, RIGHT ANGLE, 124 POSITION, SLIVER ENG_CD_2343571_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 3D PDF 3D_CVM_CVM_2343571-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2343571-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2343571-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2343571-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32143_D.pdf 英文版本
- ENG_SS_114-60025_A3.pdf 英文版本
- 产品规格 ENG_SS_108-32107_D.pdf 英文版本
Product And Material Test Reports
- Sliver Right Angle and Vertical Receptacles ENG_PMTR_501-134066_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
内部 I/O 连接器类型 : TE Sliver
-
连接器接合对象 : 电缆插头组件
-
连接器系统 : 缆到板
结构特性
-
行数 : 2
-
PCB 安装方向 : 直角
-
位数 : 124
接触件特性
-
端子基材 : 铜合金
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金
-
端子额定电流（最大值） (A): .9
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : .6 mm [ .023 in ]
使用环境
-
工作温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
