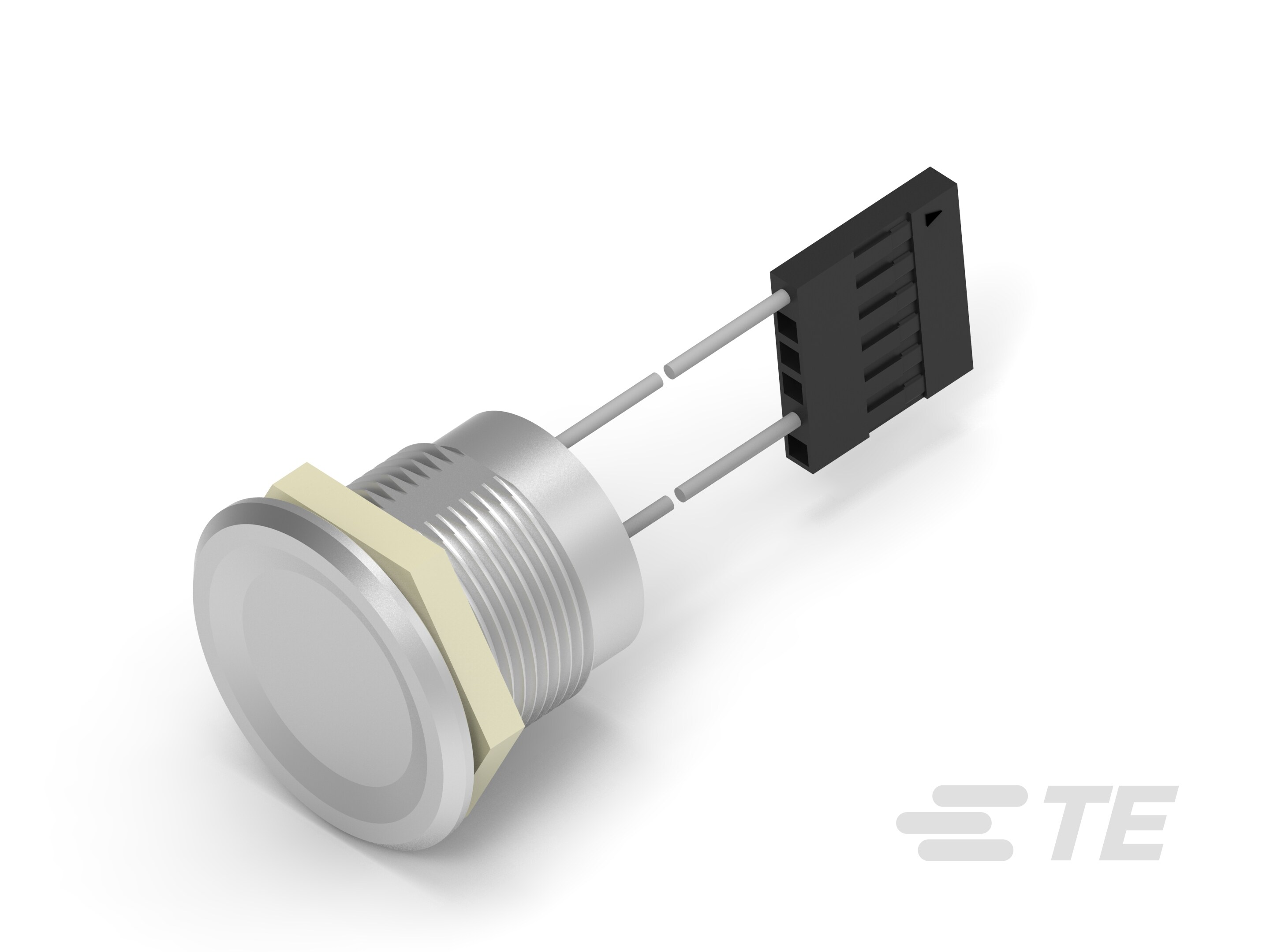

AVP19MS16C000T5A04
Anti-Vandal Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, Non-Tactile Feedback, ALCOSWITCH AVP19
AVP19MS16C000T5A04
Anti-Vandal Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, Non-Tactile Feedback, ALCOSWITCH AVP19
-
- ALCOSWITCH
- Alcoswitch AVP19
- TE 内部编号 2342841-4
- TE 内部产品描述 AVP19M CONC. S16 NL 500MM/1X6
-
配置（极掷） : 单极 - 单掷
-
按钮开关产品类型 : 防破坏开关
-
致动器数量 : 单
-
致动器外形 : 齐平
-
套管种类 : 螺纹
文档
产品图纸
- SWITCH,AV,PIEZO,19mm,CONCAVE BTN, NO LED,LEADED W/ 1x6 REC ENG_CD_2342841_3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2342841-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2342841-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2342841-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2342841-4_A.3d_stp.zip 英文版本
数据表/目录页
- AVP Series Anti Vandal Illuminated and Non-Illuminated Piezo Switches ENG_DS_2342838-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
开关连接类型 : 长引线
-
按钮开关产品类型 : 防破坏开关
-
照明 : 不带
-
致动器种类 : 圆形致动器
结构特性
-
面板切口尺寸 : 19.2（直径） mm [ .76（直径） in ]
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
开关反馈类型 : 非触觉
-
操作功能 : 1 个电极，NO | 瞬时
电气特征
-
触点额定电流 (A): 1
-
工作电压范围 (VDC): 5 – 24
-
工作电压范围 (VAC): 5 – 24
主体特性
-
驱动力 : 204 – 510 g [ 7.2 – 18 oz ]
-
产品方向 : 垂直
-
致动器材料 : 钢
-
密封方法 : 环氧树脂
-
外壳材料 : 不锈钢
-
致动器外形 : 齐平
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M19 x 1
-
致动器颜色 : 银
机械附件
-
固定方法 : Screw-On
壳体特性
-
小尺寸 : 是
尺寸
-
套管直径 : 19 mm [ .75 in ]
-
套管长度 : 18.2 mm [ .72 in ]
使用环境
-
工组温度范围 : -20 – 65 °C [ -4 – 149 °F ]
行业标准
-
IP 等级 : IP68
包装特性
-
封装方法 : 零散零件
