2342079-9

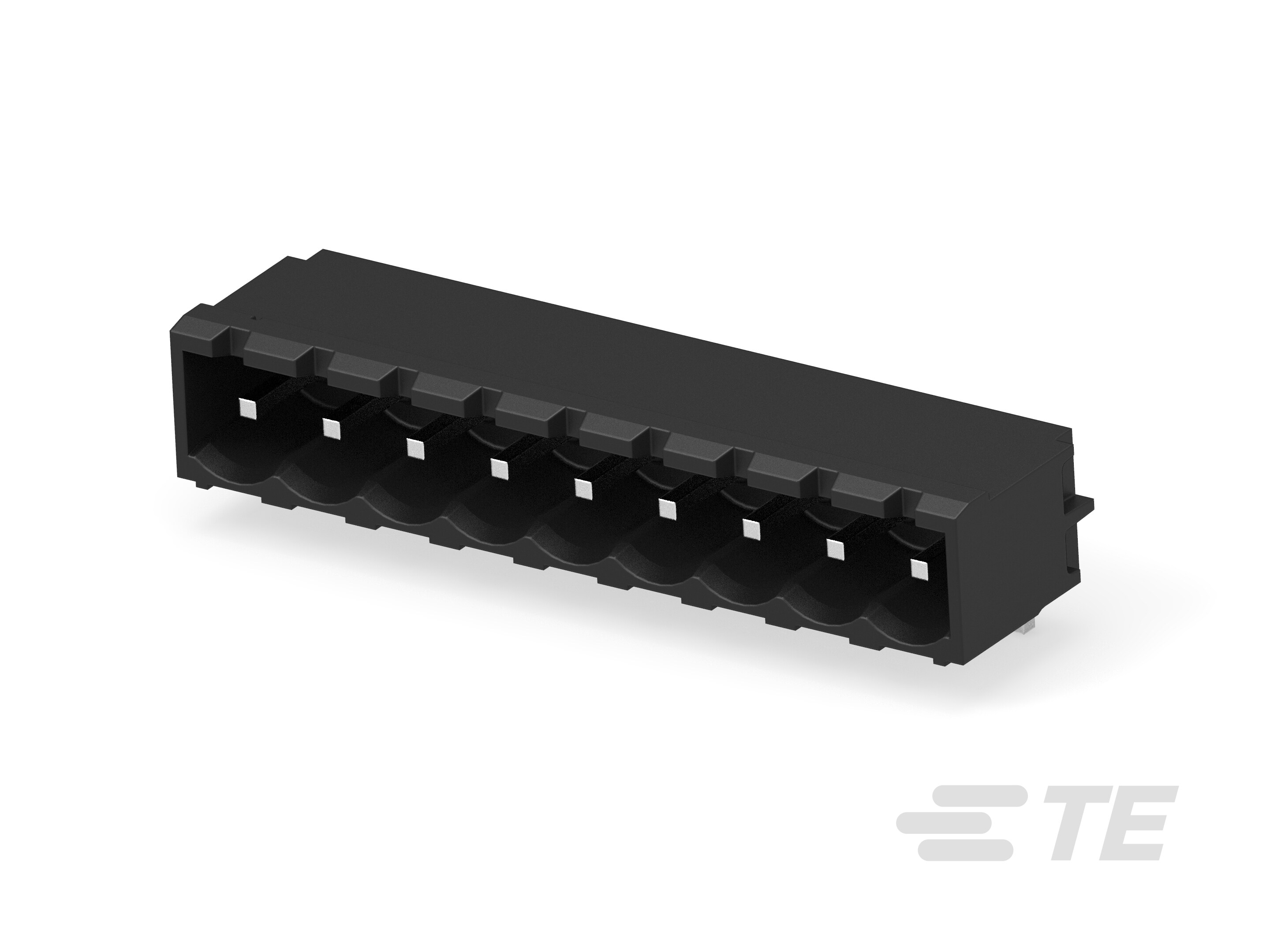

Header, Wire-to-Board, 9 Position, 5 mm [.197 in] Centerline, 1 Row, Operating Voltage 300 VAC, Printed Circuit Board, PCB Terminal Blocks
2342079-9
Header, Wire-to-Board, 9 Position, 5 mm [.197 in] Centerline, 1 Row, Operating Voltage 300 VAC, Printed Circuit Board, PCB Terminal Blocks
-
- Buchanan
- TE 内部编号 2342079-9
- TE 内部产品描述 9POS HDR 90 DEG,HT,5.00MM PITCH,TL 2.6MM
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
位数 : 9
-
中心线（间距） : 5 mm [ .197 in ]
-
行数 : 1
文档
产品图纸
- HEADER 90 DEG, HIGH TEMPERATURE, 5.0MM PITCH, TAIL LENGTH 2.6mm ENG_CD_2342079_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2342079-9_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2342079-9_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2342079-9_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2342079-9_A.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN PCB TERMINAL BLOCKS ENG_DS_1-773958-1_2008.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 全部带罩
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 9
-
行数 : 1
-
堆叠配置 : 侧面可堆叠
电气特征
-
工作电压 (VAC): 300
主体特性
-
产品方向 : 直角
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜镁
-
端子接触部电镀材料 : 锡
-
端子额定电流（最大值） (A): 15
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 2.6 mm [ .102 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 高温聚酰胺
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
