2340465-1

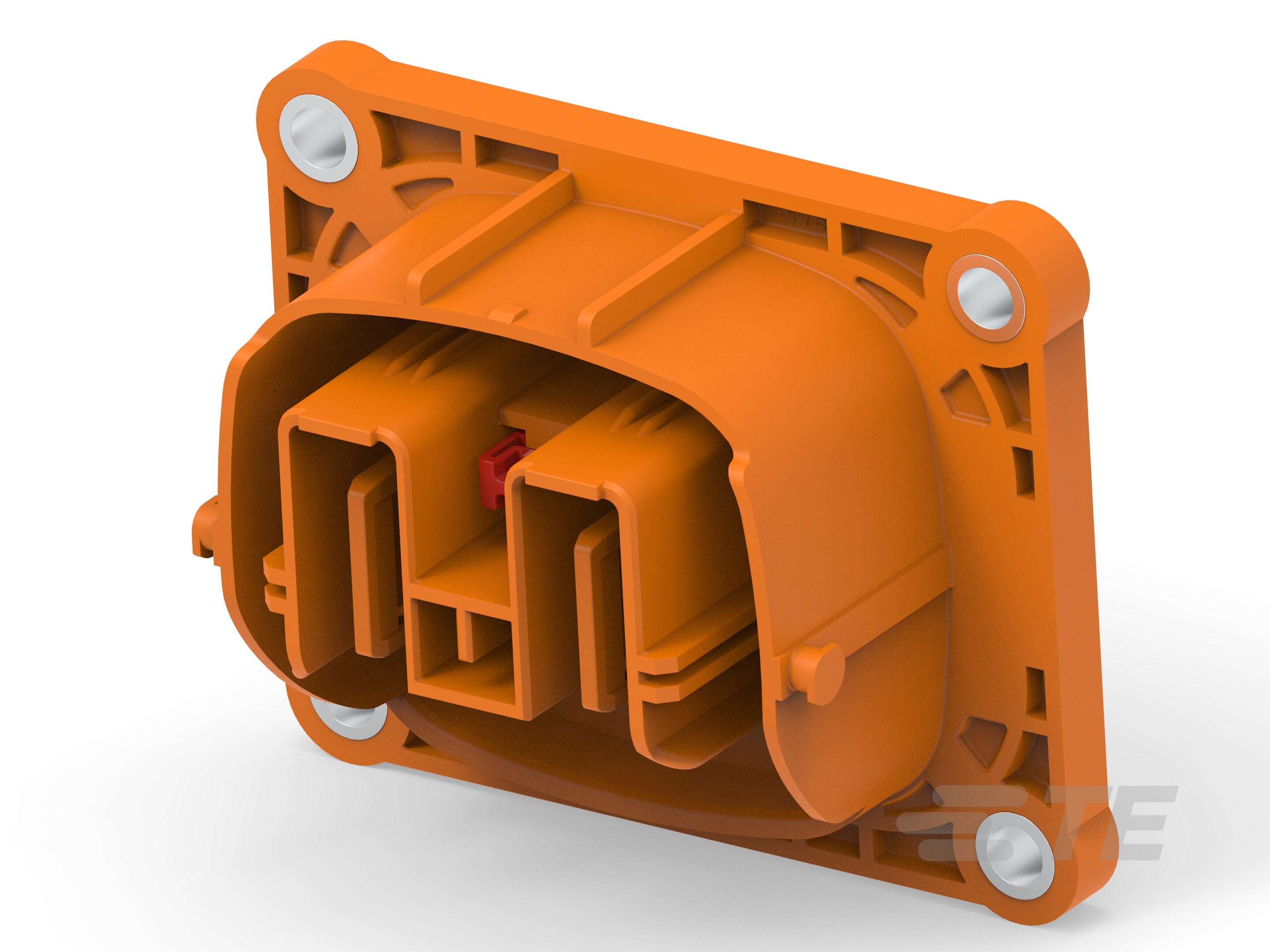

PCB Mount Header, 2 Position, Fully Shrouded, Through Hole - Solder, Sealable, Orange, Bag
2340465-1
PCB Mount Header, 2 Position, Fully Shrouded, Through Hole - Solder, Sealable, Orange, Bag
- TE 内部编号 2340465-1
- TE 内部产品描述 2POS,PCON21,HDR OUTER HSG ASSY,COD A
-
PCB 连接器组件类型 : PCB 安装接头
-
位数 : 2
-
行数 : 1
-
PCB 端接方法 : 通孔 - 焊接
-
接头类型 : 全部带罩
文档
产品图纸
- 2POS,PCON21,HDR OUTER HSG ASSY ENG_CD_2340465-C_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2340465-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2340465-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2340465-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2340465-1_B.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-160146-3_A.pdf 英文版本
- ENG_SS_501-160146-1_A.pdf 英文版本
- ENG_SS_501-160146-2_A.pdf 英文版本
- ENG_SS_501-160146_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器组件类型 : PCB 安装接头
-
接头类型 : 全部带罩
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 橙色
接触件特性
-
端子类型 : 无极性
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准 : 带有
-
PCB 安装对准 : 带有
使用环境
-
工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]
包装特性
-
封装方法 : Bag
