2340331-1

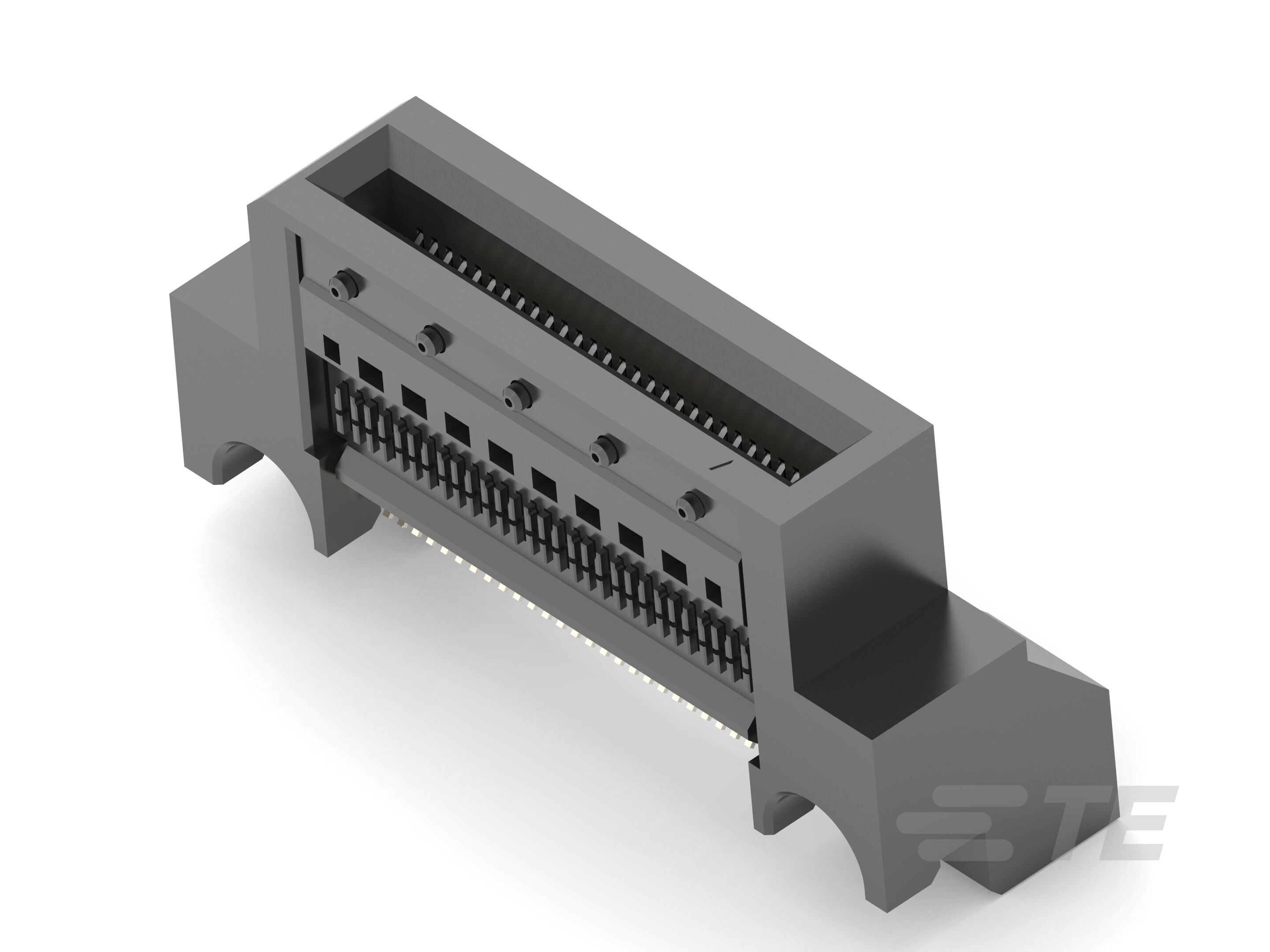

TE Sliver, PCB Edge Card, Straddle Mount, 56 Position, Surface Mount, .6 mm [.023 in] Centerline, Sliver for SFF-TA-1002, Internal I/O Connectors
2340331-1
TE Sliver, PCB Edge Card, Straddle Mount, 56 Position, Surface Mount, .6 mm [.023 in] Centerline, Sliver for SFF-TA-1002, Internal I/O Connectors
-
- 符合 SFF-TA-1002 的 Sliver 解决方案
- TE 内部编号 2340331-1
- TE 内部产品描述 RECE CONN ASSY,56 POS, SLIVER HVM 0.062
-
内部 I/O 连接器类型 : TE Sliver
-
连接器接合对象 : PCB 卡边缘
-
PCB 安装方向 : 跨接安装
-
工业标准 : Gen-Z
-
位数 : 56
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2340331-1_C1.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_2340331-1_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2340331-1_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2340331-1_C1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-78033_2.pdf 英文版本
- 产品规格 ENG_SS_108-140197_C.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20151023_F1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
内部 I/O 连接器类型 : TE Sliver
-
连接器接合对象 : PCB 卡边缘
结构特性
-
行数 : 2
-
PCB 安装方向 : 跨接安装
-
位数 : 56
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 1.1
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : .6 mm [ .023 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
工业标准 : Gen-Z
