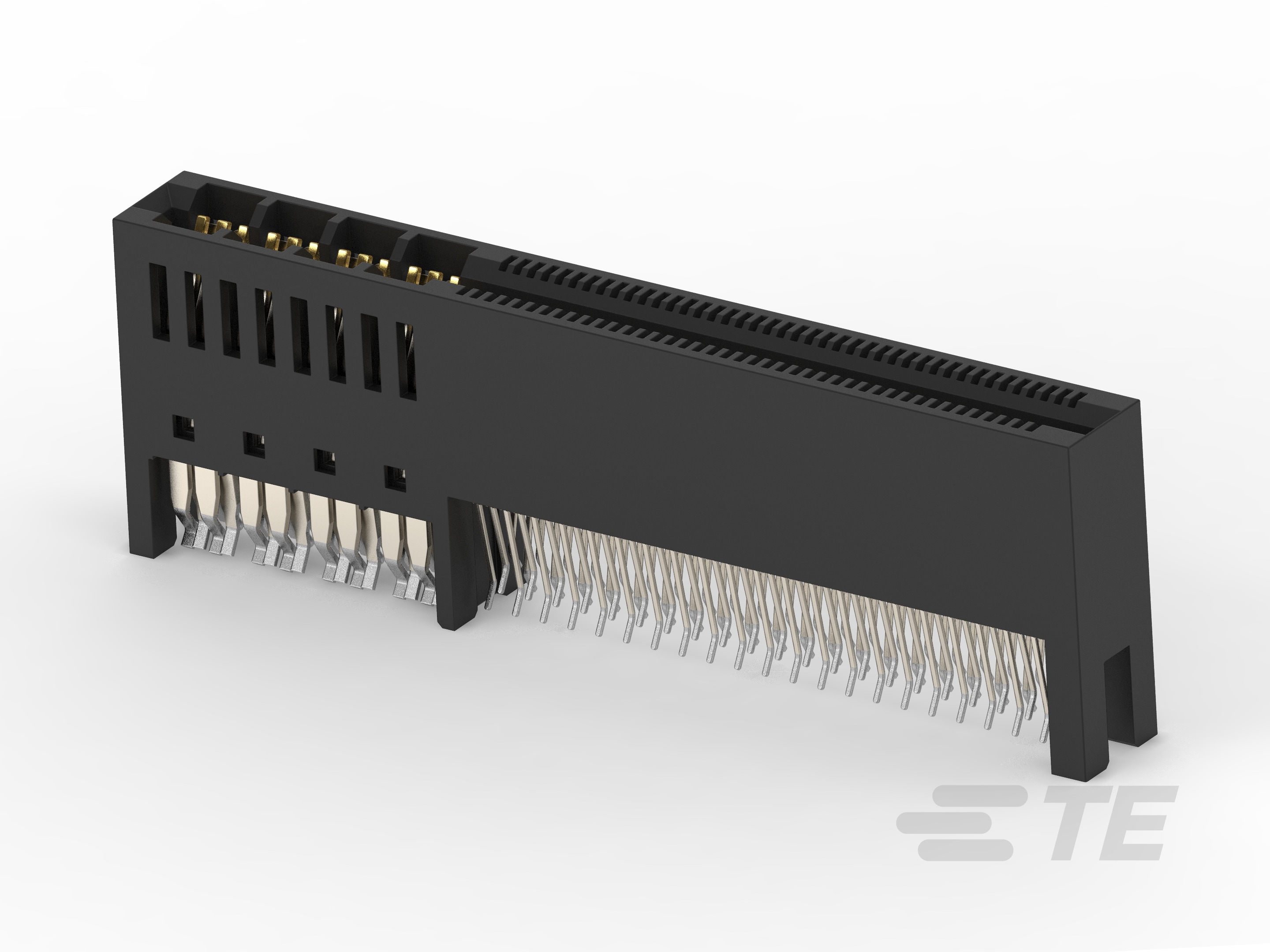

2340165-1
Board-to-Board, 92 Position, 5.08 mm [.2 in] Centerline, Power & Signal, 8 Power Positions, 84 Signal Positions, Card Edge Power Connectors
2340165-1
Board-to-Board, 92 Position, 5.08 mm [.2 in] Centerline, Power & Signal, 8 Power Positions, 84 Signal Positions, Card Edge Power Connectors
- TE 内部编号 2340165-1
- TE 内部产品描述 2X4P-2X42S, STRADDLE, HD+ CE
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
-
连接器系统 : 板对板
-
位数 : 92
-
中心线（间距） : 5.08 mm [ .2 in ]
文档
产品图纸
- HDCE PLUS, STRADDLE MOUNT, 2P DESIGN 2X4P-2X42S ENG_CD_2340165_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2340165-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2340165-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2340165-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2340165-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32380_A.pdf 英文版本
- 产品规格 ENG_SS_108-128091_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20090305_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
卡边缘类型 : HD+
结构特性
-
位数 : 92
-
电源位置数量 : 8
-
信号位置数量 : 84
-
双位置数量 : 46
电气特征
-
工作电压 (VAC): 100
-
工作电压 (VDC): 100
-
工作电压 (V): 100
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子额定电流（最大值） (A): 31
-
端子接触部电镀材料 : 金
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
尺寸
-
电源端子中心线 : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
