2338810-1
Vertical, Board-to-Component, 1 Position, 1 Rows, Gold (Au), Printed Circuit Board, 1.5A Contact Current Rating (Max), FAKRA RF Connector System
2338810-1
Vertical, Board-to-Component, 1 Position, 1 Rows, Gold (Au), Printed Circuit Board, 1.5A Contact Current Rating (Max), FAKRA RF Connector System
-
- FAKRA 射频连接器系统
- TE 内部编号 2338810-1

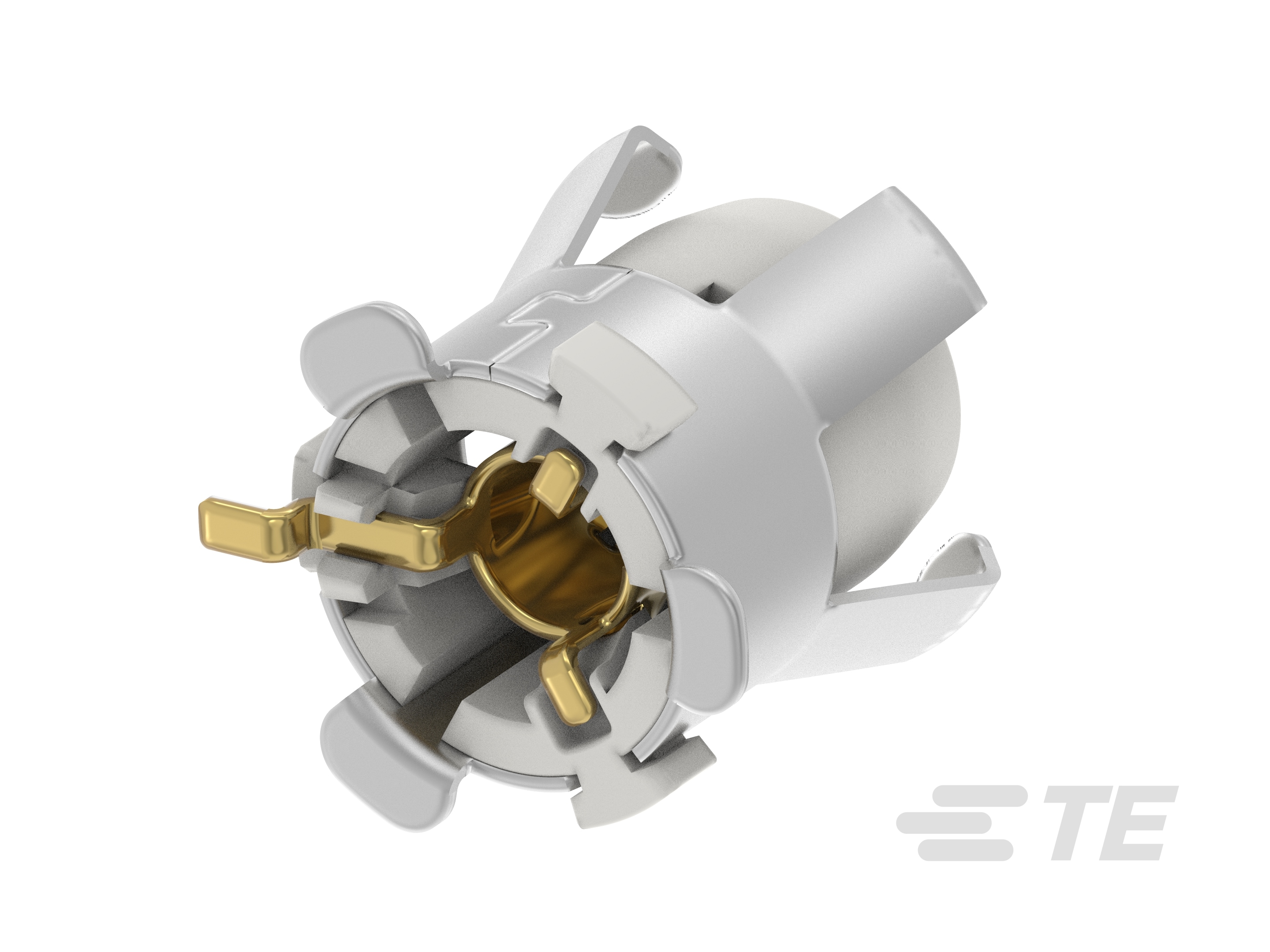

- TE 内部产品描述 FLOATING HD CAMERA,SOCKET,ASSEMBLY
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 1.5
文档
产品图纸
- HD CAMERA FLOATING SOCKET ASSEMBLY ENG_CD_2338810_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2338810-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2338810-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2338810-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2338810-1_A1.3d_stp.zip 英文版本
数据表/目录页
- HD FLOATING HEADER-2-PIECE ENG_DS_HD_Floating_header_2_piece_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
接合插针直径 : .5 mm [ .019 in ]
-
端子额定电流（最大值） (A): 1.5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 高速数据
