2338792-1

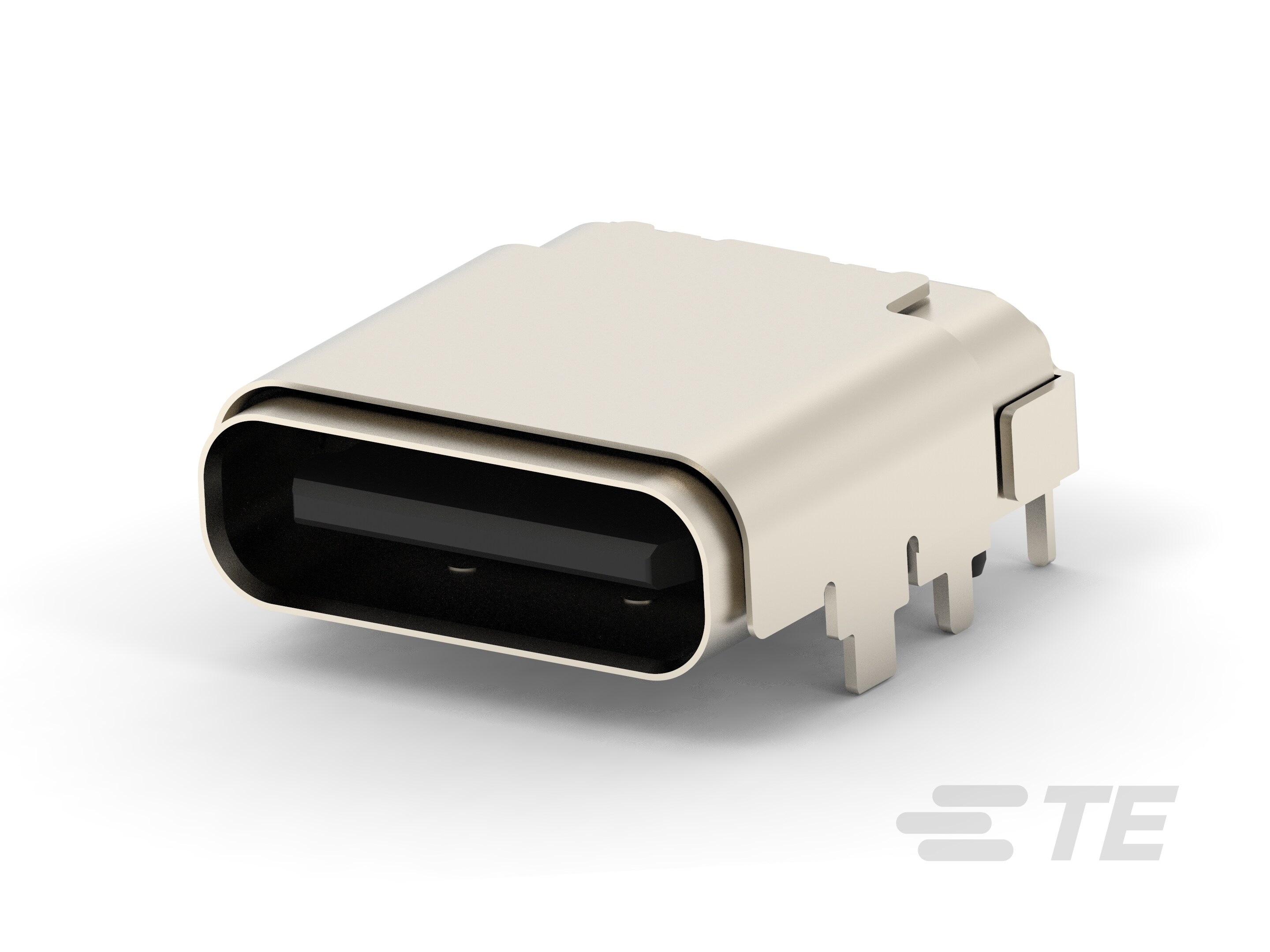

C, Standard USB, 3.1 Gen 1, Receptacle, 24 Position, Top Mount, 1 Port, Right Angle, Reel, Surface Mount / Through Hole - Solder, Cable-to-Board

USB TYPE C 3.1 CONN REV TOP MOUNT CH1.6-2338792-1

2338792-1

C, Standard USB, 3.1 Gen 1, Receptacle, 24 Position, Top Mount, 1 Port, Right Angle, Reel, Surface Mount / Through Hole - Solder, Cable-to-Board

  • TE 内部编号 2338792-1
  • TE 内部产品描述 USB TYPE C 3.1 CONN REV TOP MOUNT CH1.6

  • USB 类型 : C

  • USB 版本 : 3.1 gen 1

  • 连接器外形 : 标准

  • 连接器和壳体类型 : 母端

  • 端口数量 : 1

查看所有特性
更多 更少

文档

CAD 文件

产品规格

  • Product Specification for USB Type-C Connector 3.1 Top Mount Hybrid Type with 1.60mm Offset ENG_SS_108-115150_A.pdf 英文版本

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 整体式锁销 : 不带

  • USB 类型 : C

  • USB 版本 : 3.1 gen 1

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口数量 : 1

  • 位数 : 24

主体特性

  • 外壳电镀涂层 : 哑光

  • 外壳电镀材料 : 镍

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): 5

端接特性

  • PCB 端接方法 : 表面贴装 | 通孔 - 焊接

机械附件

  • 锁定特性 : 不带

  • PCB 安装位置 : 顶部安装

  • PCB 安装固定类型 : SMT 压具 | 焊接

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 高温热塑塑料

  • 壳体颜色 : 黑色

  • 主体方向 : 直角

  • 中心线（间距） : .8 mm [ .031 in ]

使用环境

  • 焊接温度（最大值） : 260 °C [ 500 °F ]

  • 插接周期（最大值） : 10000

  • 工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 550

  • 封装方法 : Reel
