2337852-2

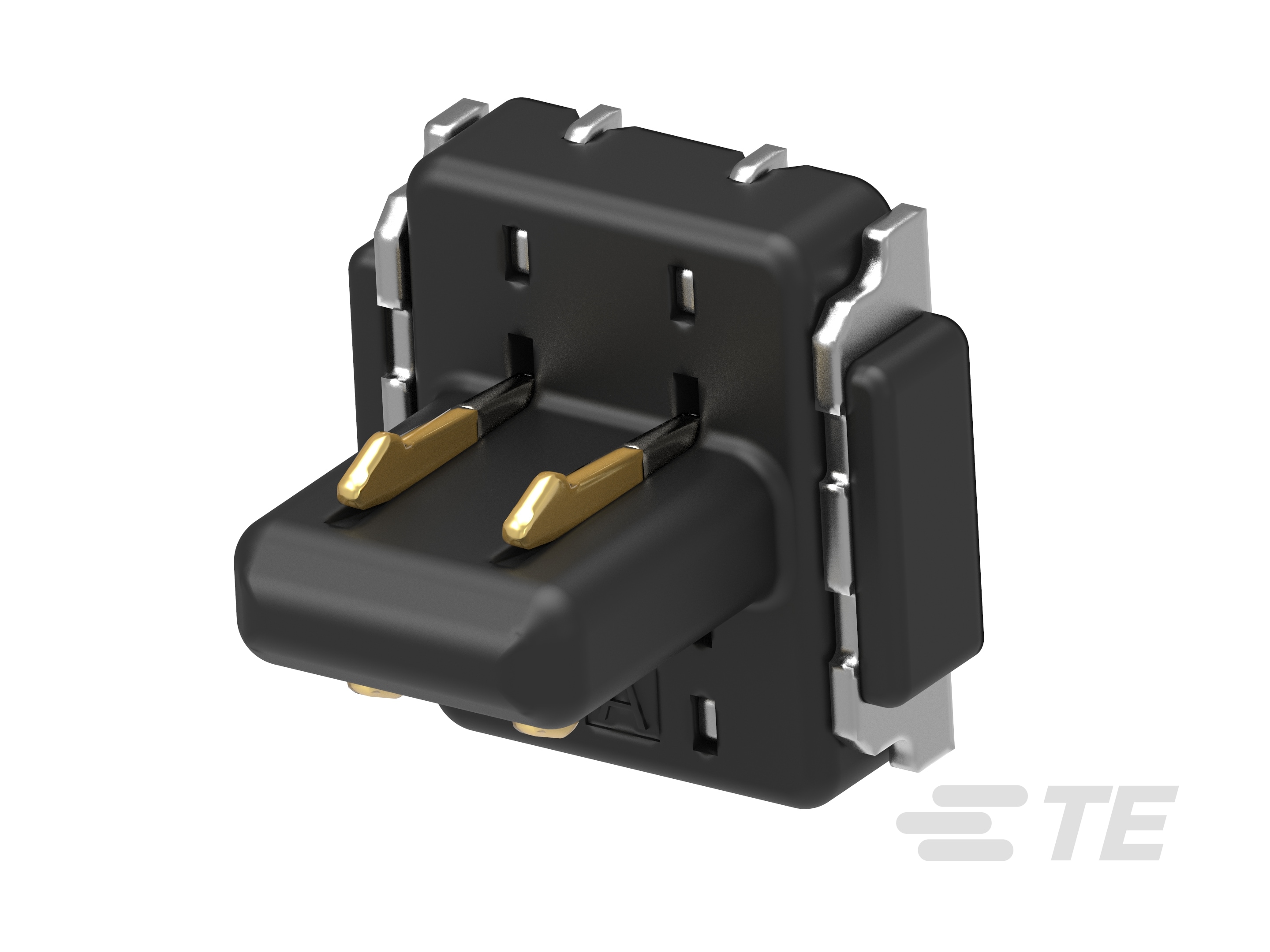

Board-to-Board, Vertical, 4 Position, Board Mount, A Code, 2 mm [.08 in] Centerline, Industrial Ethernet Accessories, Data Connectivity Headers
2337852-2
Board-to-Board, Vertical, 4 Position, Board Mount, A Code, 2 mm [.08 in] Centerline, Industrial Ethernet Accessories, Data Connectivity Headers
-
- 工业以太网附件
- TE 内部编号 2337852-2
- TE 内部产品描述 ETHERNET 4P HEADER ASSY
-
连接器系统 : 板对板
-
可密封 : 否
-
屏蔽 : 否
-
PCB 安装方向 : 垂直
-
位数 : 4
文档
产品图纸
- ETHERNET HEADER 4P ASSY ENG_CD_2337852_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2337852-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2337852-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2337852-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2337852-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 KOR_SS_108-61447_A.pdf 朝鲜语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 垂直
-
位数 : 4
电气特征
-
阻抗 (Ω): 100
主体特性
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 刀鞘天线
-
中心接触件 : 带有
-
端子接触部电镀材料 : 金 (Au)
-
外部端子电镀材料 : 锡 (Sn)
-
对接公端厚度 : .25 mm [ .009 in ]
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 焊钉
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 黑色
-
中心线（间距） : 2 mm [ .08 in ]
尺寸
-
连接器高度 (mm): 6.02
-
产品长度 (mm): 6.65
-
产品宽度 (mm): 6.6
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : OEM 厂商
包装特性
-
封装数量 : 7200
-
封装方法 : 卷和盒
