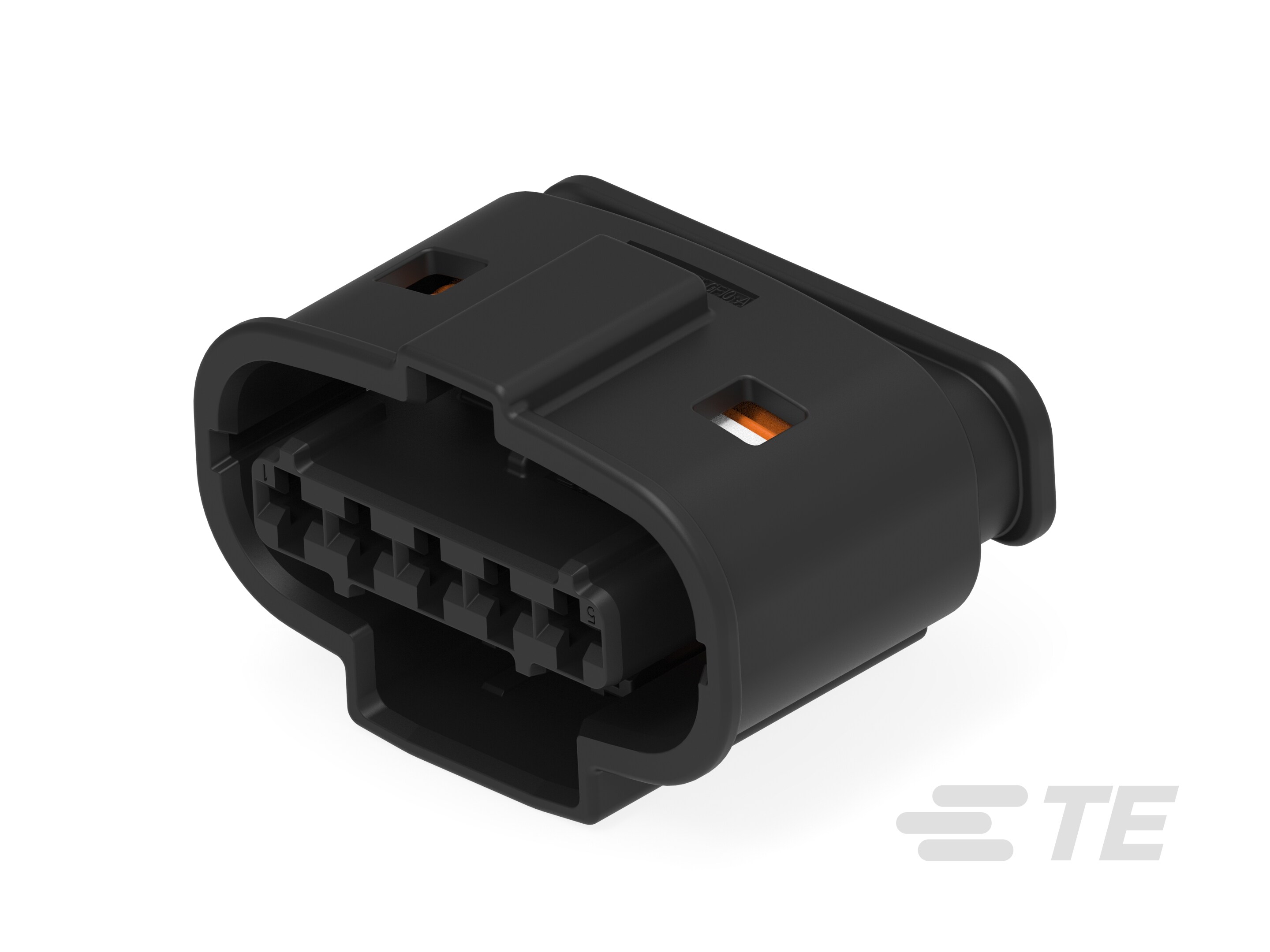

2337619-2
12 V, 5 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable
2337619-2
12 V, 5 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable
- TE 内部编号 2337619-2
- TE 内部产品描述 5POS,JPT,REC HSG ASSY,SLD,COD A
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 5
-
可密封 : 是
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
文档
产品图纸
- 110_JPT_5P_PLUG_ASSY ENG_CD_2337619_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2337619-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2337619-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2337619-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2337619-2_C.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-61075_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板 | 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
-
工作温度（最大值） : 150 °C [ 302 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
