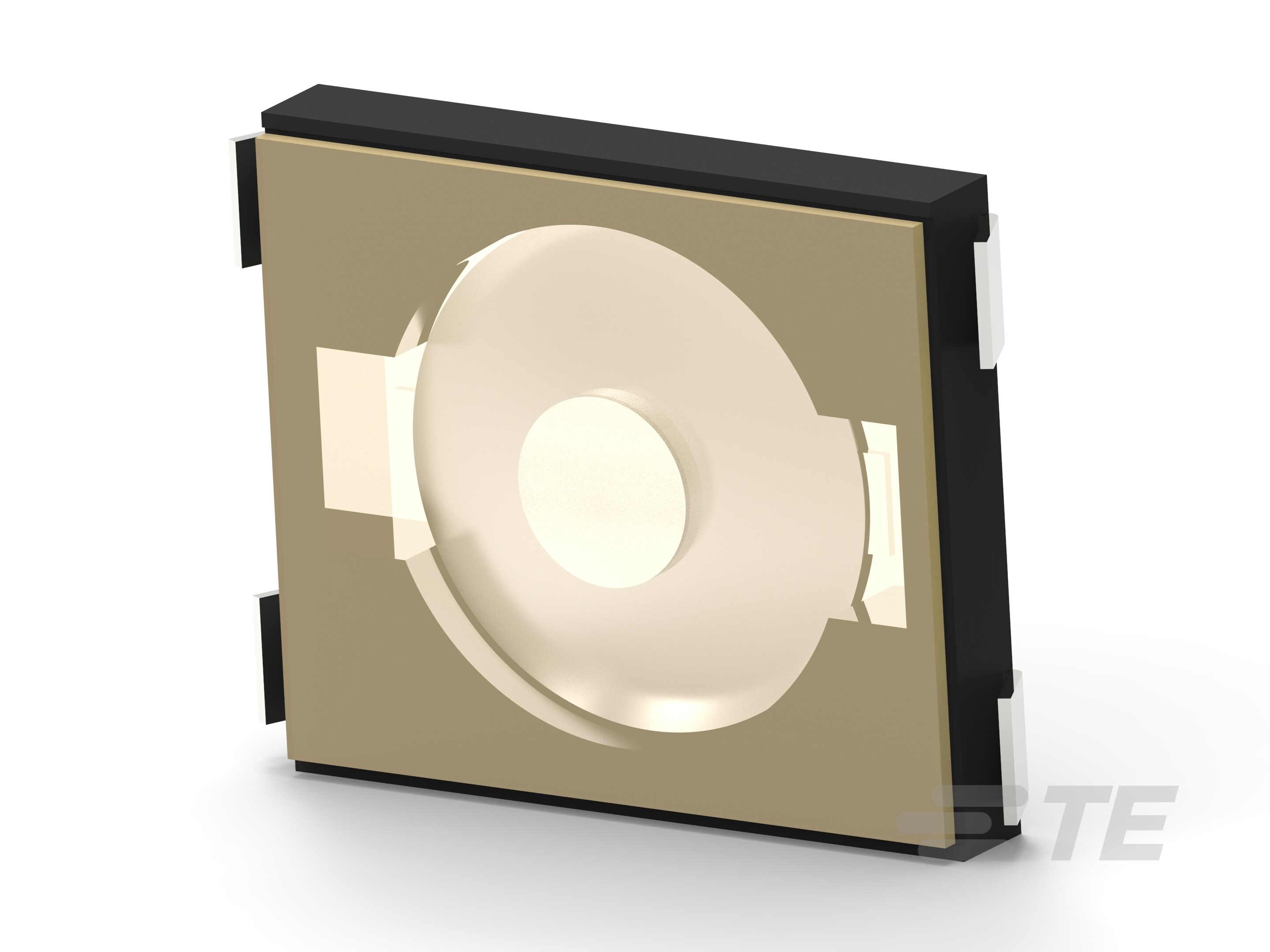

USLPT3026EL1TR
50 mA Tactile Switch, Round Actuator, NO, Stainless Steel, Silver Contact Plating, Low Profile, 12 VDC, ALCOSWITCH LPT
USLPT3026EL1TR
50 mA Tactile Switch, Round Actuator, NO, Stainless Steel, Silver Contact Plating, Low Profile, 12 VDC, ALCOSWITCH LPT
-
- ALCOSWITCH
- Alcoswitch LPT
- TE 内部编号 2337228-1
- TE 内部产品描述 TACT ULTRA JB 3.0X2.6X0.65 100GF
-
端子额定电流 (mA): 50
-
致动器种类 : 圆形致动器
-
操作功能 : 否
-
端子基材 : 不锈钢
-
开关端子电镀材料 : 银
文档
产品图纸
- SWITCH, TACTILE, LOW-PROFILE, ULTRA-MINI, 3.0 x 2.6 x 0.65, J BEND ENG_CD_2337228_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2337228-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2337228-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2337228-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_2337228-1_B.2d_dxf.zip 英文版本
数据表/目录页
- USLPT3026 Family-Low-profile Tactile Switches ENG_DS_2337227-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
照明 : 不带
-
开关连接类型 : 印刷电路板
-
支脚种类 : J 种类
-
致动器种类 : 圆形致动器
结构特性
-
联动 : 不带
-
ESD 接地端子 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : 否
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
电气特征
-
工作电压 (VDC): 12
主体特性
-
驱动力 : 100 g [ 3.52 oz ]
-
致动器材料 : 硅橡胶
-
外壳颜色 : 黑色
-
致动器外形 : 扩展型
-
外壳材料 : 热塑塑料
-
产品方向 : 垂直
接触件特性
-
端子额定电流 (mA): 50
-
端子基材 : 不锈钢
-
开关端子电镀材料 : 银
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
小尺寸 : 是
-
工艺密封 : 否
尺寸
-
产品高度 : .6 mm [ .026 in ]
使用环境
-
工组温度范围 (°C): -40 – 85
包装特性
-
封装方法 : 卷带包装
