2336514-1

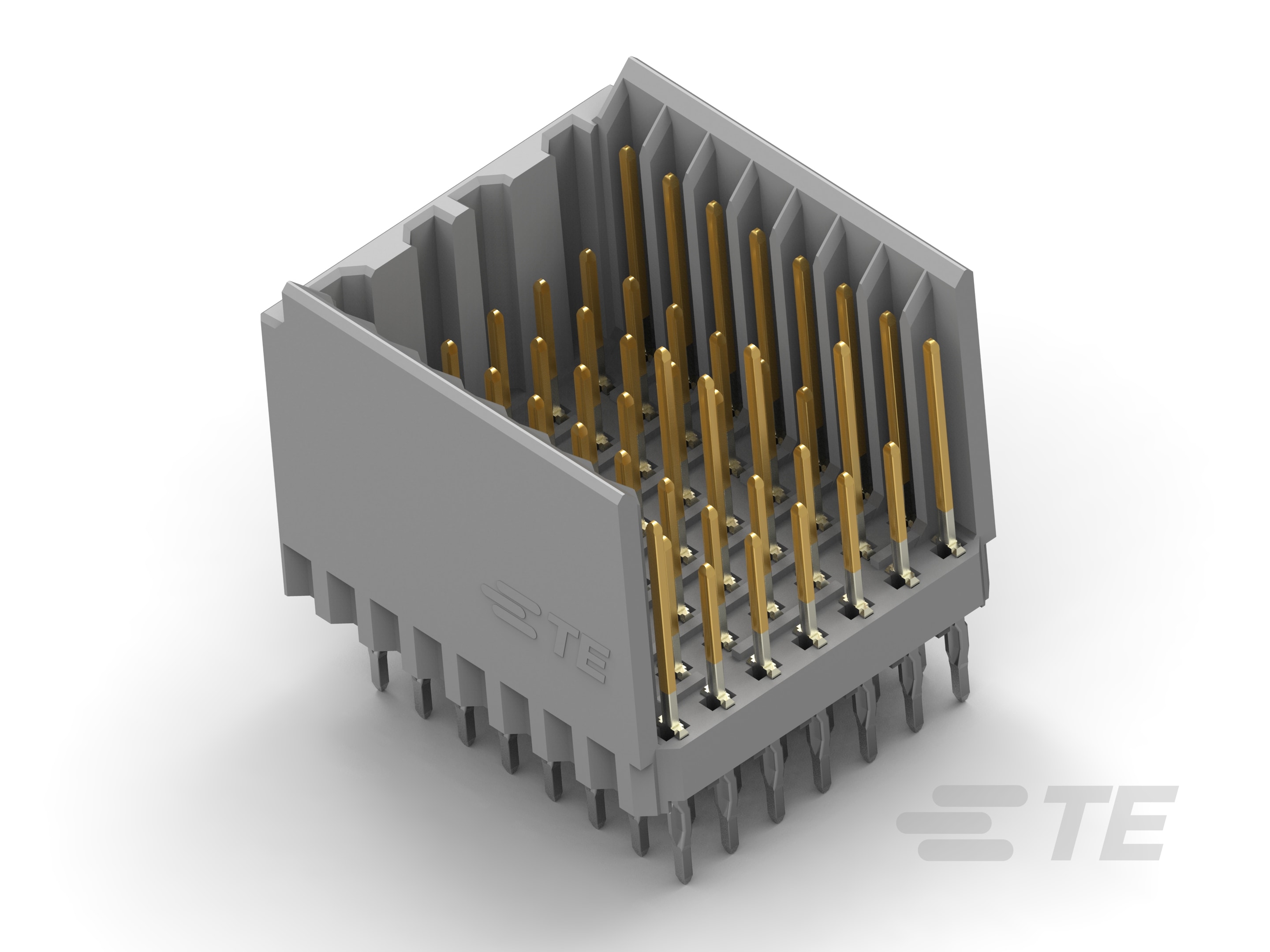

Hard Metric Backplane Connectors, PCB Mount Header, 1 Gb/s, 8 Column, 5 Row, Traditional Backplane, 40 Position, Z-PACK 2mm HM

2MM HM MALE CONNECTOR, COL 8, M2-2336514-1

2336514-1

Hard Metric Backplane Connectors, PCB Mount Header, 1 Gb/s, 8 Column, 5 Row, Traditional Backplane, 40 Position, Z-PACK 2mm HM

    • Z-PACK
    • Z-PACK 2mm HM

  • PCB 连接器组件类型 : PCB 安装接头

  • 数据速率 (Gb/s): 1

  • 列数 : 8

  • 行数 : 5

  • 背板架构 : 传统背板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • PCB 连接器组件类型 : PCB 安装接头

  • 可密封 : 否

结构特性

  • 信号位置数量 : 40

  • 装载行 : A、B、C、D、E（所有位置）

  • 插拔配置 : 先通/后断, 定序

  • 列数 : 8

  • 行数 : 5

  • 背板架构 : 传统背板

  • 位数 : 40

  • PCB 安装方向 : 垂直

信号特征

  • 数据速率 (Gb/s): 1

  • 串扰版本 : 标准

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子基材 : 铜合金

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 1.5

  • CompactPCI 名称 : 无

机械附件

  • 连接器安装类型 : 板安装

  • 接合对准类型 : 极化, 极化

壳体特性

  • 外壳材料 : 热塑性

  • 中心线（间距） : 2 mm [ .079 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tube
