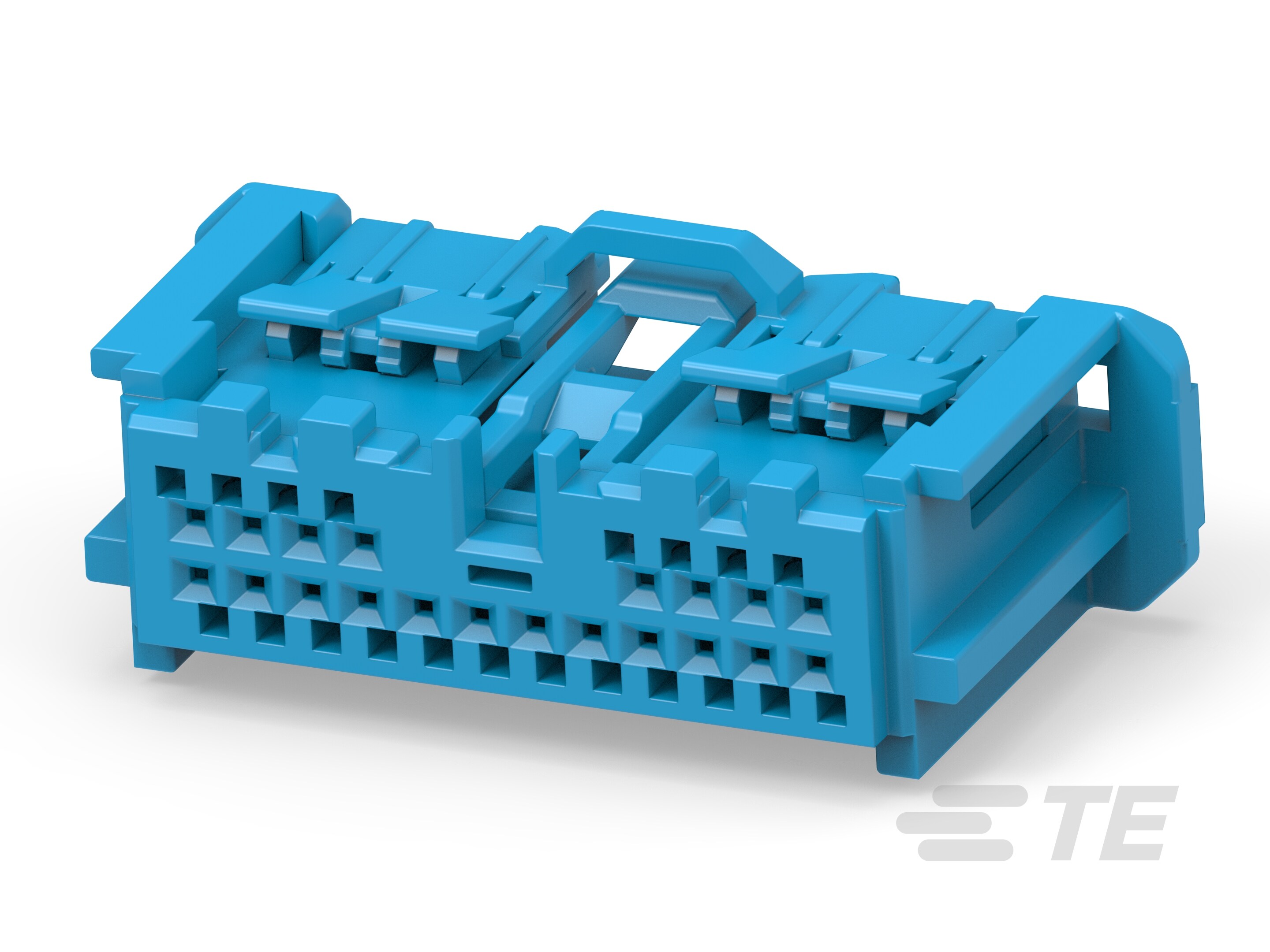

2334713-4
20 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.8 mm [.07 in] Centerline, Blue, Wire & Cable, Generation 50
2334713-4
20 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.8 mm [.07 in] Centerline, Blue, Wire & Cable, Generation 50
-
- MQS
- Generation 50 连接器
- TE 内部编号 2334713-4
- TE 内部产品描述 20POS, GEN50 REC, UNSLD, CODE D,CONN KIT
- 所有 MQS 连接器外壳 (338)
-
位数 : 20
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .5 mm [ .02 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 1.8 mm [ .07 in ]
文档
产品图纸
- PLUG ASSEMBLY, 20 POSN, 1.80 CENTERLINE, UNSEALED, GENERATION 50 ENG_CD_2334713_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2334713-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2334713-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2334713-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2334713-4_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32257_B3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 0
-
位数 : 20
-
行数 : 2
主体特性
-
主要产品颜色 : 蓝色
-
连接器和键控代码 : D
接触件特性
-
端子大小 : .5mm
-
对接公端宽度 : .5 mm [ .02 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
-
中心线（间距） : 1.8 mm [ .07 in ]
尺寸
-
连接器高度 : 9.72 mm [ .38 in ]
-
产品长度 : 20.6 mm [ .81 in ]
-
产品宽度 : 31.6 mm [ 1.24 in ]
-
行间距 : 1.9 mm [ .075 in ]
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
能够保证连接器位置 : 否
