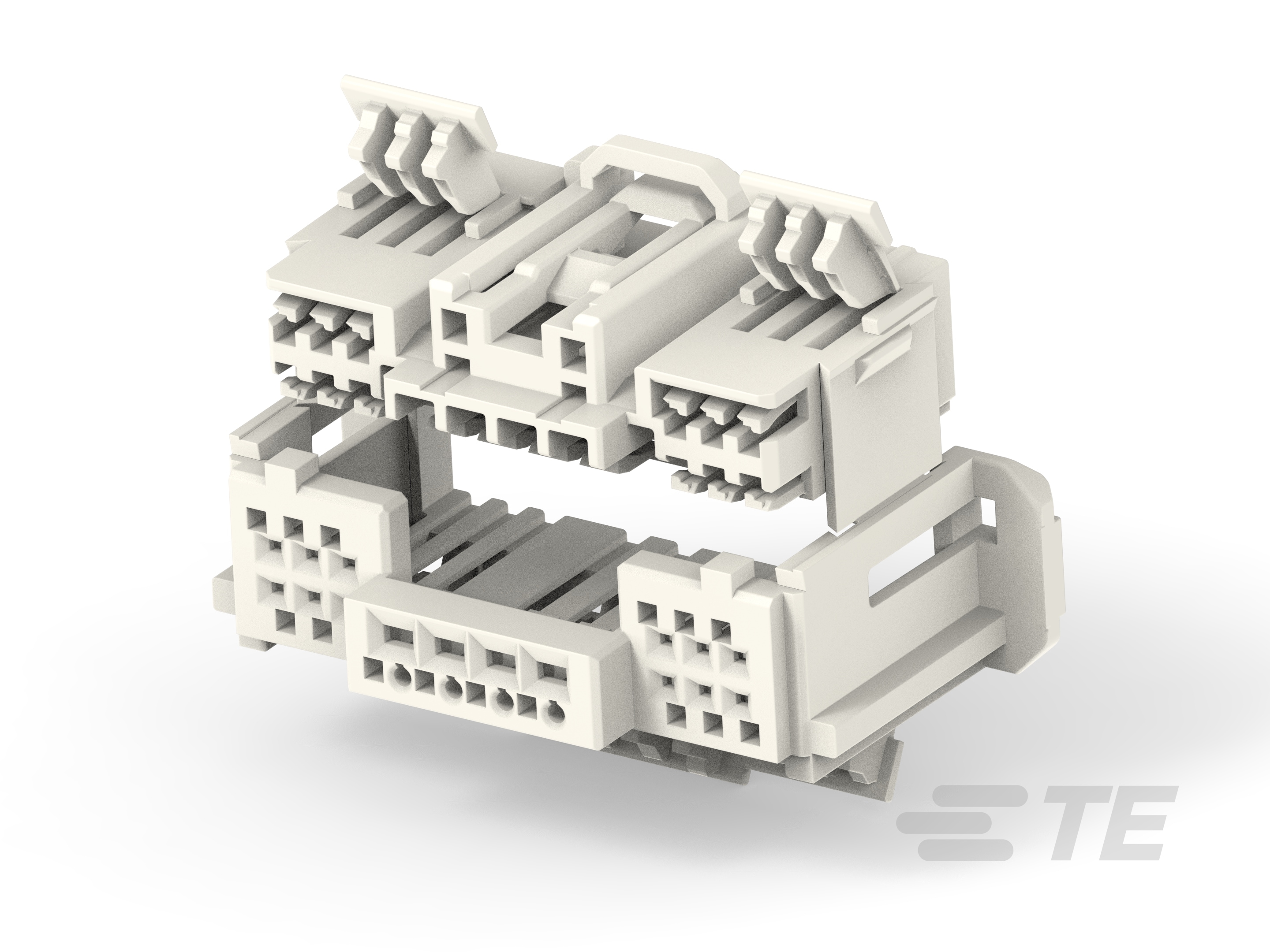

16 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.8 mm / 2.5 mm [.071 in / .098 in] Centerline, Ivory, Wire & Cable, Generation 50
2334712-2
16 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.8 mm / 2.5 mm [.071 in / .098 in] Centerline, Ivory, Wire & Cable, Generation 50
-
- MQS
- Generation 50 连接器
- TE 内部编号 2334712-2
- TE 内部产品描述 16POS,HYBRID,REC HSG,UNSLD,COD B
- 所有 MQS 连接器外壳 (338)
-
位数 : 16
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .5, 1.2
-
对接公端宽度 (in): .02, .047
-
连接器系统 : 线到板
-
中心线（间距） (mm): 1.8, 2.5
-
中心线（间距） (in): .071, .098
文档
产品图纸
- PLUG ASSY, 16 POSN HYBRID, 2 ROW, 1.8 CENTERLINE, GEN 50 (12) MCON (4) ENG_CD_2334712_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2334712-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2334712-2_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2334712-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2334712-2_1.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32257_B3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 象牙色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm, 1.2mm
-
对接公端宽度 (mm): .5, 1.2
-
对接公端宽度 (in): .02, .047
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
-
中心线（间距） (mm): 1.8, 2.5
-
中心线（间距） (in): .071, .098
尺寸
-
连接器高度 : 12.6 mm [ .49 in ]
-
产品长度 : 34.5 mm [ 1.35 in ]
-
产品宽度 : 23.18 mm [ .91 in ]
-
行间距 : 1.9 mm [ .074 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : USCAR-2
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
能够保证连接器位置 : 否
