2334258-1

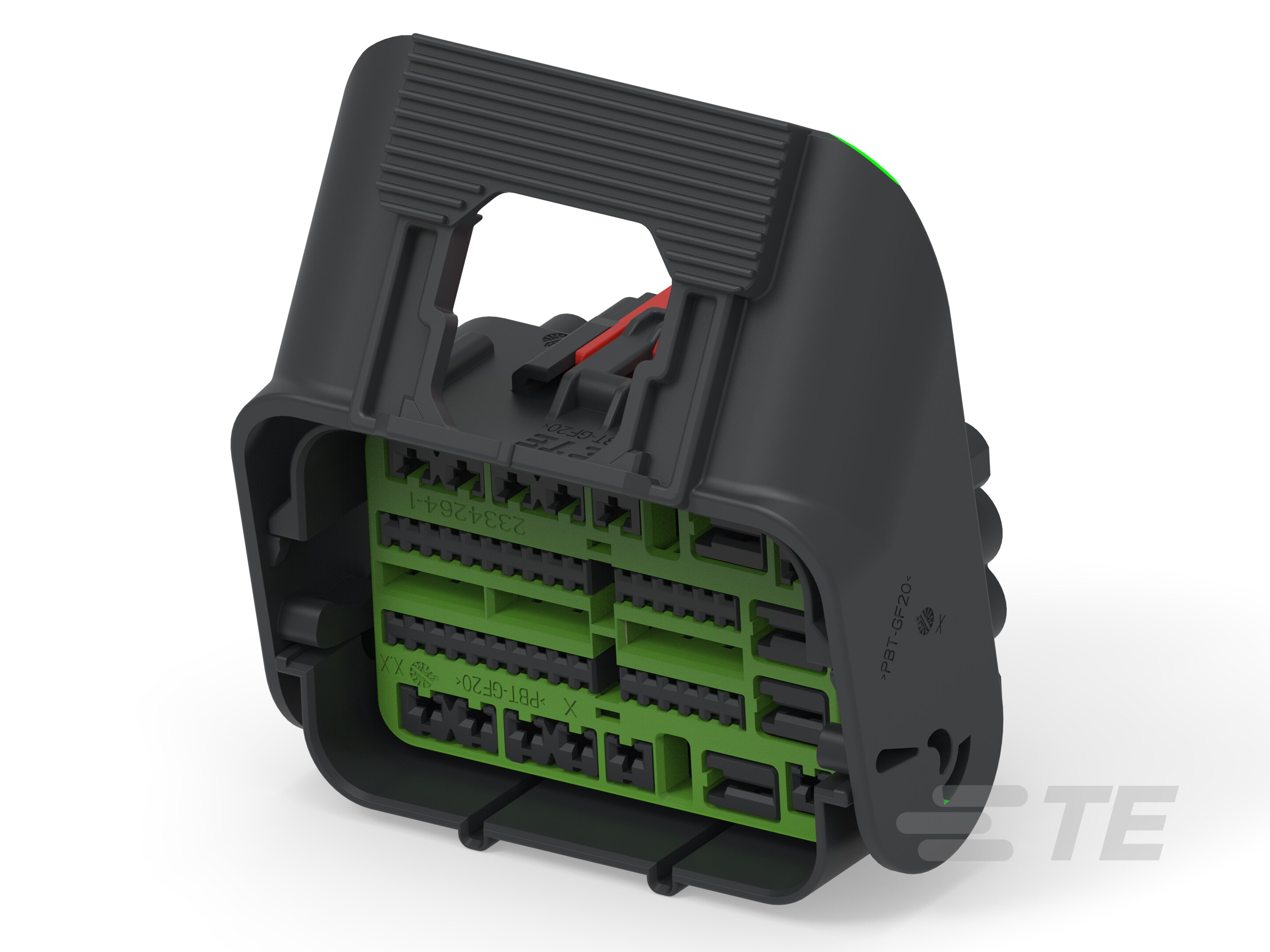

80 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.6 mm / 6.4 mm [.1 in / .25 in] Centerline, Sealable, Black, Wire & Cable

80POS,0.64 GENER. Y,REC HSG ASSY,SLD-2334258-1

2334258-1

80 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.6 mm / 6.4 mm [.1 in / .25 in] Centerline, Sealable, Black, Wire & Cable

    • Generation Y
  • TE 内部编号 2334258-1
  • TE 内部产品描述 80POS,0.64 GENER. Y,REC HSG ASSY,SLD

  • 位数 : 80

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): .64 | 2.8 | 4.8

  • 对接公端宽度 (in): .025 | .11 | .189

  • 连接器系统 : 线到线

  • 中心线（间距） (mm): 2.6 | 6.4

  • 中心线（间距） (in): .1 | .25

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到线

  • 可密封 : 是

  • 主要锁定特性 : 端子上

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 80

  • 行数 : 6

主体特性

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .64mm | 2.8mm | 4.8mm

  • 对接公端宽度 (mm): .64 | 2.8 | 4.8

  • 对接公端宽度 (in): .025 | .11 | .189

  • 端子额定电流（最大值） (A): 7.5 | 30 | 40

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 是

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF20

  • 中心线（间距） (mm): 2.6 | 6.4

  • 中心线（间距） (in): .1 | .25

尺寸

  • 连接器高度 : 87.1 mm [ 3.42 in ]

  • 产品长度 : 77.4 mm [ 3.04 in ]

  • 产品宽度 : 42 mm [ 1.65 in ]

  • 行间距 : 3.51 mm [ .14 in ]

使用环境

  • 工作温度（最大值） : 130 °C [ 266 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 54

  • 封装方法 : Box

其他

  • 能够保证连接器位置 : 是
