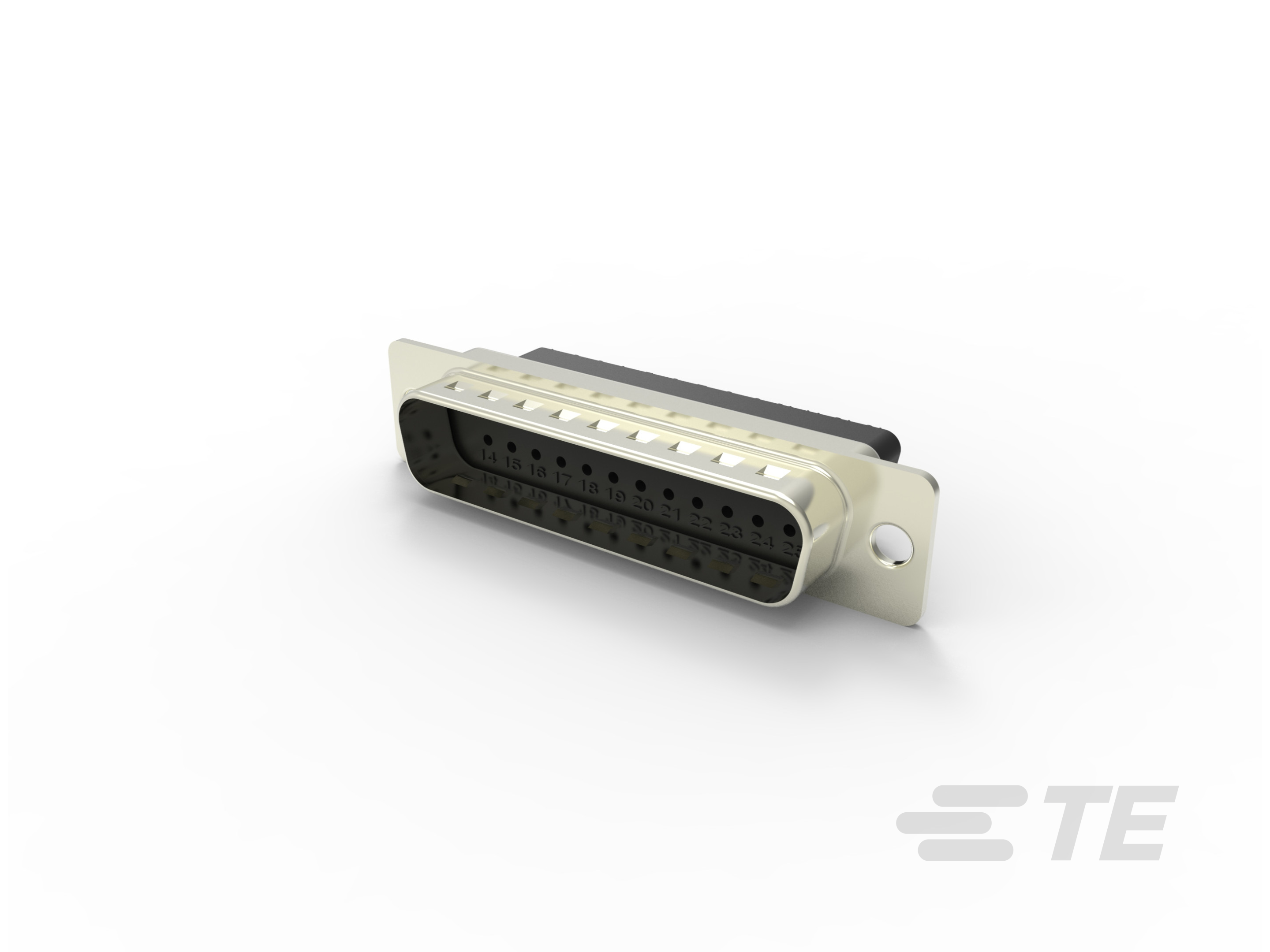

2334100-3
25 Position D-Shaped Connector, Plug, Cable-to-Cable, Panel Mount, 1 Shell Size, Wire & Cable, Signal, Rail D-Sub Backshells
2334100-3
25 Position D-Shaped Connector, Plug, Cable-to-Cable, Panel Mount, 1 Shell Size, Wire & Cable, Signal, Rail D-Sub Backshells
-
- AMPLIMITE
- 铁路 D-Sub 连接器尾盖
- TE 内部编号 2334100-3
- TE 内部产品描述 D-SUB CRIMP MALE 25 POS
-
位数 : 25
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 1
文档
产品图纸
- D-SUB CRIMP MALE 9-50 POS ENG_CD_2334100_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2334100-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2334100-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2334100-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2334100-3_A.3d_stp.zip 英文版本
数据表/目录页
- Rail D-Sub Backshells Flyer ENG_DS_1-1773876-6__Rail_D-Sub_Shells_Flyer_0318.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
壳体材料配置 : 全部金属外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
连接器壳体尺寸 : 1
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 25
主体特性
-
屏蔽材料 : 钢
-
插针材料 : PBT GF
-
屏蔽电镀材料 : 镀锡铜
-
主要产品颜色 : 黑色
-
外壳电镀材料 : 镀锡铜
接触件特性
-
端子大小 : 尺寸 20
-
端子额定电流（最大值） (A): 7
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 安装孔
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 钢
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 50
-
封装方法 : 包装
