2329906-1

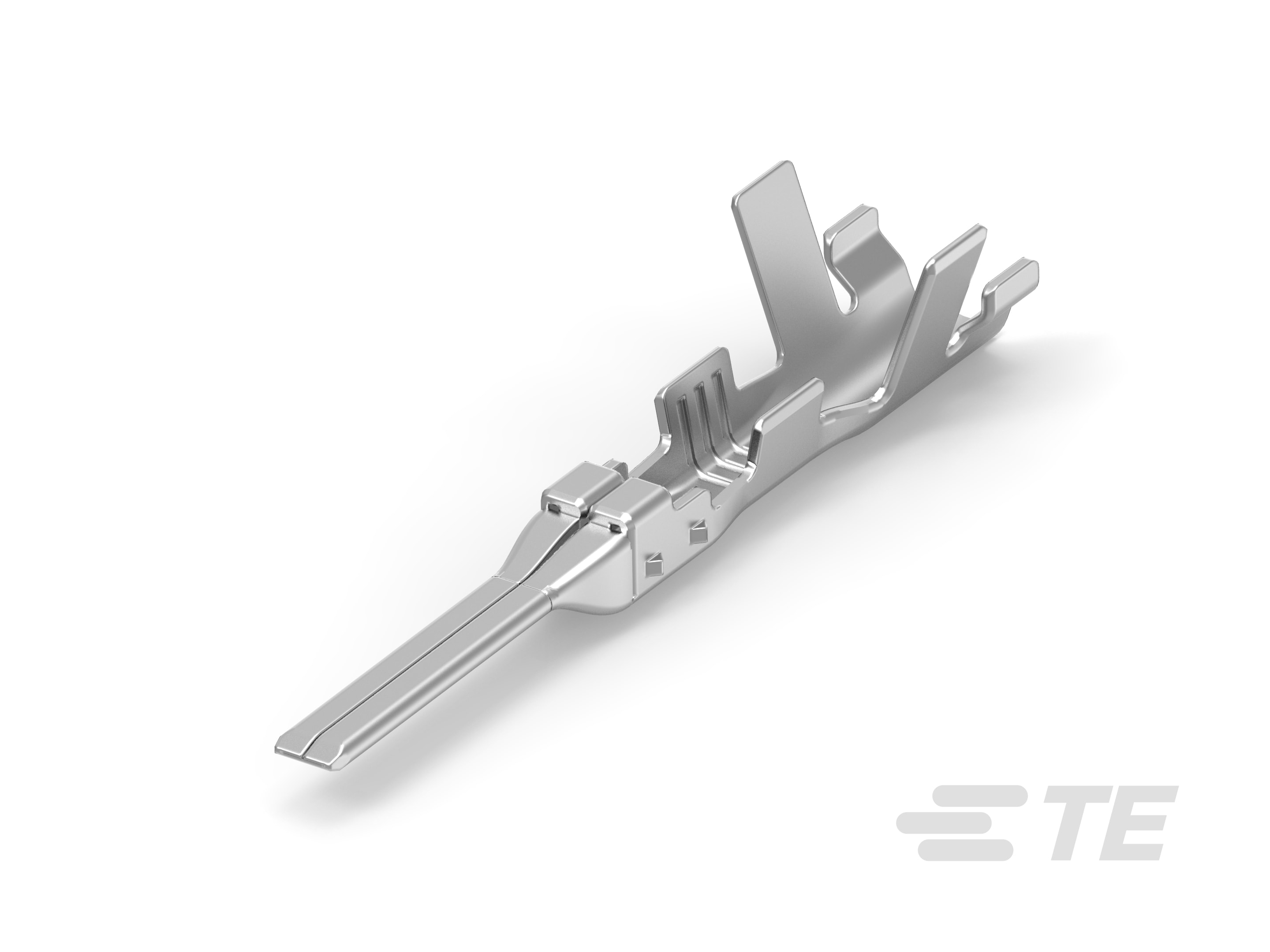

Tin (Sn), Tab Contact, 20 – 18 AWG, 600 VAC, 600 VDC, .5 – .8 mm² Wire, Crimp, Brass, Power, -30 – 140 °C [-22 – 284 °F], Power Versa-Lock 5.0
2329906-1
Tin (Sn), Tab Contact, 20 – 18 AWG, 600 VAC, 600 VDC, .5 – .8 mm² Wire, Crimp, Brass, Power, -30 – 140 °C [-22 – 284 °F], Power Versa-Lock 5.0
-
- Power Versa-Lock
- Power Versa-Lock 5.0
- TE 内部编号 2329906-1
- TE 内部产品描述 Power Versa-Lock TAB, 18-20, 2X22 AWG
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- POWER VERSA-LOCK TAB TERMINAL UNSEALED 18-20 AWG, 2x22 AWG ENG_CD_2329906_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2329906-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2329906-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2329906-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_2329906-1_B.2d_dxf.zip 英文版本
数据表/目录页
- power-versa-lock-connectors-0421 ENG_DS_power-versa-lock-connectors-0421_2406.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-143082_B1.pdf 英文版本
- 工程报告 ENG_SS_502-139185_A.pdf 英文版本
- 产品规格 ENG_SS_108-143081_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-139215_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-143099_A.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40056789_C1_A-1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
-
可密封 : 否
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 8
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
载带安装方向 : 侧进料
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 20 – 18
-
线径 (mm²): .5 – .8
-
兼容的绝缘直径范围 (mm): 1.6 – 2.3 | 1.7 – 2.7
-
兼容的绝缘直径范围 (in): .063 – .091 | .067 – .106
使用环境
-
工组温度范围 : -30 – 140 °C [ -22 – 284 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Reel
