2328823-2

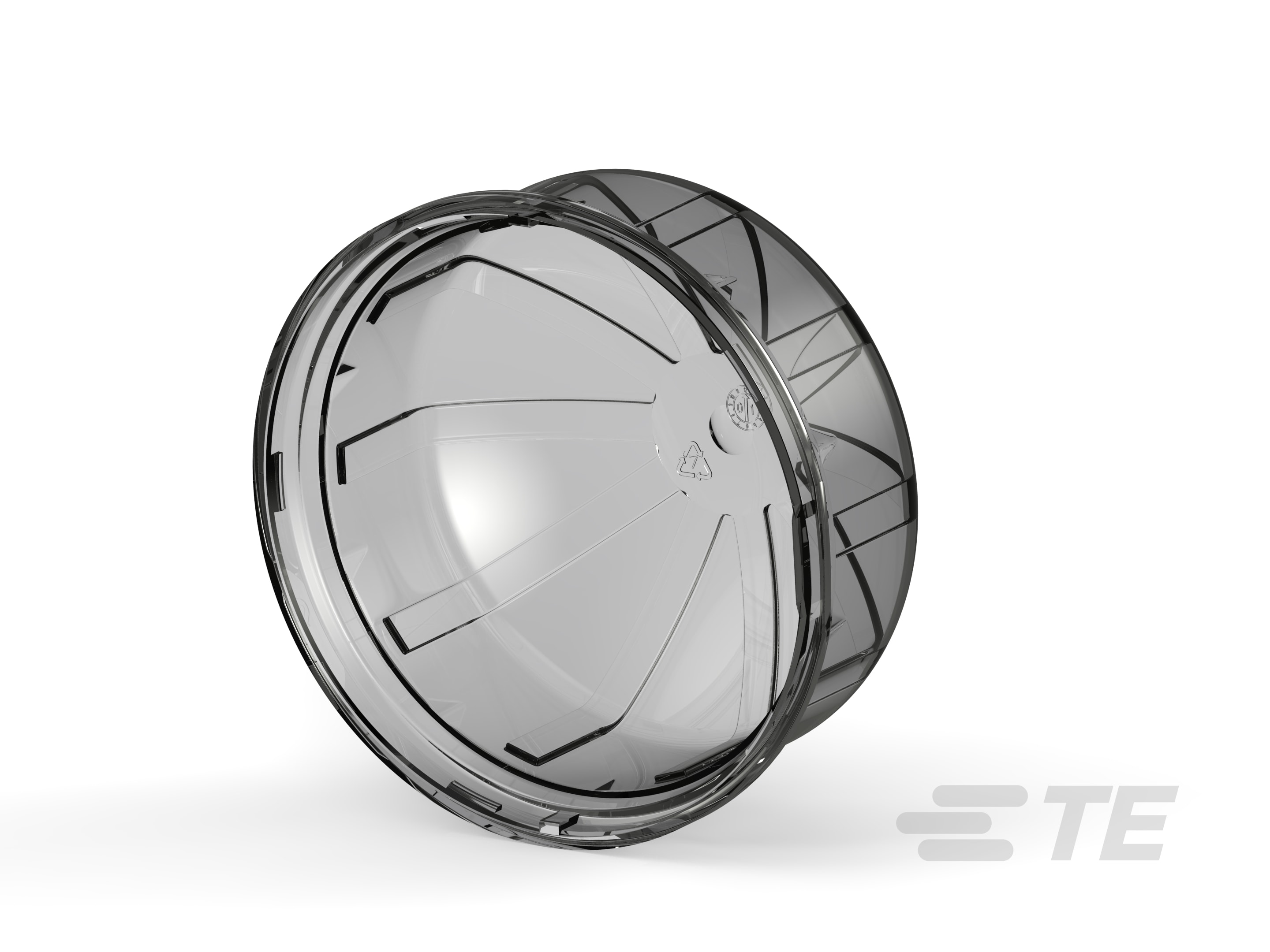

Dome, Gray, 43.43 mm [1.709 in] Height, Keyed / Not Vented, Zhaga, 1 Position, Sealable, -40 – 90 °C [-40 – 194 °F], LUMAWISE Endurance S
2328823-2
Dome, Gray, 43.43 mm [1.709 in] Height, Keyed / Not Vented, Zhaga, 1 Position, Sealable, -40 – 90 °C [-40 – 194 °F], LUMAWISE Endurance S
-
- LUMAWISE
- LUMAWISE Endurance S
- TE 内部编号 2328823-2
- TE 内部产品描述 LUMAWISE S 80MM DIA DOME SMOKE GRAY MED
-
照明产品类型 : 圆盖
-
主要产品颜色 : 灰色
-
产品高度 : 43.43 mm [ 1.709 in ]
-
包括照明连接器特性 : 不通风, 键位
-
与机构/标准产品兼容 : Zhaga
文档
产品图纸
- DOME, LUMAWISE ENDURANCE S, 80mm ENG_CD_2328823_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2328823-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2328823-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2328823-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2328823-2_C.3d_stp.zip 英文版本
数据表/目录页
- LUMAWISE ENDURANCE Connector System ENG_CS_1-1773915-3_1903.pdf 英文版本
- LUMAWISE STREET LIGHT DIMMING AND CONTROL QUICK REFERENCE GUIDE ENG_DS_2-1773982-5_2009.pdf 英文版本
- Lumawise Endurance S Modules ENG_DS_1-1773915-3_Lumawise_Endurance_S_Modules_2106.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-133074_7.pdf 英文版本
- 产品规格 ENG_SS_108-133073_D4.pdf 英文版本
机构认证
- CB_CERT_IEC_61984_US_34131_M1_UL_C1 ENG_AAD_CB_CERT_IEC_61984_US_34131_M1_UL_C1_2.pdf 英文版本
- ENG_AAD_UL_EU_CERT_EN_61984_UL_EU_01778_M1_C1_2.pdf 英文版本
- ENG_AAD_CB_CERT_US_34131_M1_UL_4788988643_TR_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
照明产品类型 : 圆盖
-
可密封 : 是
结构特性
-
包括照明连接器特性 : 不通风, 键位
-
位数 : 1
主体特性
-
主要产品颜色 : 灰色
尺寸
-
产品直径 : 80 mm [ 3.149 in ]
-
产品高度 : 43.43 mm [ 1.709 in ]
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
行业标准
-
IP 等级 : IP66
-
与机构/标准产品兼容 : Zhaga
