2327989-1

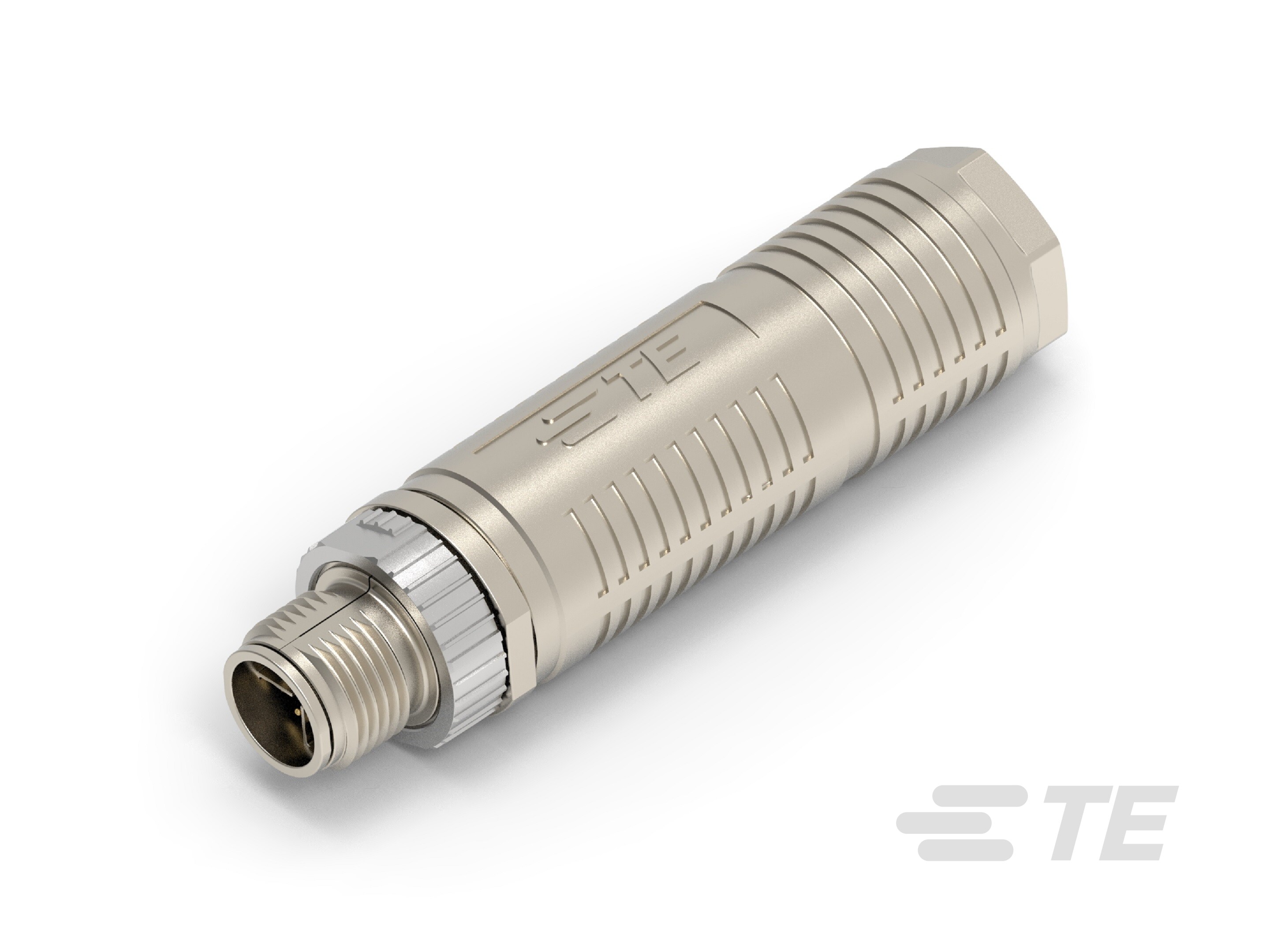

8 Position Circular Connector, Cable-to-Cable, Sealable, Wire & Cable, Power, Signal & High Speed Data, Cable Mount (Free-Hanging), M12 Connector
2327989-1
8 Position Circular Connector, Cable-to-Cable, Sealable, Wire & Cable, Power, Signal & High Speed Data, Cable Mount (Free-Hanging), M12 Connector
-
- M12 连接器
- TE 内部编号 2327989-1
- TE 内部产品描述 M12 X-CODE CAT6A
-
位数 : 8
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 2
文档
产品图纸
- M12 X-CODE CAT6a M12 X-CODE CAT6a ENG_CD_2327989_A1.pdf 英文版本
- M12 X-CODE CAT6a ENG_CD_1SET310625R0000_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2327989-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2327989-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2327989-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2327989-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-19483_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-18019_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E81956_20190930_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 插头
-
外壳类型 : 全部金属外壳
结构特性
-
位数 : 8
-
电源位置数量 : 0
-
信号位置数量 : 8
主体特性
-
外壳电镀材料 : 镍
-
外壳基材 : 锌合金
-
圆形连接器绝缘材料类型 : 聚苯硫醚
接触件特性
-
端子额定电流（最大值） (A): 2
-
反向极性 : 否
-
圆形连接器端子类型 : 插针
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
-
极性代码 : X
-
接合对准类型 : 极化
-
接合固定 : 带有
壳体特性
-
圆形连接器壳体尺寸 : 17
尺寸
-
电缆直径范围 : 6.5 – 8.5 mm [ .177 – .256 in ]
-
兼容的绝缘直径范围 : .9 – 1.5 mm [ .035 – .059 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .14 – .34
使用环境
-
IP 防水密封等级 : IP67
-
IP 防尘密封等级 : 6
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 功率、信号和高速数据
-
屏蔽 : 是
行业标准
-
与已批准的标准产品兼容 : UL E81956
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
其他
-
现场维修 : 是
