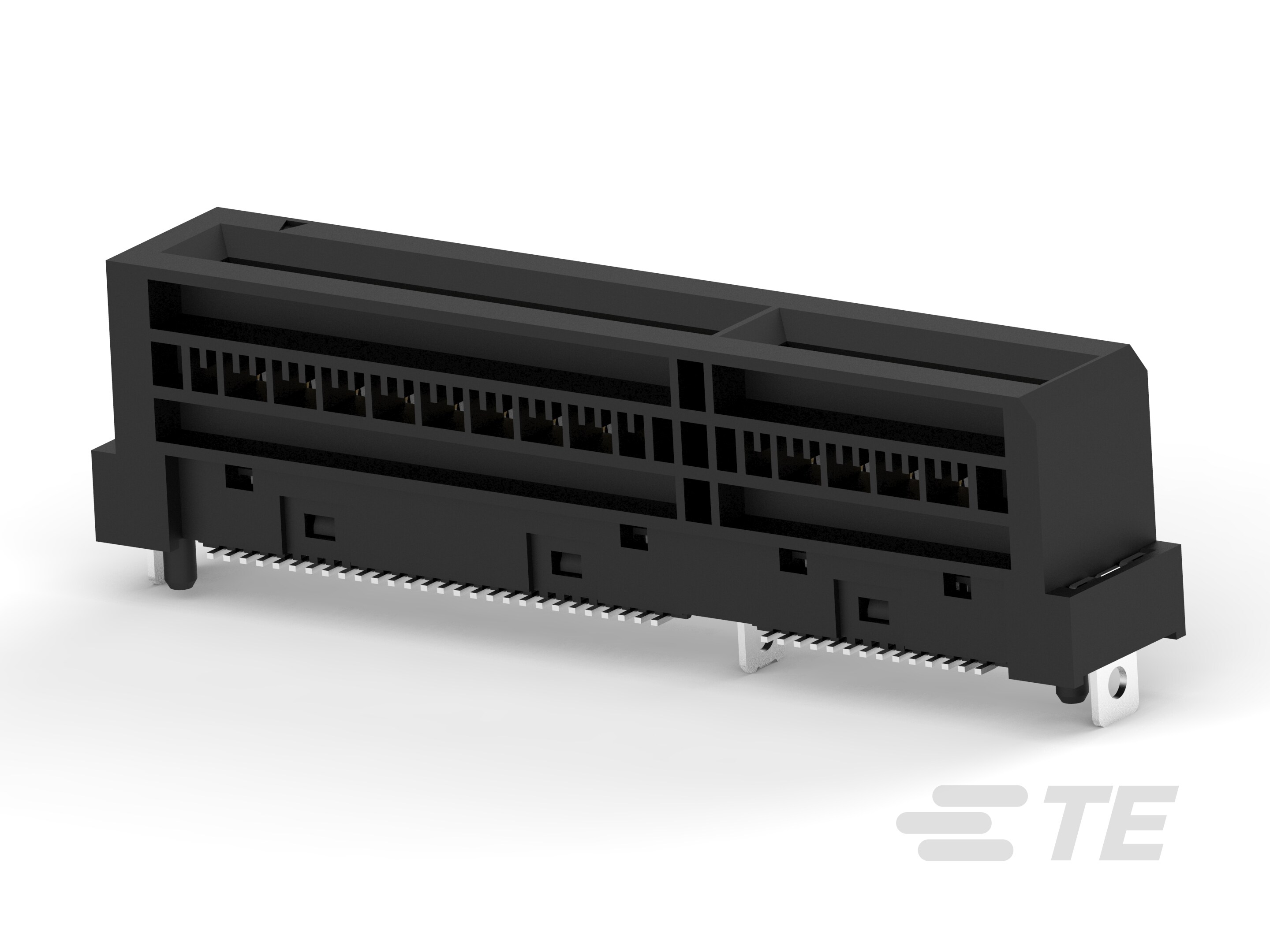

2327678-3
Sliver for SFF-TA-1002, PCB Edge Card, Vertical, 84 Position, Surface Mount, Sliver for SFF-TA-1002, Internal I/O Connectors
2327678-3
Sliver for SFF-TA-1002, PCB Edge Card, Vertical, 84 Position, Surface Mount, Sliver for SFF-TA-1002, Internal I/O Connectors
-
- 符合 SFF-TA-1002 的 Sliver 解决方案
- TE 内部编号 2327678-3
- TE 内部产品描述 RECEPTACLE ASSY, 84 P, VERT, SLIVER 2.0
-
内部 I/O 连接器类型 : 符合 SFF-TA-1002 的 Sliver 解决方案
-
连接器接合对象 : PCB 卡边缘
-
PCB 安装方向 : 垂直
-
工业标准 : DDIMM, EDSFF, Gen-Z
-
位数 : 84
文档
产品图纸
- RECEPTACLE ASSEMBLY, VERTICAL, 84 POSITION, SLIVER 2.0 ENG_CD_2327678_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2327678-3_8.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_2327678-3_8.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2327678-3_8.3d_igs.zip 英文版本
- ENG_CVM_CVM_2327678-3_8.3d_stp.zip 英文版本
数据表/目录页
- Sliver Internal Cabled Interconnect Solutions Brochure (Chinese) CHI_DS_1-1773981-4-Sliver-Datasheet-cn_0520.pdf
产品规格
- 应用规格 ENG_SS_114-130008_B1.pdf 英文版本
- 产品规格 S_108-5288_G1.tif 英文版本
- ENG_SS_108-5288_G1.pdf 英文版本
- ENG_SS_108-130021_A3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20151023_F1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
内部 I/O 连接器类型 : 符合 SFF-TA-1002 的 Sliver 解决方案
-
连接器接合对象 : PCB 卡边缘
结构特性
-
行数 : 2
-
PCB 安装方向 : 垂直
-
位数 : 84
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 1.1
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : .6 mm [ .023 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
工业标准 : DDIMM, EDSFF, Gen-Z
