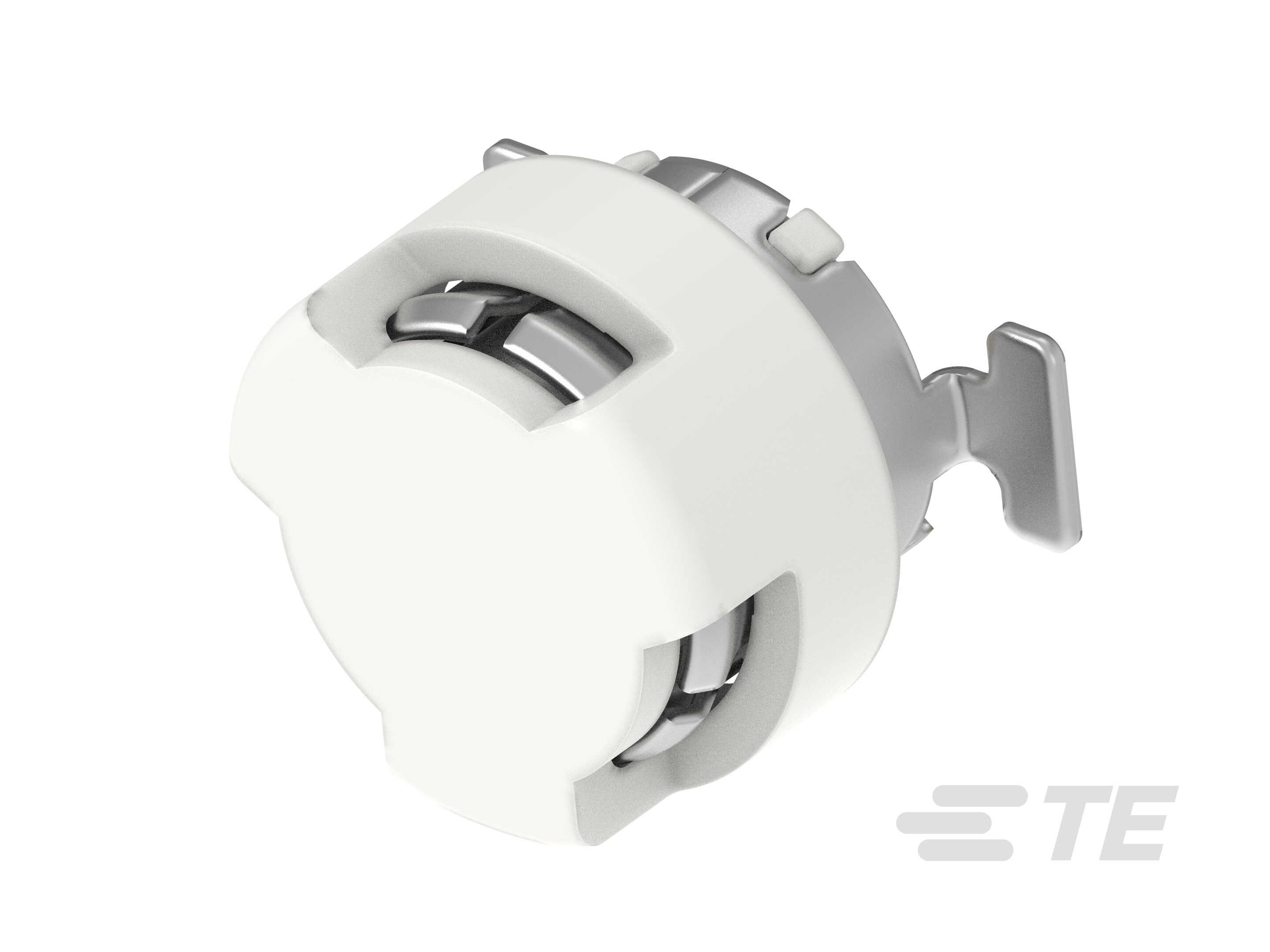

2327462-1
Shielded, Vertical, 1 Position, Board Mount, Universal Code, Power & Signal, FAKRA RF Connector System, Data Connectivity Headers
2327462-1
Shielded, Vertical, 1 Position, Board Mount, Universal Code, Power & Signal, FAKRA RF Connector System, Data Connectivity Headers
-
- FAKRA 射频连接器系统
- TE 内部编号 2327462-1
- TE 内部产品描述 FLOATING HEADER ASSY
-
可密封 : 否
-
屏蔽 : 是
-
PCB 安装方向 : 垂直
-
位数 : 1
-
连接器安装类型 : 板安装
文档
产品图纸
- Floating Header Ass'y ENG_CD_2327462_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2327462-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2327462-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2327462-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2327462-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61431_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 垂直
-
位数 : 1
主体特性
-
连接器和键控代码 : 通用
接触件特性
-
外部端子电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 土黄色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : 电源和信号
