2327435-2

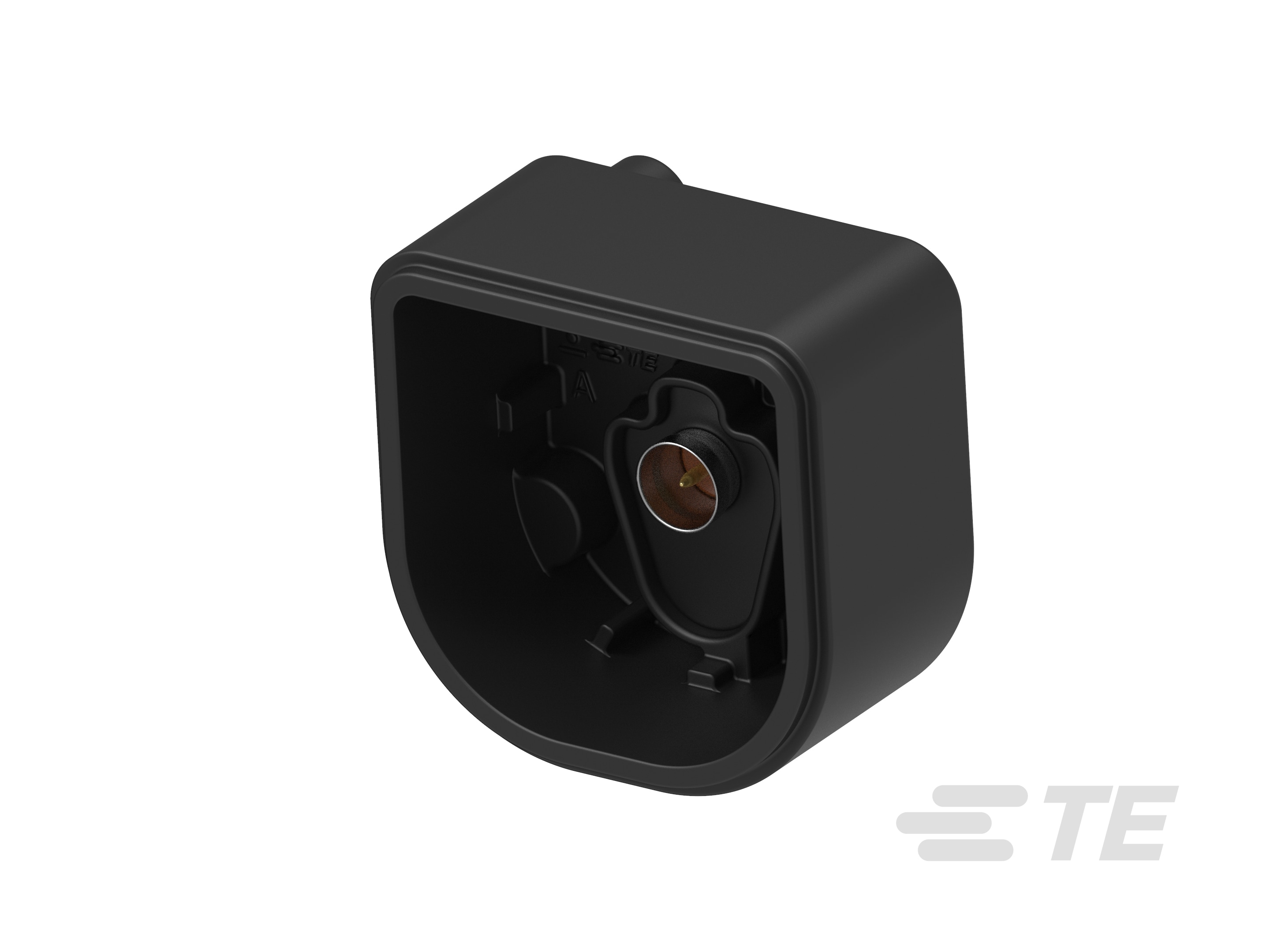

SMB RF Interface, Jack, 50 ohm, Locking, 1 GHz Operating Frequency, Wire-to-Board, 1 Position, Sealable, -40 – 105 °C, FAKRA RF Connector System
2327435-2
SMB RF Interface, Jack, 50 ohm, Locking, 1 GHz Operating Frequency, Wire-to-Board, 1 Position, Sealable, -40 – 105 °C, FAKRA RF Connector System
-
- FAKRA 射频连接器系统
- TE 内部编号 2327435-2
- TE 内部产品描述 Floating Camera Plug Connector
-
射频接口 : SMB
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） (mm): 7.49
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 锁定
文档
产品图纸
- Plug in Type Rear Body Ass'y ENG_CD_2327435_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2327435-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2327435-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2327435-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2327435-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61431_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 橡胶密封件
-
连接器产品类型 : 护套配件
-
连接器形状 : 矩形
-
射频接口 : SMB
-
射频连接器种类 : 插座
-
连接器系统 : 线到板
-
可密封 : 是
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
-
EMI 和 RFI 保护及抑制类型 : 屏蔽
主体特性
-
电缆连接器方向 : 直式
-
主体材料 : PBT GF
接触件特性
-
射频连接器中心端子电镀材料 : 金
-
射频连接器中心端子材料 : 黄铜
-
射频连接器中心端子底板材料 : 镍
机械附件
-
射频连接器耦合机制 : 锁定
-
制动器 : 带有
-
制动器类型 : 完全制动器
壳体特性
-
壳体颜色 : 黑色
尺寸
-
产品长度 (mm): 27
-
射频连接器插接外直径（近似值） (mm): 7.49
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 (°C): -40 – 105
操作/应用
-
电路应用 : 电源和信号
-
工作频率 (GHz): 1
包装特性
-
封装方法 : Tray
其他
-
电介质材料 : LCP
