2327362-6

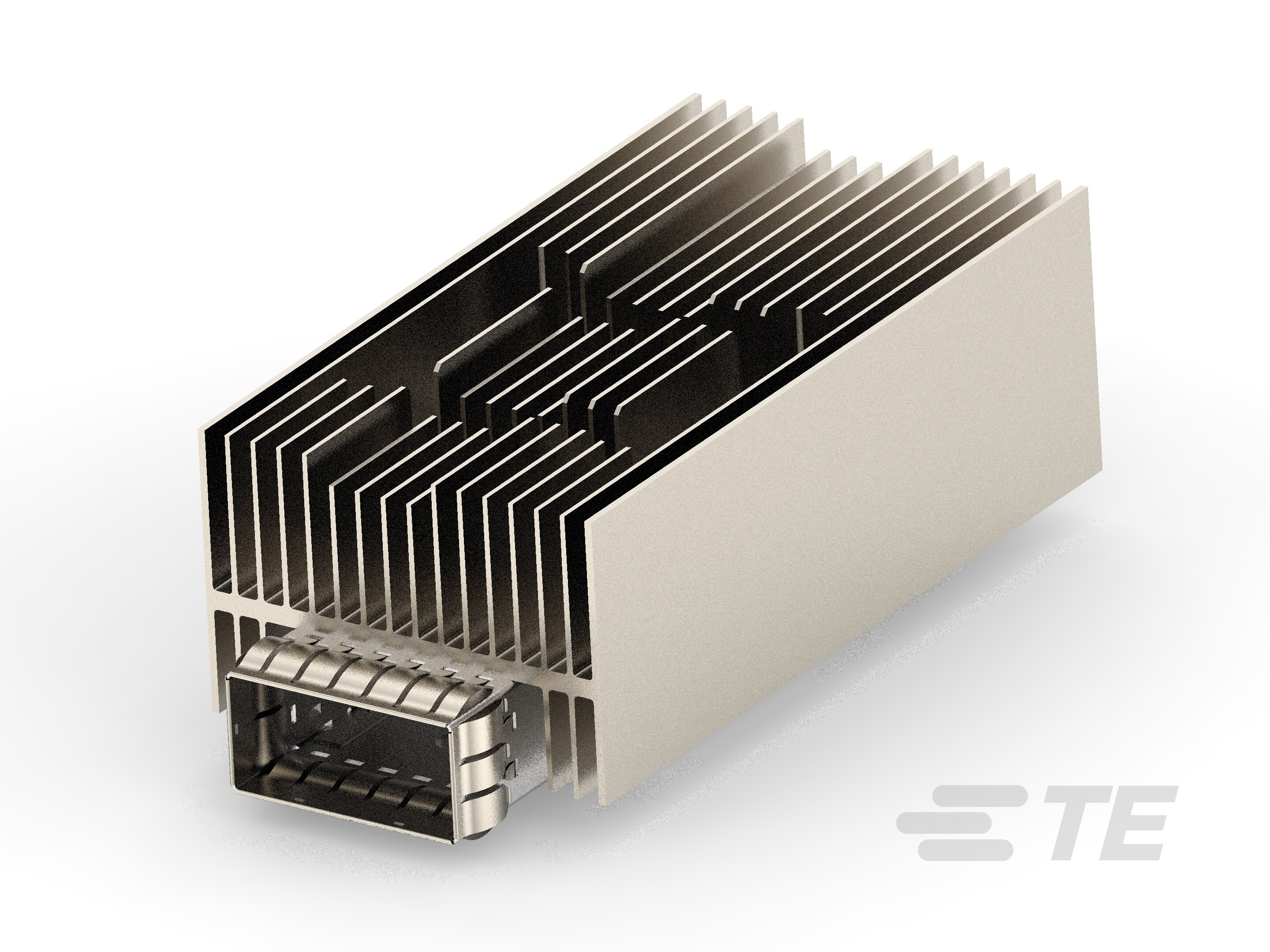

QSFP-DD, Cage Assembly, Signal, Operating Temperature Range -55 – 65 °C [-67 – 149 °F], 1 Ports, Port Matrix Configuration 1 x 1
2327362-6
QSFP-DD, Cage Assembly, Signal, Operating Temperature Range -55 – 65 °C [-67 – 149 °F], 1 Ports, Port Matrix Configuration 1 x 1
- TE 内部编号 2327362-6
- TE 内部产品描述 CAGE ASSY, QSFP-DD 1X1, STANDARD
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 否
-
电路应用 : Signal
-
工组温度范围 : -55 – 65 °C [ -67 – 149 °F ]
-
端口数量 : 1
文档
产品图纸
- CAGE ASSEMBLY, QSFP-DD STANDARD WITH EMI SPRING FINGER ENG_CD_2327362_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2327362-6_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2327362-6_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2327362-6_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2327362-6_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-60025_A3.pdf 英文版本
- 产品规格 ENG_SS_108-60122_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
包括热附件类型 : 散热器
-
笼子类型 : 单
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 否
-
外形尺寸 : QSFP-DD
结构特性
-
每个端口柱上的后部 EON 个数 : 2
-
端口数量 : 1
-
端口矩阵配置 : 1 x 1
主体特性
-
散热器高度类 : 定制
-
散热器高度 : 22.2 mm [ .874 in ]
-
散热器种类 : 前端气流
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
尺寸
-
PCB 厚度（建议） : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -55 – 65 °C [ -67 – 149 °F ]
操作/应用
-
电路应用 : Signal
其他
-
包括的光管 : 否
-
EMI 遏制特性类型 : 内部/外部 EMI 簧片
