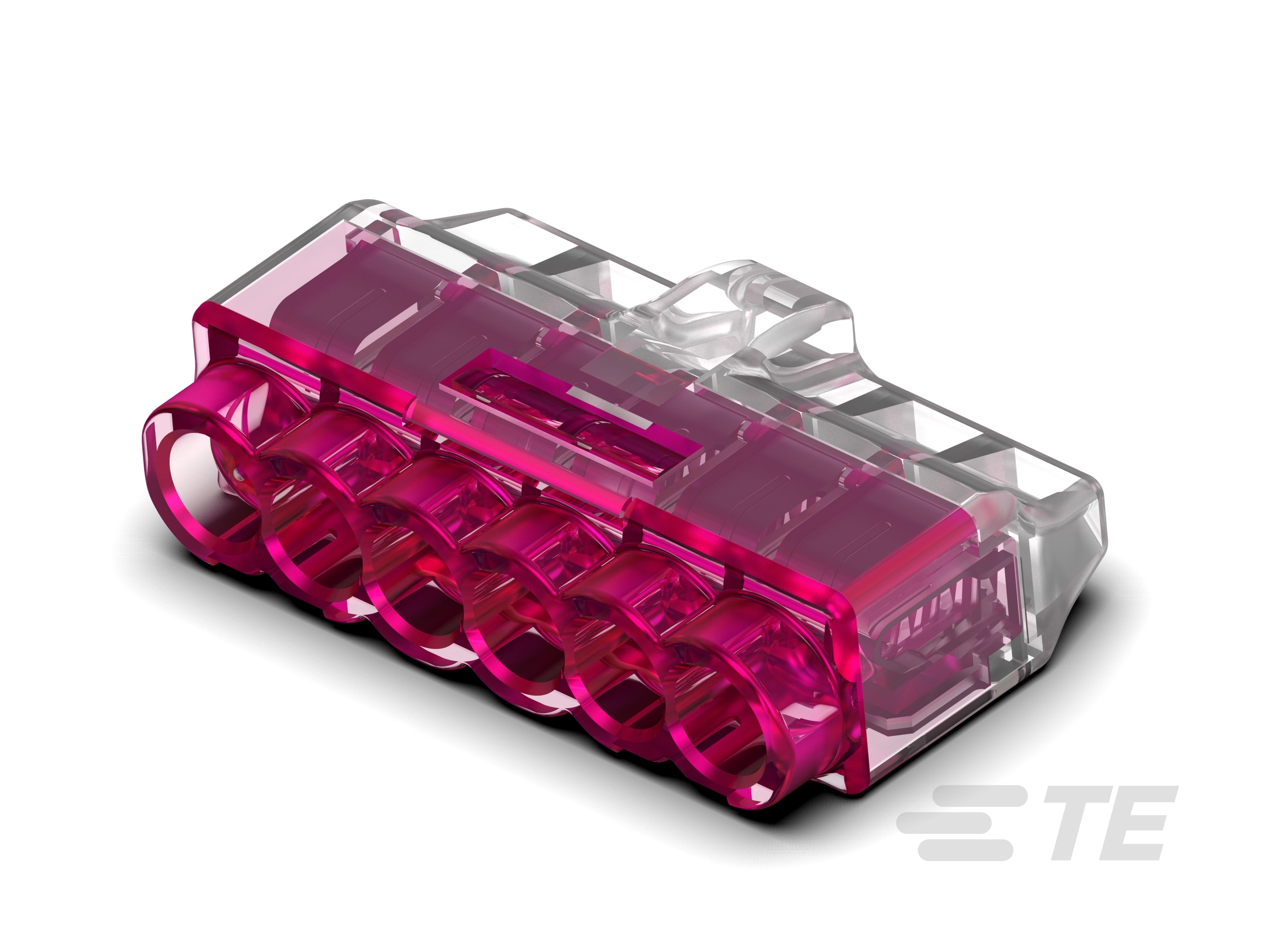

2324697-6
Purple, Closed End Splice, 22 – 12 AWG, .5 – 2.5 mm² Wire, Fully Insulated, 6 Splice Capacity, Standard, Bag/Box, Closed Barrel, Push Splice Push Grip
2324697-6
Purple, Closed End Splice, 22 – 12 AWG, .5 – 2.5 mm² Wire, Fully Insulated, 6 Splice Capacity, Standard, Bag/Box, Closed Barrel, Push Splice Push Grip
-
- 插线式接线
- TE 内部编号 2324697-6
- TE 内部产品描述 PUSH GRIP CONNECTOR 6P
-
接头类型 : 闭合端接头
-
线径 (AWG): 22 – 12
-
线径 (mm²): .5 – 2.5
-
可密封 : 否
-
对接能力 : 6
文档
产品图纸
- COMPACT PUSH GRIP CONNECTOR ENG_CD_2324697_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2324697-6_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2324697-6_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2324697-6_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2324697-6_B.3d_stp.zip 英文版本
数据表/目录页
- COMPACT PUSH GRIP WIRE CONNECTORS ENG_DS_1-1773964-1_1018.pdf 英文版本
产品规格
- Product spec for Grip family ENG_SS_108-133106_9.pdf 英文版本
- 应用规格 ENG_SS_114-133106_B.pdf 英文版本
- 产品规格 ENG_SS_108-133070_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-133072_B.pdf 英文版本
- 使用说明书（非美国） ENG_SS_408-133106_A.pdf 英文版本
机构认证
- FIMKO 证书 ENG_AAD_SGS_FIMKO_ENEC_FI_2018071_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 闭合端接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
对接能力 : 6
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电流 (A): 24
-
工作电压 (VAC): 600
主体特性
-
接头特性 : 标准
-
主要产品颜色 : 紫色
接触件特性
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 12
-
线径 (mm²): .5 – 2.5
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与已批准的标准产品兼容 : IEC 60988-2-2 | UL 486C
-
与机构/标准产品兼容 : IEC | UL
-
符合政府资质的接头 : 否
包装特性
-
封装方法 : 袋/盒
