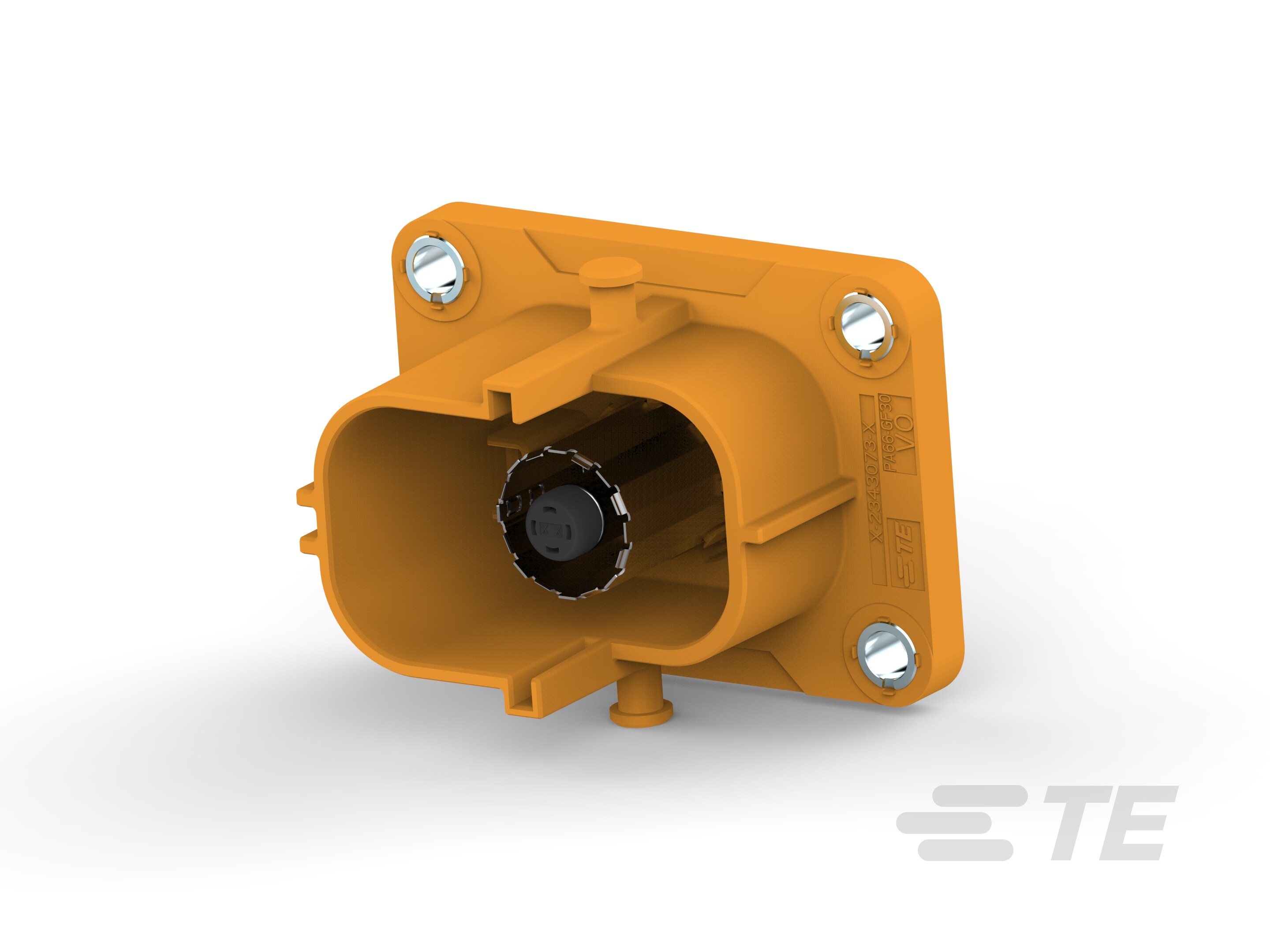

2324108-1
Vertical, Wire-to-Device / Wire-to-Panel, 1 Position, 1 Rows, Silver (Ag), Sealable, Wire & Cable, 200A Contact Current Rating (Max), AMP+ HVP800
2324108-1
Vertical, Wire-to-Device / Wire-to-Panel, 1 Position, 1 Rows, Silver (Ag), Sealable, Wire & Cable, 200A Contact Current Rating (Max), AMP+ HVP800
-
- HIVONEX
- AMP+ HVP800
- TE 内部编号 2324108-1
- TE 内部产品描述 1POS,P2P,HDR ASSY,COD A,UL94V-0
-
PCB 安装方向 : 垂直
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 200
-
电路应用 : 电源和信号
文档
产品图纸
- P2P 1P HEADER ASSY ENG_CD_2324108_C3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2324108-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2324108-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2324108-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2324108-1_A.3d_stp.zip 英文版本
数据表/目录页
- HIVONEX CONNECTORS & CHARGING SOLUTIONS ENG_CS_3-1773983-4_A.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-101481_A.pdf 英文版本
- ENG_SS_108-101439_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-32451_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
节数 : 1
-
信号位置数量 : 1
-
PCB 安装方向 : 垂直
电气特征
-
标称电压架构 (V): 850
-
额定电压（最大值） (VDC): 650
-
工作电压 (VDC): 850
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 橙色
接触件特性
-
接合插针直径 : 8 mm [ .315 in ]
-
端子额定电流（最大值） (A): 200
机械附件
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
尺寸
-
连接器长度 (mm): 69
-
连接器宽度 (mm): 50
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : 电源和信号
行业标准
-
IP 等级 : IP2XB
