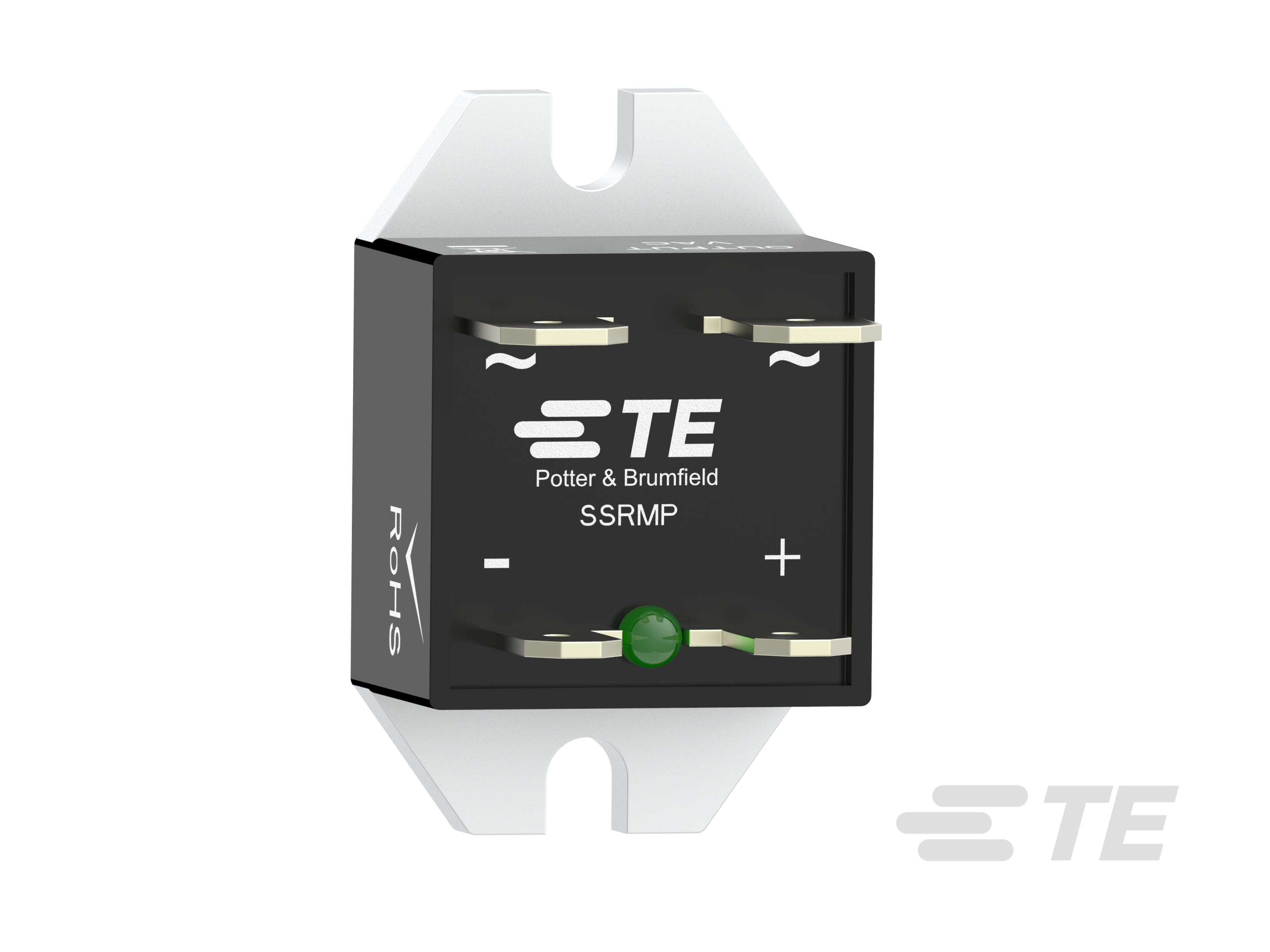

SSRMP-480D25
DC Input Solid State Relay, 1 Form A SPST-NO, 4 – 32 VDC Input, 48 – 480 Vrms Output, AC Output, Panel Mount, Potter & Brumfield SSRMP Mini-Puck
SSRMP-480D25
DC Input Solid State Relay, 1 Form A SPST-NO, 4 – 32 VDC Input, 48 – 480 Vrms Output, AC Output, Panel Mount, Potter & Brumfield SSRMP Mini-Puck
-
- Potter & Brumfield SSRMP Mini-Puck
- TE 内部编号 2323802-4
- TE 内部产品描述 SSRMP-480D25 = Mini Puck,25A,480V AC
-
输入电流类型 : 直流
-
端子排列方式 : 1 Form A SPST-NO
-
输入电压 (VDC): 4 – 32
-
额定输出电压 (Vrms): 48 – 480
-
输出开关 : 零
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2323802-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2323802-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2323802-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2323802-4_A.3d_stp.zip 英文版本
数据表/目录页
- SSRMP_Datasheet ENG_DS_SSRMP_2.pdf 英文版本
机构认证
- UKCA_CERT_N84_00006_C1 ENG_AAD_UKCA_CERT_N84_00006_C1_1.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_N84_00006_C1_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
输入电压 (VDC): 4 – 32
-
额定输出电压 (Vrms): 48 – 480
主体特性
-
主要产品颜色 : 黑色
-
产品重量 : 18.3 g [ .65 oz ]
端接特性
-
继电器连接类型 : 端子
-
端子配置 : 快速连接端子
机械附件
-
产品安装特性类型 : 带安装槽的法兰
-
产品安装类型 : 面板安装
尺寸
-
产品长度 : 35.5 mm [ 1.39 in ]
-
产品宽度 : 21.8 mm [ .858 in ]
-
产品高度 : 23.5 mm [ .925 in ]
使用环境
-
工组温度范围 : -30 – 80 °C [ -22 – 176 °F ]
操作/应用
-
输入电流类型 : 直流
-
输出开关 : 零
-
输出电流类型 : 交流
