2323765-1

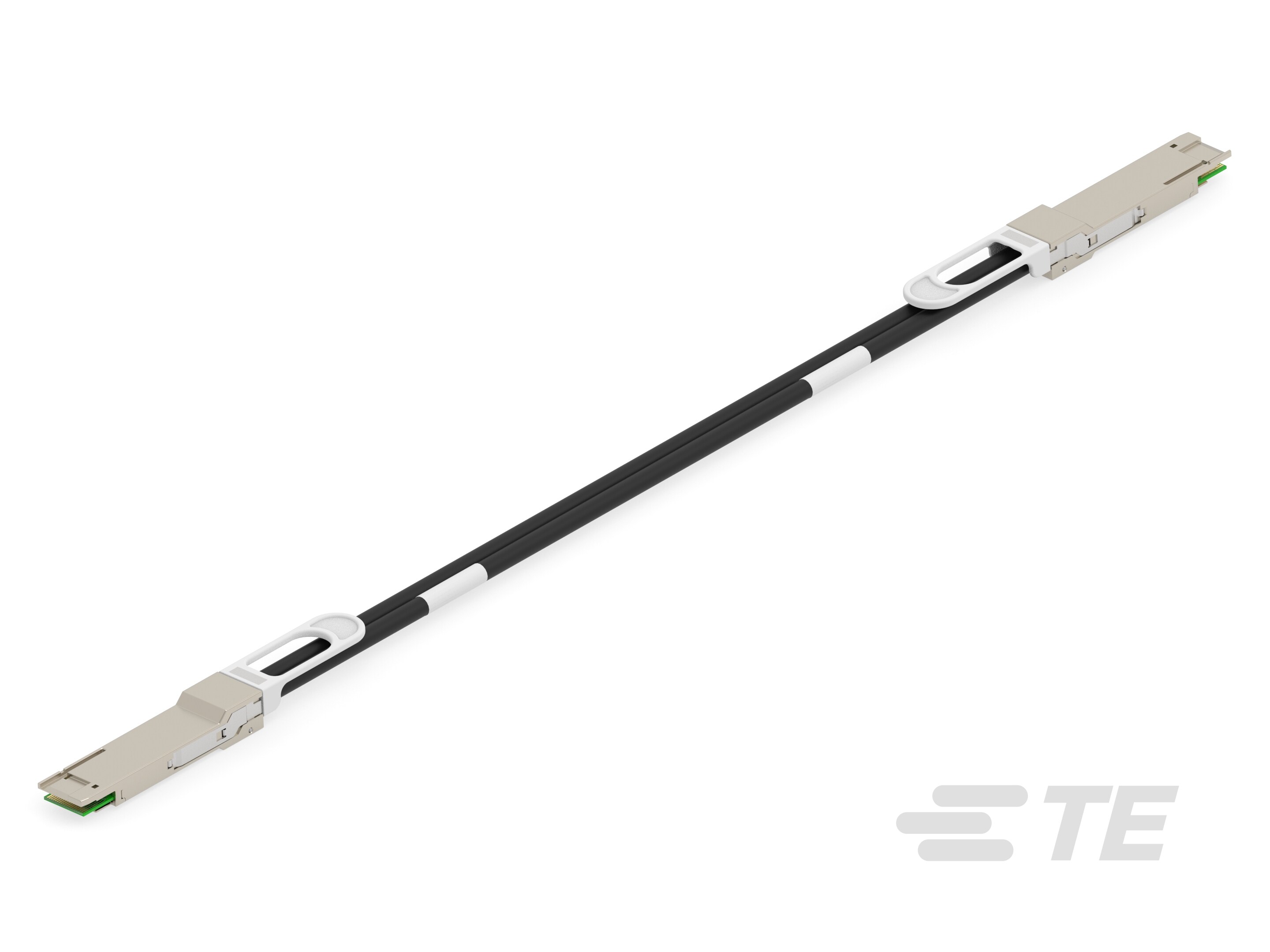

QSFP-DD Cable Assembly, 32 Positions, .5 m [1.64 ft], 56 Gb/s, Black Cable, Shielded, 32 AWG, .2 mm² Wire, QSFP-DD Plug End A, QSFP-DD Plug End B
2323765-1
QSFP-DD Cable Assembly, 32 Positions, .5 m [1.64 ft], 56 Gb/s, Black Cable, Shielded, 32 AWG, .2 mm² Wire, QSFP-DD Plug End A, QSFP-DD Plug End B
-
- QSFP-DD
- TE 内部编号 2323765-1
- TE 内部产品描述 DD-DD, 32AWG 2-8PR, 0.5M
-
线束类型 : QSFP-DD
-
位数 : 32
-
电缆组件长度 : .5 m [ 1.64 ft ]
-
数据速率 (Gb/s): 56
-
电缆颜色 : 黑色
文档
产品图纸
- CABLE ASSY, 32 AWG QSFP-DD ENG_CD_2323765_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2323765-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2323765-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2323765-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2323765-1_1.3d_stp.zip 英文版本
数据表/目录页
- QSFP-DD Connectors and Cable Assemblies Portfolio Overview (English) ENG_DS_1-1773960-5-qsfp-dd-data-sheet_0620.pdf 英文版本
- QSFP-DD Connectors and Cable Assemblies Portfolio Overview (Chinese) CHI_DS_1-1773979-9-qsfp-dd-brochure_0620.pdf
产品规格
- 产品规格 ENG_SS_108-130017_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-60087_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类别 : 高速
-
插销种类 : 拉片释放
-
线束类型 : QSFP-DD
-
电缆种类 : Madison TurboTwin - 圆形夹套式
-
电缆组件（A 端） : QSFP-DD 插头
-
电缆组件（B 端） : QSFP-DD 插头
结构特性
-
位数 : 32
-
线对数量 : 16
-
信号位置数量 : 32
电气特征
-
阻抗 (Ω): 100
信号特征
-
数据速率 (Gb/s): 56
主体特性
-
绝缘套管材料 : PVC
-
电缆颜色 : 黑色
-
电缆易燃性等级 : VW-1
机械附件
-
接合对准 : 不带
壳体特性
-
外壳材料 : 锌合金
尺寸
-
线径 (AWG): 32
-
线径 (mm²): .2
-
电缆外径 : 5.6 mm [ .221 in ]
操作/应用
-
屏蔽 : 是
-
无卤素 : 否
其他
-
电缆组件配置 : 双头
-
电缆组件长度 : .5 m [ 1.64 ft ]
