2322946-1

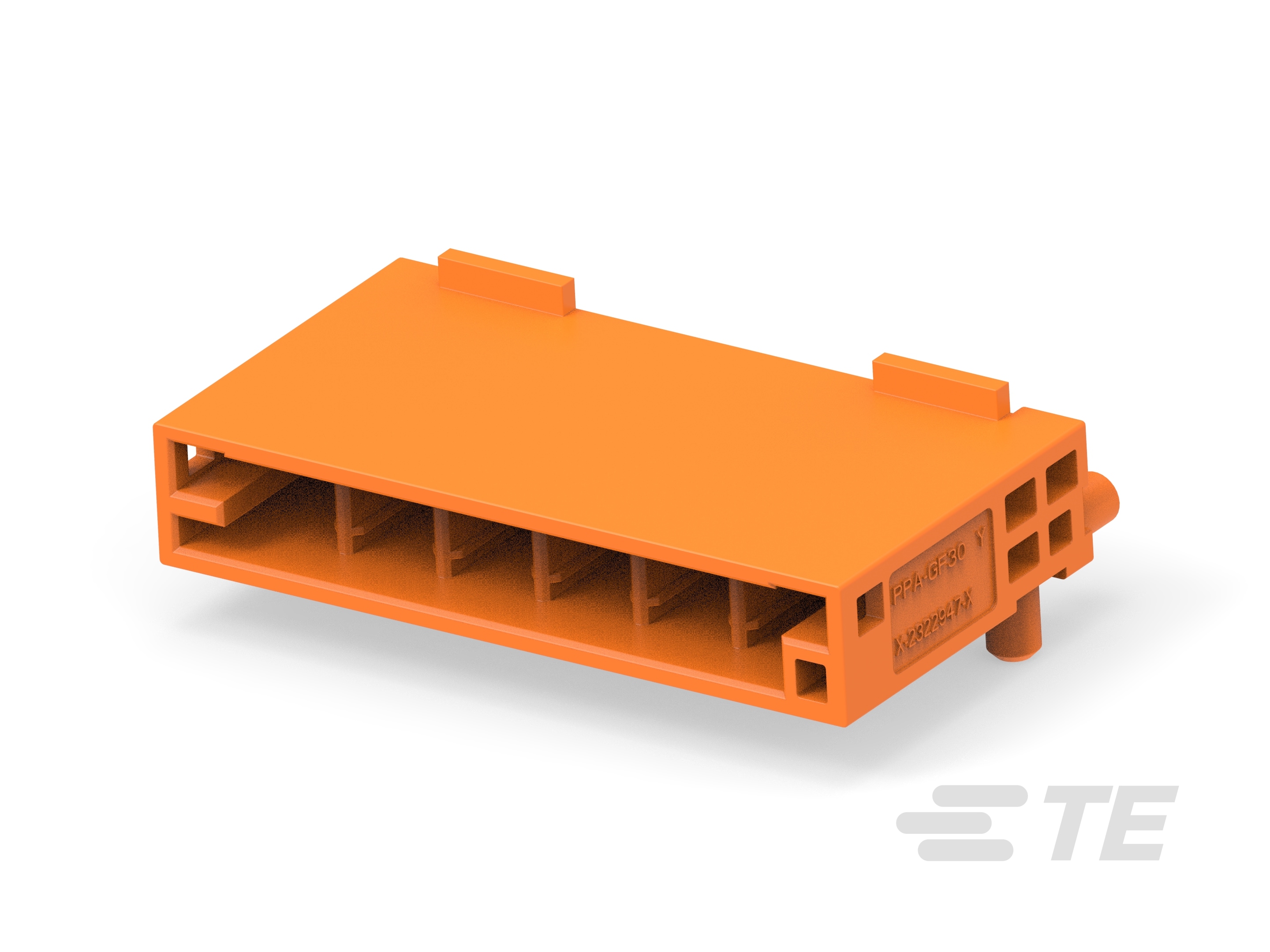

Horizontal, Cable-to-Board, 6 Position, 1 Rows, 6.35mm [.25in] Centerline, Tin (Sn), Printed Circuit Board, 5A Contact Current Rating (Max), Orange
2322946-1
Horizontal, Cable-to-Board, 6 Position, 1 Rows, 6.35mm [.25in] Centerline, Tin (Sn), Printed Circuit Board, 5A Contact Current Rating (Max), Orange
- TE 内部编号 2322946-1
- TE 内部产品描述 6POS,TAB0.63X0.63,HDR ASSY,90DEG
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 5
文档
产品图纸
- HV DETECTING HEADER ASSY RIGHT ANGLE ENG_CD_2322946_B5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2322946-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2322946-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2322946-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2322946-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-32179_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 橙色
接触件特性
-
端子额定电流（最大值） (A): 5
端接特性
-
PCB 端接方法 : 通孔 - 焊接
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
焊接工艺 : 回流焊接
