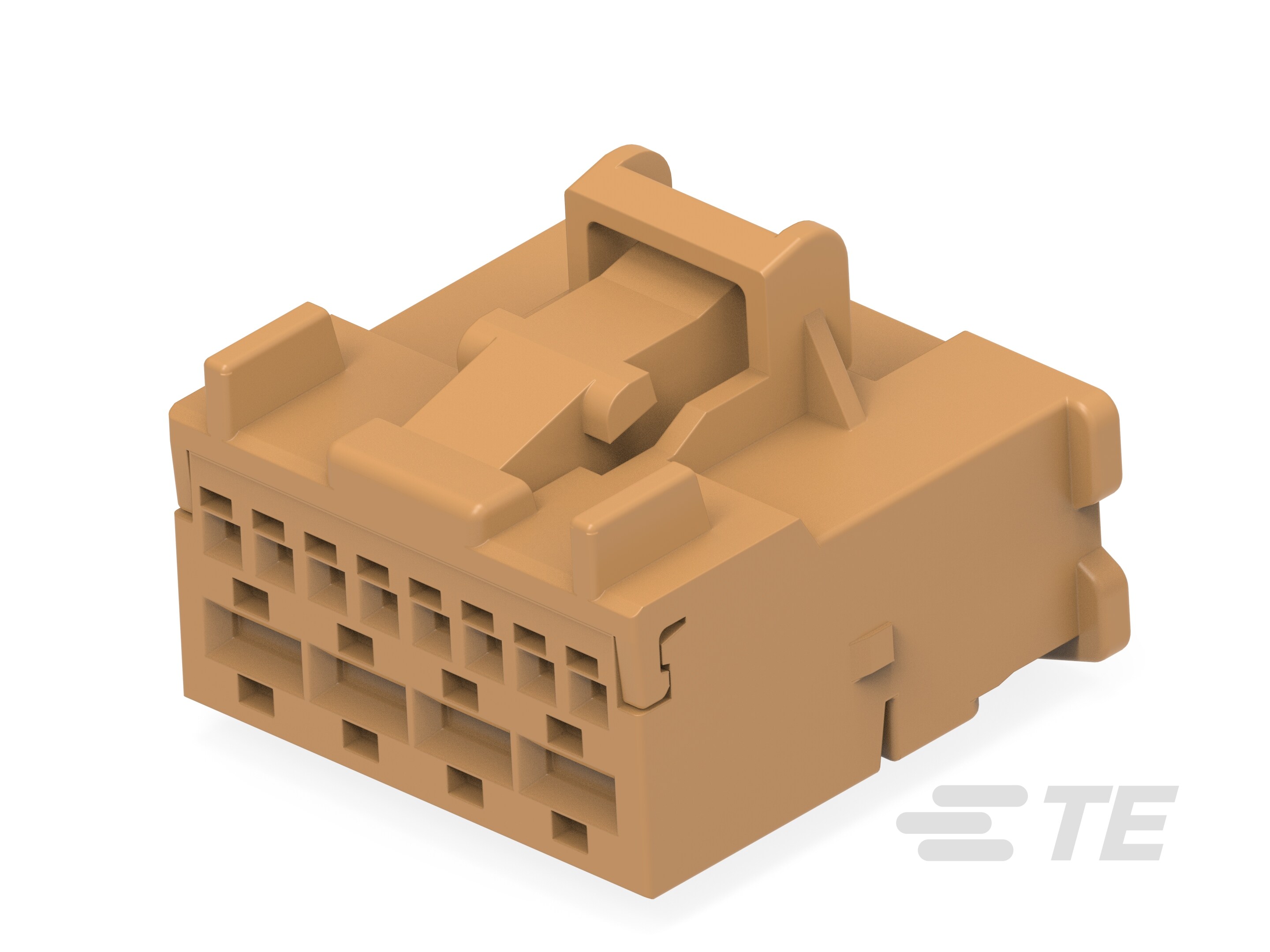

12 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5 mm [.098 in / .197 in] Centerline, Brown, Wire & Cable
2322347-2
12 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5 mm [.098 in / .197 in] Centerline, Brown, Wire & Cable
- TE 内部编号 2322347-2
- TE 内部产品描述 12POS,HYBRID,REC HSG,UNSLD,COD 2
-
位数 : 12
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .63, 2.8
-
对接公端宽度 (in): .025, .11
-
连接器系统 : 线到板
-
中心线（间距） (mm): 2.5, 5
-
中心线（间距） (in): .098, .197
文档
产品图纸
- HYBRID MQS 8POS./MCP2.8K 4POS., REC., HSG. ENG_CD_2322347_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2322347-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2322347-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2322347-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2322347-2_A.3d_stp.zip 英文版本
产品规格
- TecMCP 2.8 SERIES HEADER ENG_SS_108-101599_A2.pdf 英文版本
- 应用规格 ENG_SS_114-18630_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 2
主体特性
-
主要产品颜色 : 褐色
接触件特性
-
端子大小 : .63mm, 2.8K
-
对接公端宽度 (mm): .63, 2.8
-
对接公端宽度 (in): .025, .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.5, 5
-
中心线（间距） (in): .098, .197
尺寸
-
连接器高度 : 10.46 mm [ .41 in ]
-
产品长度 : 24.8 mm [ .976 in ]
-
行间距 : 3.9 mm [ .153 in ]
-
产品宽度 : 23.2 mm [ .913 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
其他
-
能够保证连接器位置 : 否
