2321525-1

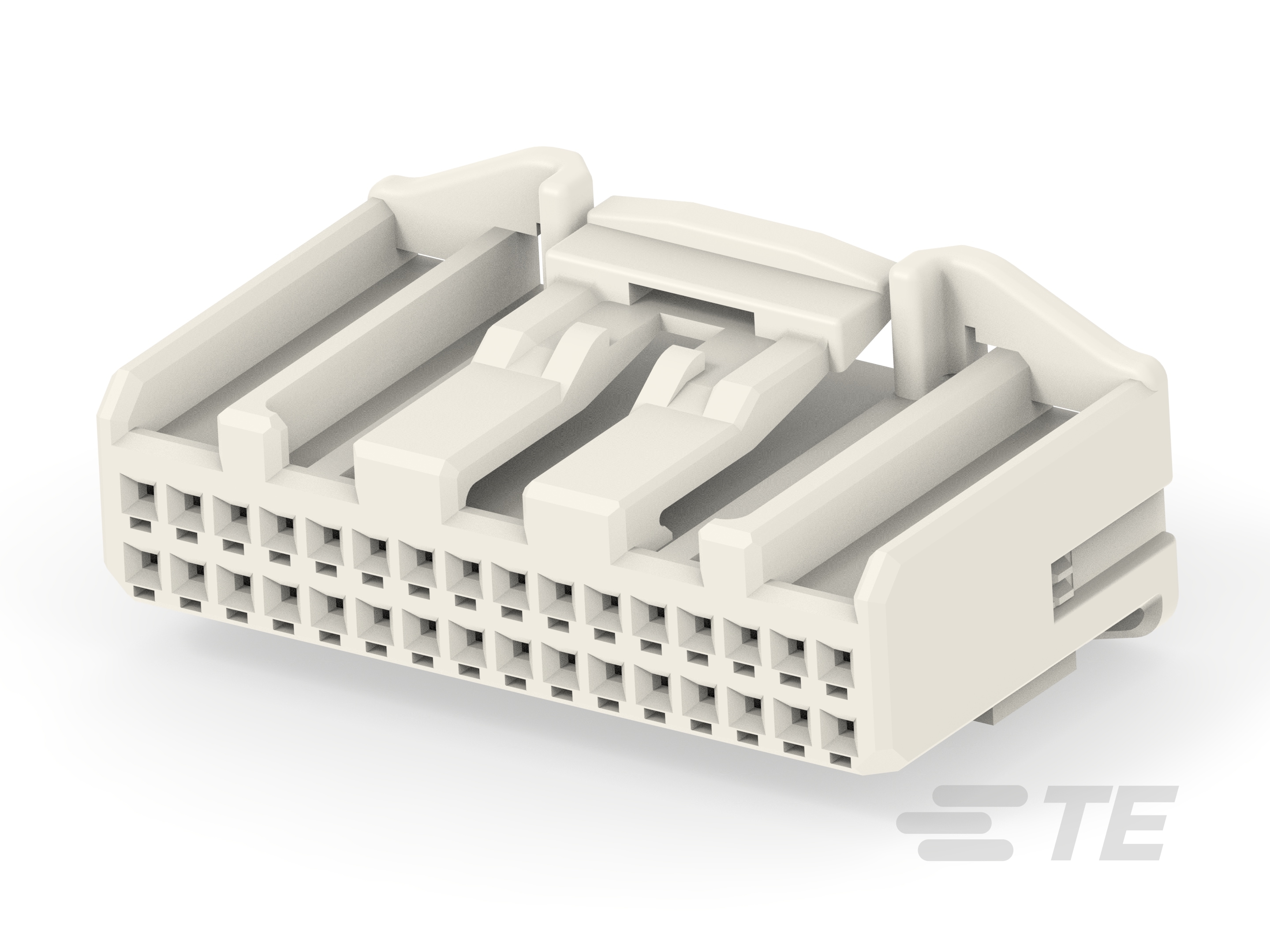

32 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.2 mm [.087 in] Centerline, Natural, Wire & Cable, Signal
2321525-1
32 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.2 mm [.087 in] Centerline, Natural, Wire & Cable, Signal
- TE 内部编号 2321525-1
- TE 内部产品描述 32POS,TH 025,REC HSG ASSY,UNSLD
-
连接器和壳体类型 : 母端子护套
-
位数 : 32
-
可密封 : 否
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
行数 : 2
文档
产品图纸
- 025 SERIES 32 POSITION PLUG HOUSING ASSEMBLY ENG_CD_2321525_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2321525-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2321525-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2321525-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2321525-1_A1.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5250_C1.tif 日语
- JPN_SS_114-5250_C1.pdf 日语
- 产品规格 JPN_SS_108-5668_H8.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 32
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 土黄色
-
连接器和键控代码 : A
接触件特性
-
端子大小 : .63mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.2 mm [ .087 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
