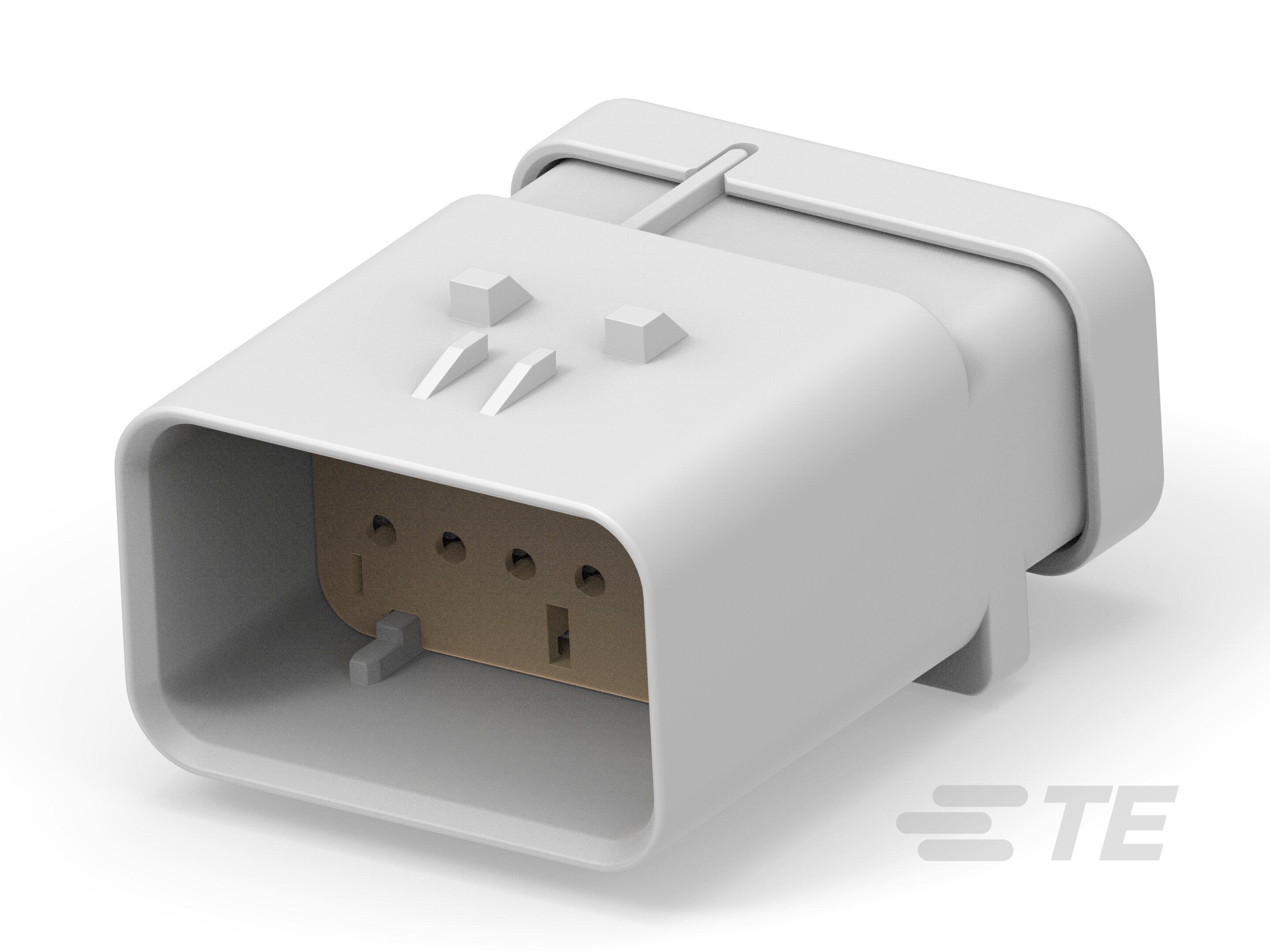

Name: AS16,CAP ASSY,HT,12P,N SEAL,CODE A
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

空白孔位 : 0
位数 : 12
行数 : 2

电气特征

工作电压 (VDC): 250
工作电压 (VAC): 250
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 灰色
连接器和键控代码 : A

接触件特性

端子类型 : 插针
端子大小 : 1.6mm
接合插针直径 : 1.6 mm [ .062 in ]

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 按附件添加
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF
中心线（间距） : 4.5 mm [ .177 in ]

尺寸

连接器高度 : 26.65 mm [ 1.049 in ]
产品长度 : 47.55 mm [ 1.872 in ]
产品宽度 : 37.6 mm [ 1.48 in ]
行间距 : 5.3 mm [ .209 in ]

使用环境

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
工作温度（最大值） : 150 °C [ 302 °F ]

行业标准

UL 阻燃性等级 : UL 94V-0
IP 等级 : IP67

包装特性

封装方法 : Bag

其他

可维修 : 是
能够保证连接器位置 : 否

2320918-1

12 V, 12 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Gray, Wire & Cable, AMPSEAL 16

2320918-1

12 V, 12 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Gray, Wire & Cable, AMPSEAL 16

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 12

可密封 : 是

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 公端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

空白孔位 : 0

位数 : 12

行数 : 2

电气特征

工作电压 (VDC): 250

工作电压 (VAC): 250

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 灰色

连接器和键控代码 : A

接触件特性

端子类型 : 插针

端子大小 : 1.6mm

接合插针直径 : 1.6 mm [ .062 in ]

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 按附件添加

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF

中心线（间距） : 4.5 mm [ .177 in ]

尺寸

连接器高度 : 26.65 mm [ 1.049 in ]

产品长度 : 47.55 mm [ 1.872 in ]

产品宽度 : 37.6 mm [ 1.48 in ]

行间距 : 5.3 mm [ .209 in ]

使用环境

工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

工作温度（最大值） : 150 °C [ 302 °F ]

行业标准

UL 阻燃性等级 : UL 94V-0

IP 等级 : IP67

包装特性

封装方法 : Bag

其他

可维修 : 是

能够保证连接器位置 : 否
