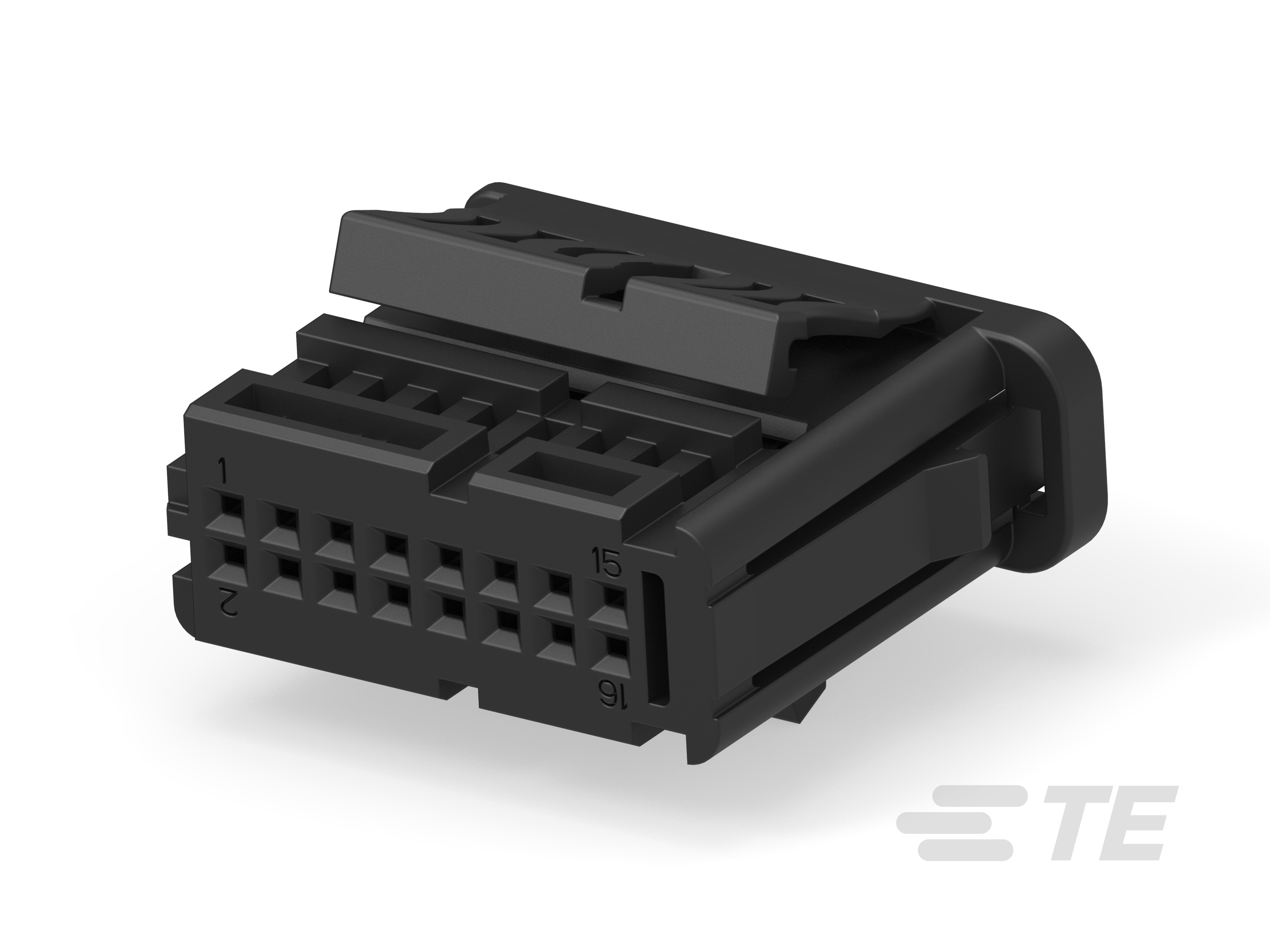

2320016-1
16 Position Housing, Receptacle, Cable-to-Board / Cable-to-Cable, 1.8 mm [.071 in] Centerline, Black, Wire & Cable, Signal, Hybrid
2320016-1
16 Position Housing, Receptacle, Cable-to-Board / Cable-to-Cable, 1.8 mm [.071 in] Centerline, Black, Wire & Cable, Signal, Hybrid
-
- NanoMQS
- .50 连接器系统 ,
- Nano MQS
- TE 内部编号 2320016-1
- TE 内部产品描述 16POS,NANOMQS,REC HSG,COD A
-
连接器和壳体类型 : 母端
-
位数 : 16
-
可密封 : 否
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
行数 : 2
文档
产品图纸
- 4-22 pol., NanoMQS, Buchsengehaeuse 4-22 POS., NanoMQS, REC. HOUSING ENG_CD_2303280_A1.pdf 英文版本
- 4-22 POS., NanoMQS, REC. HOUSING ENG_CD_2441183_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2320016-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2320016-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2320016-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2320016-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94033_G.pdf 英文版本
- ENG_SS_114-94491_B2.pdf 英文版本
- 产品规格 ENG_SS_108-94288_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
主要锁定特性 : 锁定枪
-
连接器系统 : 缆到板 | 缆到缆
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .4mm | .5mm
-
对接公端宽度 : .5 mm [ .02 in ]
-
端子额定电流（最大值） (A): 3
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF10
-
中心线（间距） : 1.8 mm [ .071 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
