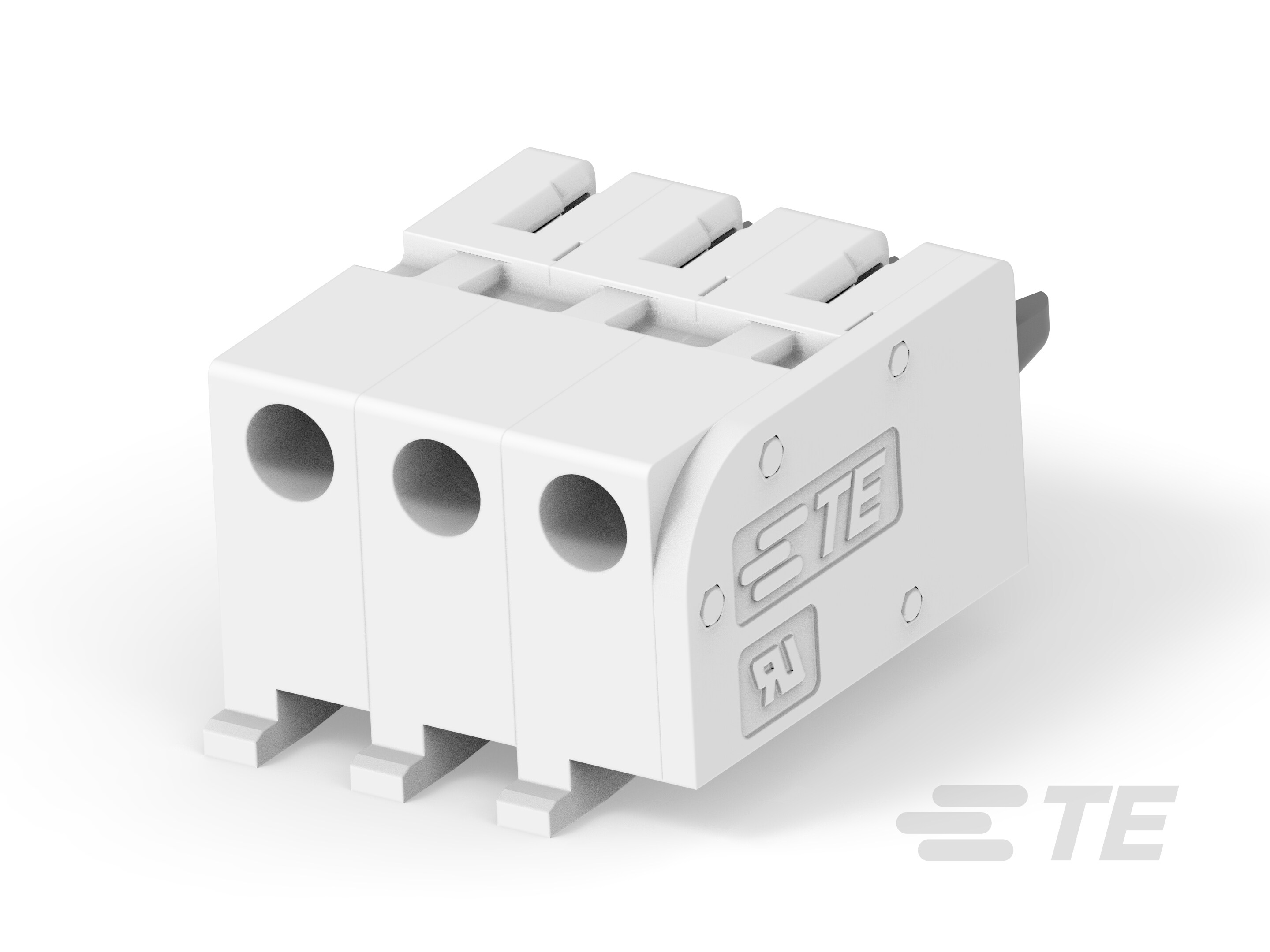

2319461-3
Wire-to-Component, 3 Position, 5 mm [.196 in] Centerline, Wire & Cable, Power, BUCHANAN WireMate Two-Piece Poke-In Series, Poke-In Connectors
2319461-3
Wire-to-Component, 3 Position, 5 mm [.196 in] Centerline, Wire & Cable, Power, BUCHANAN WireMate Two-Piece Poke-In Series, Poke-In Connectors
-
- Buchanan WireMate
- BUCHANAN WireMate 两件式插入系列
- TE 内部编号 2319461-3
- TE 内部产品描述 TWO-PIECE POKE-IN, 5MM CONN, 3 POS
- 所有 Poke-In Connectors, Two-Piece (14)
-
连接器系统 : 线到部件
-
位数 : 3
-
中心线（间距） : 5 mm [ .196 in ]
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 5
文档
产品图纸
- BUCHANAN WireMate POKE-IN CONNECTOR,5mm PITCH ENG_CD_2319461_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2319461-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2319461-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2319461-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2319461-3_A.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN WireMate TWO-PIECE POKE-IN SERIES ENG_DS_1-1773929-6-BuchananWireMatePokeIn_2504.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-133105_B.pdf 英文版本
- 产品规格 ENG_SS_108-133105_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E60677_20180501_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到部件
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 5
机械附件
-
连接器安装类型 : 壁装
壳体特性
-
中心线（间距） : 5 mm [ .196 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源
