2318967-1
Others, Mini ATM Fuse, 12 Fuses (Maximum), 6 Fuses (Minimum), Micro Relay, Modular Hard Wired Fuse and Relay Box, Other Hard Wired Boxes
2318967-1
Others, Mini ATM Fuse, 12 Fuses (Maximum), 6 Fuses (Minimum), Micro Relay, Modular Hard Wired Fuse and Relay Box, Other Hard Wired Boxes
-

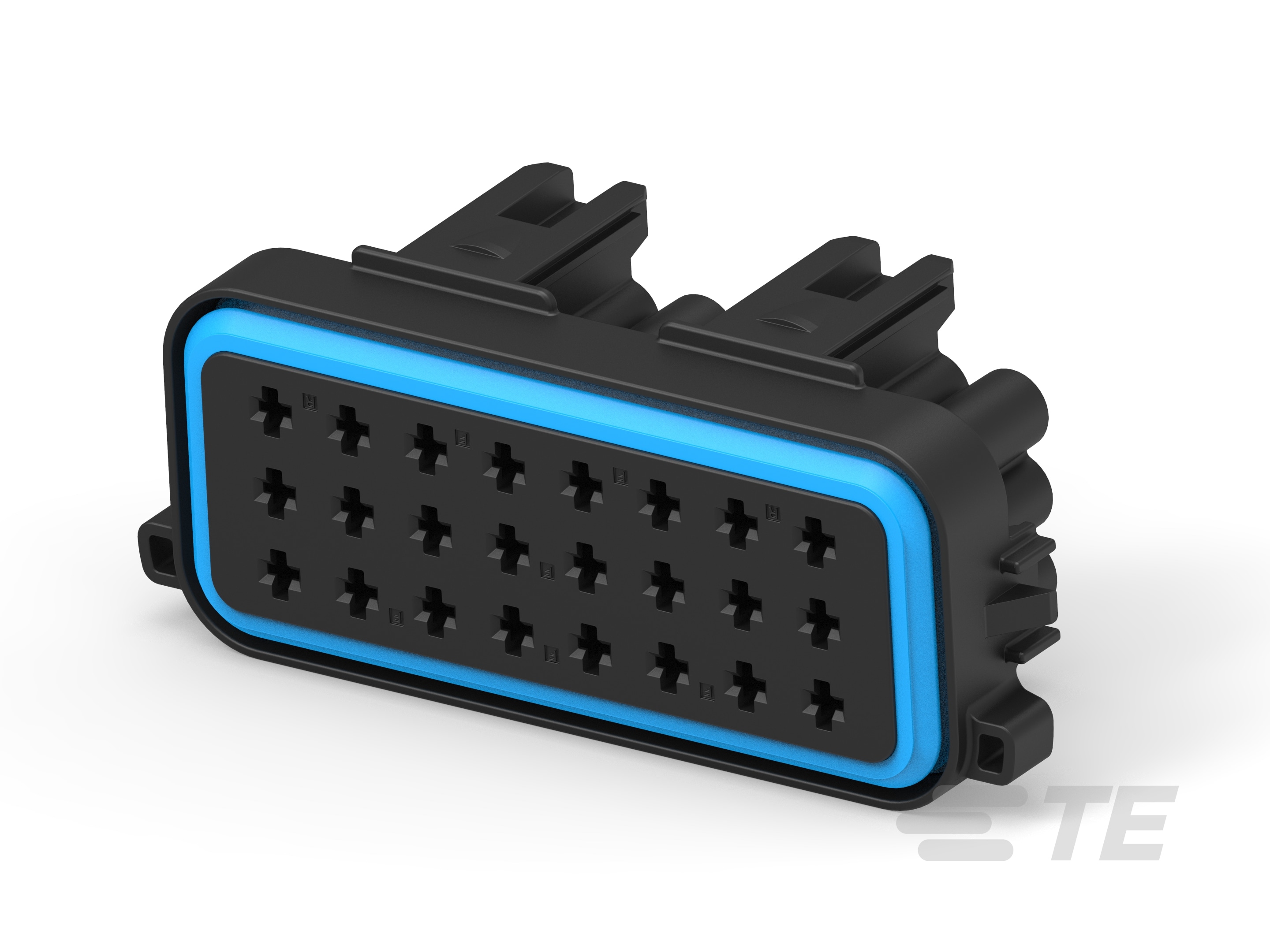

- 模块化硬线式保险丝和继电器盒
- TE 内部编号 2318967-1
- TE 内部产品描述 24POS,AMP MCP 2.8,REC HSG ASSY,SLD
-
元件类型 : 其他
-
保险丝类型 : 微型 ATM 保险丝
-
保险丝数量（最大值） : 12
-
保险丝数量（最小值） : 6
-
与继电器类型兼容 : Micro 继电器
文档
产品图纸
- 24P MINI FUSE/RELAY BOX HOUSING ASSY ENG_CD_2318967_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2318967-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2318967-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2318967-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2318967-1_A.3d_stp.zip 英文版本
数据表/目录页
- ICT Fuse and Relay Enclosures ENG_DS_ICT_Fuse_and_Relay_Enclosures_1.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-94529_A.pdf 英文版本
- 产品规格 ENG_SS_108-94651_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
元件类型 : 其他
-
保险丝类型 : 微型 ATM 保险丝
-
与继电器类型兼容 : Micro 继电器
-
可密封 : 是
-
主要锁定特性 : 端子上, 锁定枪
结构特性
-
保险丝数量（最大值） : 12
-
保险丝数量（最小值） : 6
-
继电器数量（最大值） : 2
-
继电器数量（最小值） : 0
-
位数 : 24
电气特征
-
标称电压架构 (V): 24
主体特性
-
辅助锁 : 否
接触件特性
-
端子额定电流（最大值） (A): 30
壳体特性
-
中心线（间距） : 7.8 mm [ .307 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
行业标准
-
IP 等级 : IP67
-
UL 阻燃性等级 : UL 94V-0
