2317373-1

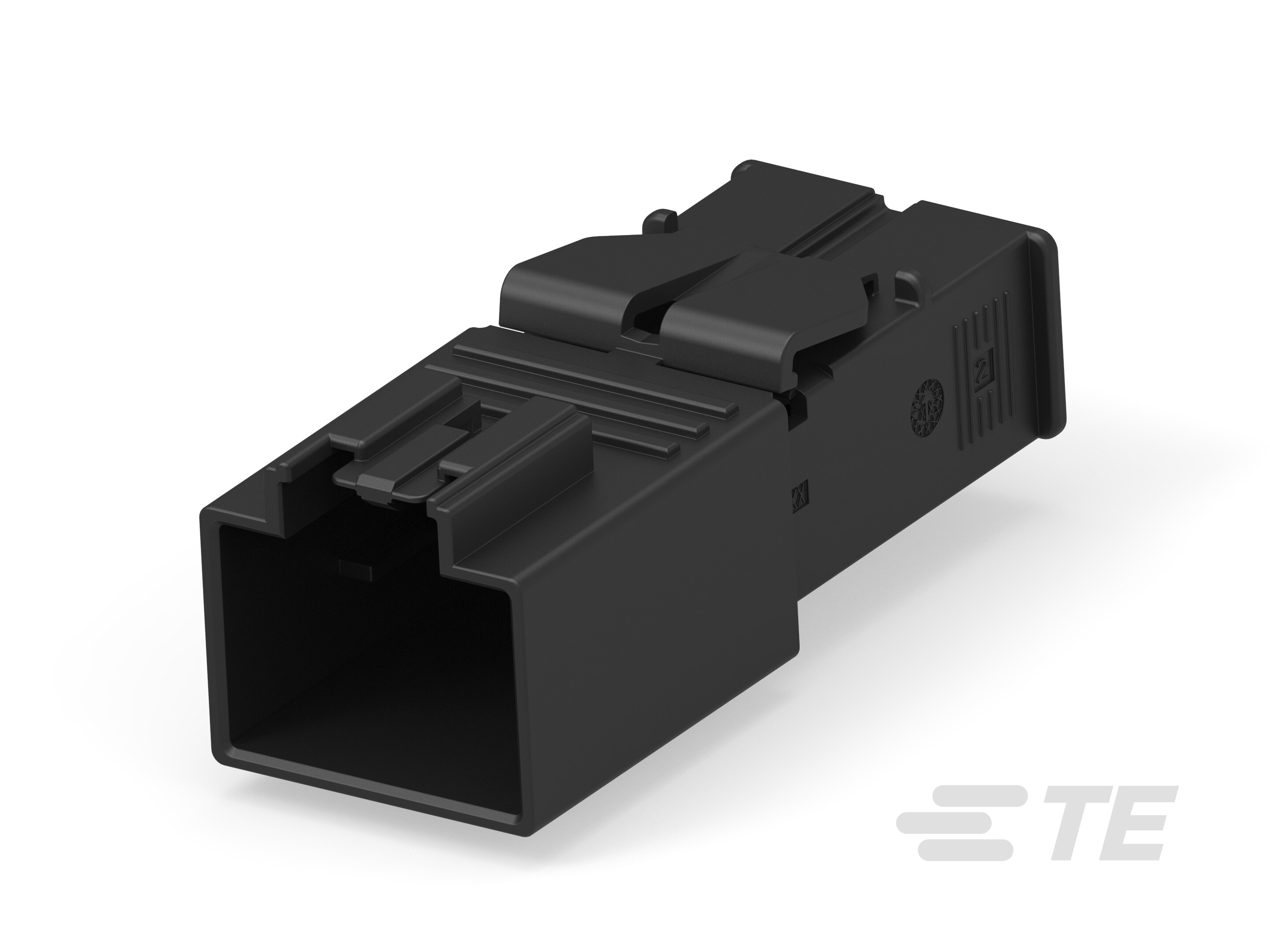

2 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Cable Mount (Free-Hanging), A Code, MCON Interconnection System
2317373-1
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Cable Mount (Free-Hanging), A Code, MCON Interconnection System
-
- MCON
- MCON 互连系统
- TE 内部编号 2317373-1
- TE 内部产品描述 2P MCON 9.5 CAP HOUSING, KEY A
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 否
-
行数 : 2
-
能够保证连接器位置 : 否
文档
产品图纸
- CAP HOUSING 2P 9.5MM INLINE CONNECTOR ENG_CD_2317373_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2317373-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2317373-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2317373-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2317373-1_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-162005_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 9.5mm
-
对接公端宽度 : 9.5 mm [ .375 in ]
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
尺寸
-
行间距 : 5.5 mm [ .216 in ]
其他
-
能够保证连接器位置 : 否
