2317063-2

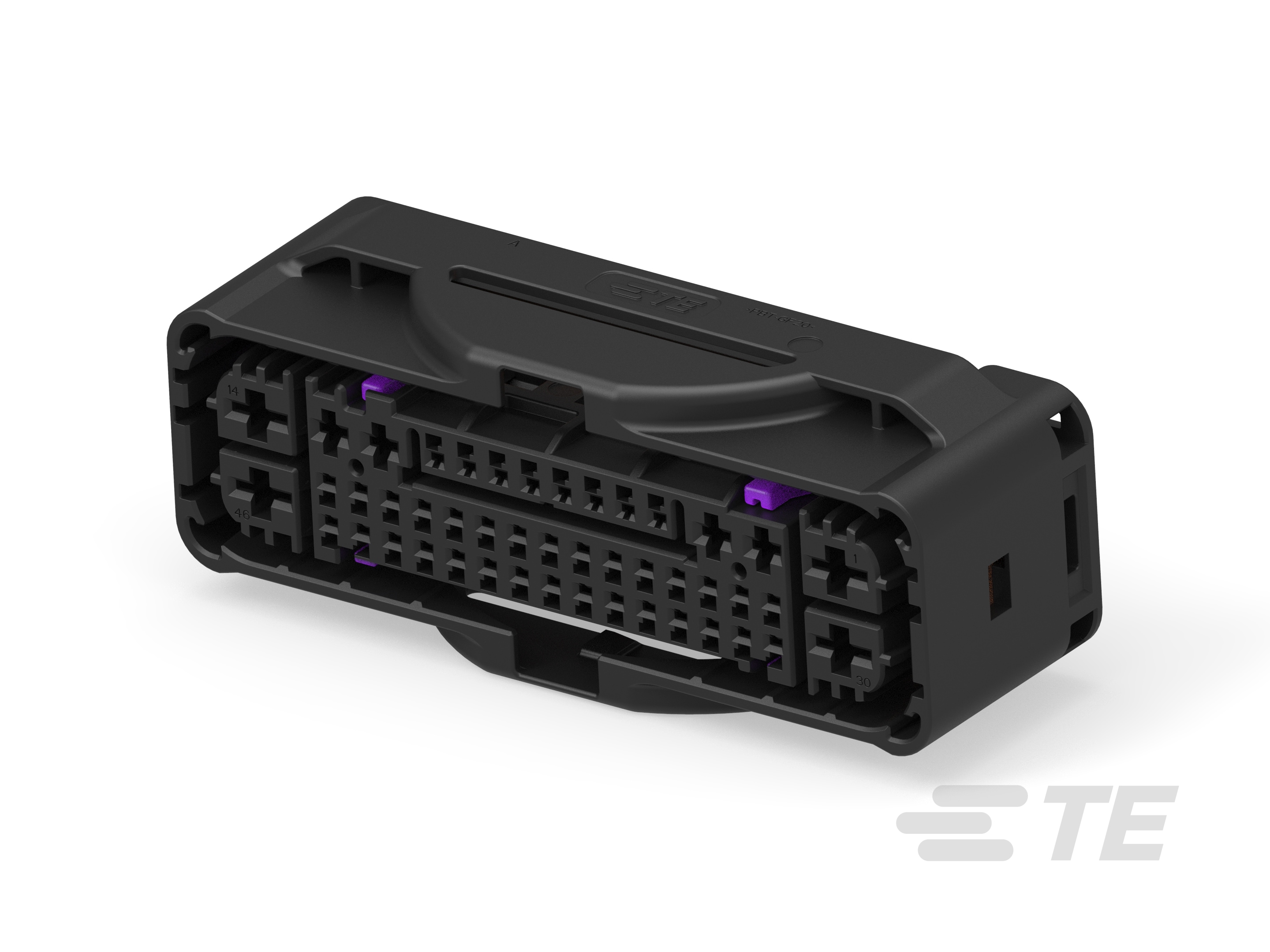

46 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 3.8 mm / 6 mm [.15 in / .24 in] Centerline, Sealable, Black
2317063-2
46 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 3.8 mm / 6 mm [.15 in / .24 in] Centerline, Sealable, Black
- TE 内部编号 2317063-2
- TE 内部产品描述 46POS,HYBRID,REC HSG ASSY,SLD,COD A
-
连接器和壳体类型 : 母端子护套
-
位数 : 46
-
可密封 : 是
-
行数 : 3
-
能够保证连接器位置 : 否
文档
产品图纸
- 050/110/250 HYBRID SEALED 46POS PLUG ASSEMBLY ENG_CD_2317063_B7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2317063-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2317063-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2317063-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2317063-2_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-61057_A4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板 | 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 46
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm | 2.8K | 4.8K | 6.3mm
-
对接公端宽度 (mm): 1.2 | 2.8 | 4.8
-
对接公端宽度 (in): .047 | .11 | .189
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 3.8 | 6
-
中心线（间距） (in): .15 | .24
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
