2317023-2

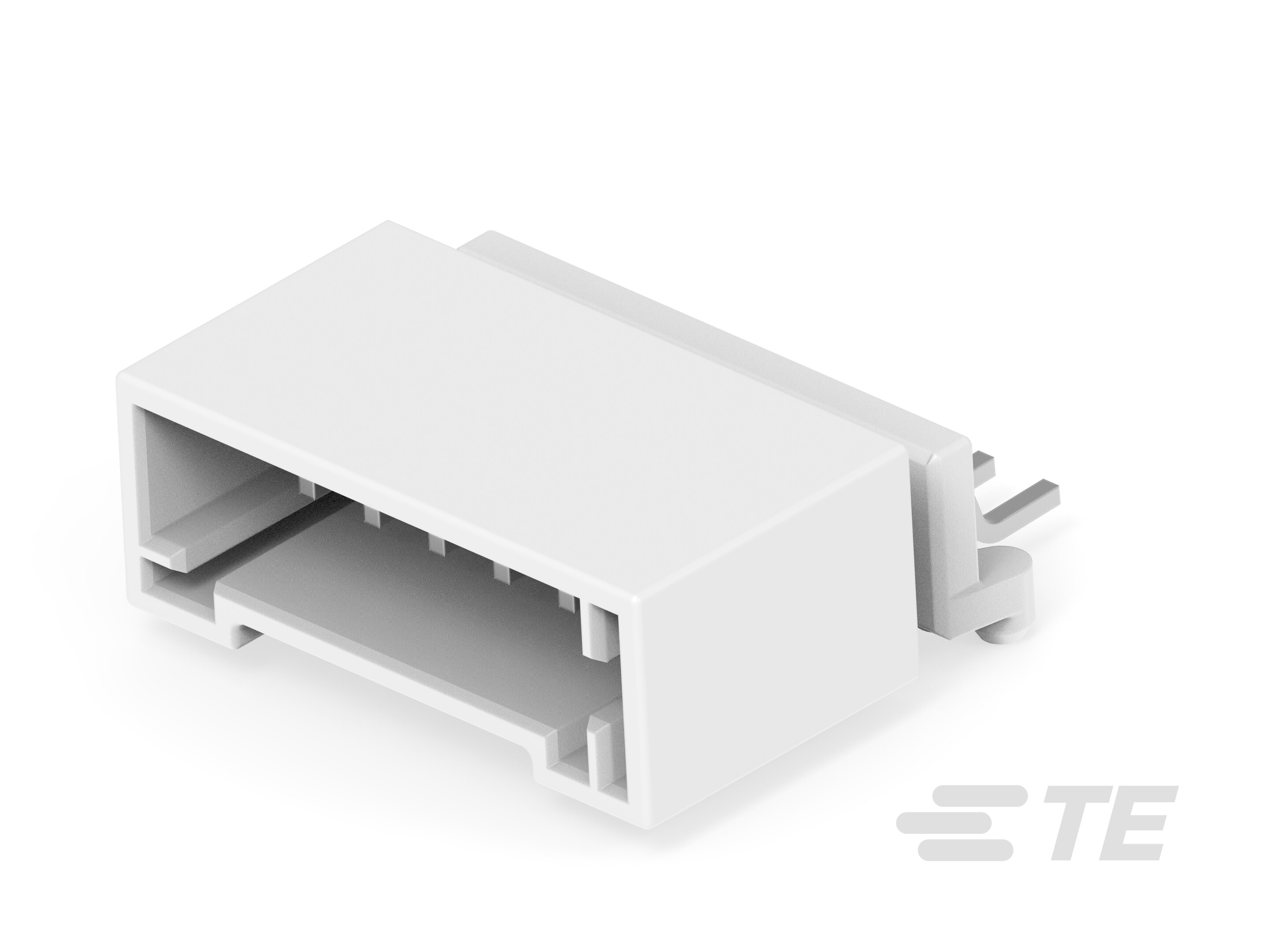

PCB Mount Header, Horizontal, Wire-to-Board, 6 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Tin, Surface Mount, Signal, Natural, MQS

6pos MQS .63 header 90deg SMD-2317023-2

2317023-2

PCB Mount Header, Horizontal, Wire-to-Board, 6 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Tin, Surface Mount, Signal, Natural, MQS

    • MQS
  • TE 内部编号 2317023-2
  • TE 内部产品描述 6pos MQS .63 header 90deg SMD

  • 连接器系统 : 线到板

  • 位数 : 6

  • 行数 : 1

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • PCB 安装方向 : 水平

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

  • 混合板端连接器 : 否

结构特性

  • 信号位置数量 : 6

  • 位数 : 6

  • 行数 : 1

  • PCB 安装方向 : 水平

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

  • 额定电压（最大值） (VDC): 12

主体特性

  • 连接器和键控代码 : B

  • 主要产品颜色 : 土黄色

接触件特性

  • 对接公端厚度 : .62 mm [ .024 in ]

  • 对接公端宽度 : .62 mm [ .024 in ]

  • 端子大小 : .63mm

  • 端子接触部电镀材料 : 锡

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 7.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 面板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 不带

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • PCB 的外形高度 : 7.9 mm [ .311 in ]

  • 连接器宽度 : 20.55 mm [ .809 in ]

  • 连接器长度 : 20.95 mm [ .824 in ]

使用环境

  • 工作温度（最大值） : 135 °C [ 275 °F ]

  • 工作温度范围 : -40 – 135 °C [ -40 – 275 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装数量 : 350

  • 封装方法 : 卷带包装, 卷带包装

其他

  • 接口编号 : 114-18063-148
