2316817-2

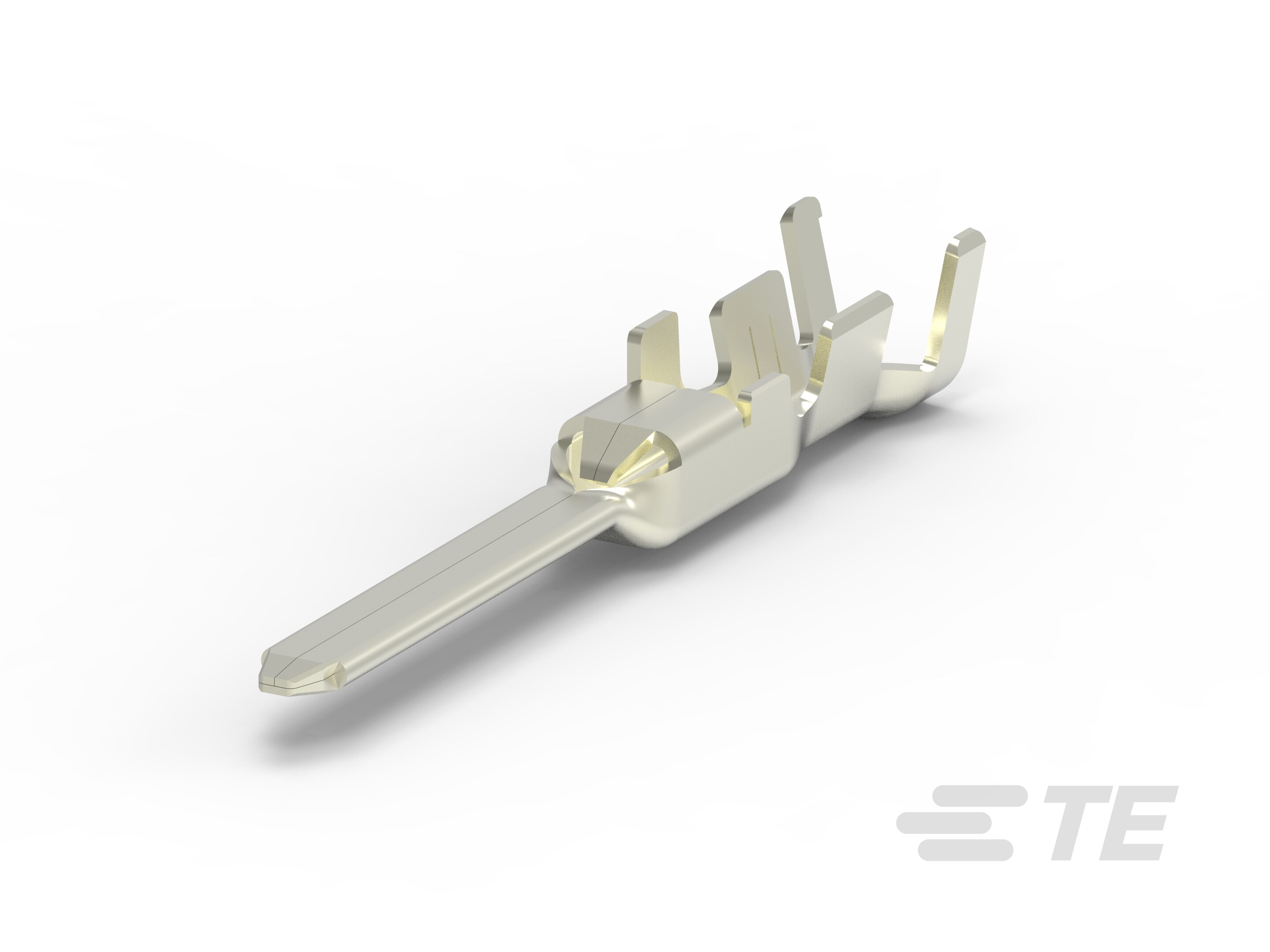

Tab Contact, Gold (Au), 250 VAC / 600 VAC, 250 VDC / 600 VDC, Locking Lance Contact Retention, Discrete Wire, 24 – 20 AWG, Crimp, Copper Alloy, HDC HD
2316817-2
Tab Contact, Gold (Au), 250 VAC / 600 VAC, 250 VDC / 600 VDC, Locking Lance Contact Retention, Discrete Wire, 24 – 20 AWG, Crimp, Copper Alloy, HDC HD
-
- HDC
- HDC HD
- TE 内部编号 2316817-2
- TE 内部产品描述 HD3 TAB CONTACT AU0.38 M SIZE L/P
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
工作电压 (VAC): 250, 600
-
工作电压 (VDC): 250, 600
文档
产品图纸
- CONTACT, LOOSE PIECE, TAB, HD3 HDC DYNAMIC ENG_CD_2316817_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2316817-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2316817-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2316817-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2316817-2_A.3d_stp.zip 英文版本
数据表/目录页
- HEAVY DUTY CONNECTORS ENG_CS_1-1773869-8_2501.pdf 英文版本
- JPN_CS_1-1773869-8_2501.pdf 日语
产品规格
- 应用规格 ENG_SS_114-78024_C.pdf 英文版本
- 产品规格 ENG_SS_108-140158_B1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5726_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250, 600
-
工作电压 (VDC): 250, 600
接触件特性
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
压线筒类型 : Open
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子形状和构造 : 矩形
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 10
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.2 – 2.6 mm [ .047 – .102 in ]
-
线径 (AWG): 24 – 20
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
线径范围标记 : M
选择您想要保留的属性以查看类似产品。
